可靠和精準的渦輪對準
Easylaser E960 渦輪機對中系統通過無線檢測器裝置和測量程序引導您完成測量過程,使隔膜和軸承的測量和調整工作變得更加容易。
一、產品信息
系統中包含的所有部件都是為即使是最苛刻的工作場所而設計和制造的,并且可以在任何機器上輕松設置。多功能設計可快速、精確地解決任何類型應用的直線度測量問題??梢詼y量長達40m的物體,檢測器以0.001mm的分辨率讀取測量值。
Easylaser E960A和E960B
該系統有兩個版本,E960A有一個行程為10mm的測量探頭??苫瑒?dòng)的管子可以在補移動支架的情況下連續測量多個位置,適用于燃?xì)廨啒O和較小的蒸汽輪機;
E960B有一個行程為60mm的測量探頭,該系統適用于較大的渦輪機。軟件、激光發射器和檢測器是系統通用的,檢測器支架不同;
√多功能程序
E960系統的直線度程序非常通用,讓您以最合適每項工作的方式工作。您可以在測量過程中隨時添加、刪除和重新測量測量點,程序許多可以處理999個點、您可以在一次測量中以任何可能的組合包括全孔和半孔,程序?qū)⒃谒星闆r下計算正確的中心線。
測量程序包括許多不同的直線度測量方法:1點測量、4點式測量、多點式測量、3點式測量、任意角度的3點式測量,可以使用參考檢測器來遠距離檢測激光發射器的位置。
√測量結果
得益于帶有清晰圖表和測量數據的大型彩色顯示屏,您可以直接在現場評估結果。任何點都可以設置為參考,可以設置一個偏移量,中心線將重新計算到該偏移量。還可以計算波紋度和最適合的點。如果需要,還可以根據容差值檢查結果,測量系統會為您處理所有這些復雜的計算
二、產品特點
√測量程序
以下特色程序是本系統最常用的程序
請單擊此處查看可能性的完整概述
需要的配件

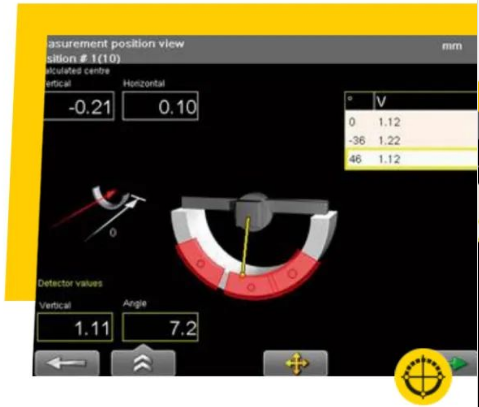

√半園,3點式直線度
在三個位置讀取讀數:9、6和3,允許不同的直徑,與渦輪系統一起使用,具有先進的“最佳擬合”計算;

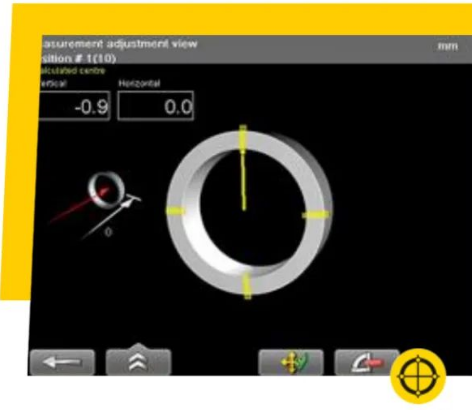

√圓心,2點式直線度
用于孔徑變化時軸承頸的直線度測量。例如:柴油發動機、傳動軸裝置等,具有先進的“最佳擬合”計算;

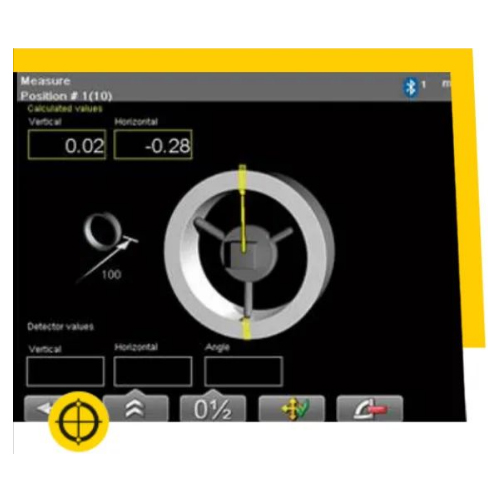

√4點式直線度
用于軸承軸頸的直線度測量。在每個方向上測量兩個點,X和Y。最多可以處理999個帶有兩個零點的測量點。具有先進的:“最佳擬合”計算;

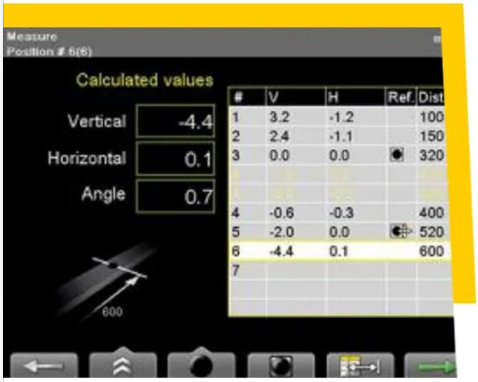

√多點式直線度
用于軸承軸頸的直線度測量。每個測量點的測量位置數量理論上是無限的。最多可處理999個測量點和兩個零點。具有先進的“最佳擬合”計算;

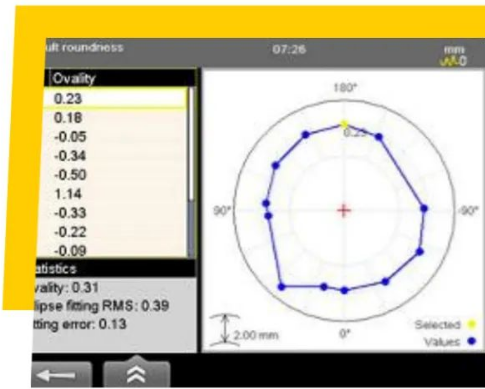

√橢圓度/圓度
用于孔和軸承軸頸的橢圓度測量,每個孔的測量位置數量理論上是無限的;

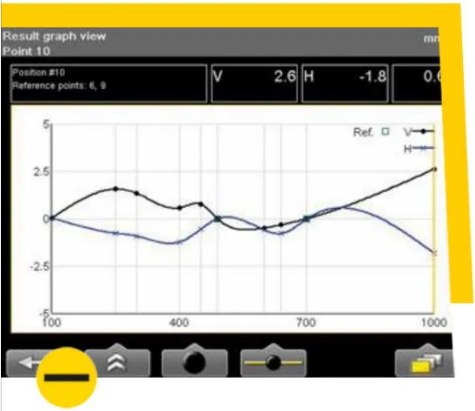

√直線度測量
使用我們的直線度測量程序,您可以輕松測量長軸、軋輥、軸承、底座、機器結構等。只需在測量前或測量時定義多個測量點即可,您將能夠以圖形和數字方式獲得水平和垂直對齊的結果;
三、智能功能
√測量值過濾器:即時在惡劣的測量條件下,數據波動大時,有助于提高精度。來自相鄰機器的空氣湍流和振動與Easylaser過濾器功能無法匹敵;
√模板:將測量文件保存為模板,包含機器數據和設置,以快速開始測量;
√多種語言:該軟件提供14種語言;
四、文檔
√使用“Easylink”數據庫程序,您可以在一個地方保存和組織所有測量,生成包含數據和圖像的報告并導出到您的維護系統??梢宰远xExcel報告的外觀、哪些數據應該可見以及應該放置在何處。該程序具有清晰的文件夾結構,您可以在其中將文件從人機界面拖放到數據庫中;
√保存到USB儲存器
您的文件從顯示單元保存到USB并復制到其他設備;
√保存到內置內存
將所有的測量保存在顯示單元的內部儲存器中;
√創建PDF報告
測量完成后,可以生成包含圖形和測量數據的PDF報告。有關測量對象的所有信息都已記錄在案,可以根據需要添加公司的微標和地址信息;
√打印輸出
使用熱敏打印機在本地快速打印所有測量數據;

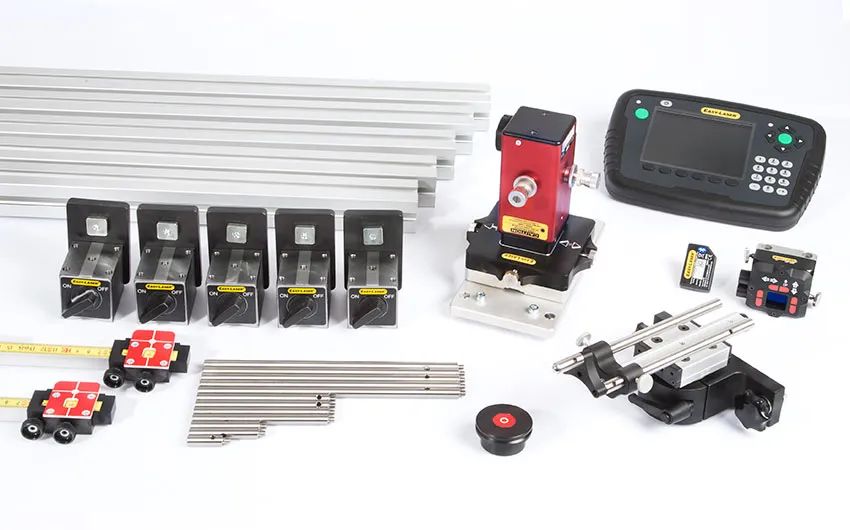

五、系統零件
√顯示單元E51
得益于多種創新解決方案,E系列的顯示單元使您能夠比以往任何時候都更高效、更長時間的工作。它還采用符合人體工程學的設計,具有易于抓握的橡膠顛覆層和堅固的結構。
√人體工學設計
顯示單元采用薄的、易于抓握的橡膠涂層輪廓,可確保牢固抓握。它有很大的間距很大的按鈕,按下時可以提供清晰的反饋。此外,另個Enter按鈕使系統適合慣用右手和慣用左手的用戶。顯示屏具有清晰的圖形,可引導您完成測量過程。
√個人設計
可以創建一個用戶配置文件,在其中保存您的個人設置。您還可以為不同類型的測量設置不同的設置,使工作更快!
√語言選擇
您可以選擇要在屏幕上顯示的語言。
√升級
如果您將來希望來擴展功能,可以通過互聯網或連接包含新軟件的USB儲存器來升級顯示單元中的軟件。通過這種方式,您還可以訪問我們?yōu)槲磥硇履康亩_發的測量程序。
六、產品技術參數
顯示單元 | |
名稱 | E51 |
部件號 | 12-0418 |
顯示類型/尺寸 | VGA5.7彩屏。LED背光 |
顯示分辨率 | 0.001毫米/0.05毫米 |
內置電池 | 重型鋰離子充電 |
電池倉 | 對于4*R14 |
連接 | USB A、USB B、Easylaser裝置、充電器 |
工作溫度 | ‘-10-50℃ |
通訊 | BT無線技術 |
內部儲存器 | >100000次測量可以被保存 |
幫助功能 | 計算器、單位換算器 |
環境保護 | IP等級65 |
外殼材料 | PC/ABA+TPE |
尺寸 | 寬*高*深 250*175*63毫米 |
重量(不含電池) | 1080克(2.4磅) |
激光發射器 | |
名稱 | D75 |
部件號 | 12-0075 |
激光類型 | 二極管激光器 |
激光波長 | 630-680nm,可見紅光 |
激光安全等級 | 2級 |
激光可調頻率 | 5,32千赫 |
輸出 | <1毫瓦 |
光束直徑 | 6毫米/1/4″光圈 |
工作時間 | 大約15個小時 |
激光調整 | D75:2路±2° (±35mm/m) |
外殼材料 | 陽極氧化鋁 |
尺寸 | 寬*高*深60*60*120毫米 |
重量 | 780克 |
探測器 | |
名稱 | E7 |
零件號 | 12-0752 |
溝通 | 無線單元12-0436或電纜 |
探測器類型 | 2軸PSD 20*20mm(0.78″sq) |
解決 | 0.001毫米/0.05密耳 |
測量精度 | ±1μm±1% |
測斜儀 | 0.1°分辨率 |
熱傳感器 | ±1℃精度 |
環境保護 | IP等級66和67 |
內置電池 | 鋰離子 |
工作溫度 | ’-10-50℃ |
保護 | 不受環境光影響 |
筑屋材料 | 陽極氧化鋁、塑料 |
尺寸 | 寬*高*深 60*60*42毫米 |
重量 | 186克 |
無線單元 | |
名稱 | 用于E7、E5、E4、ES、EM、ESH、EMH |
部件號 | 無線單元 |
通訊 | BT無線技術 |
溫度范圍 | ‘-10-50℃ |
環境保護 | IP等級66和67 |
外殼材料 | ABS |
尺寸 | 寬*高*深 53*32*24 |
重量 | 25克 |
