汽輪機隔板同心度測量Easy-laser E960

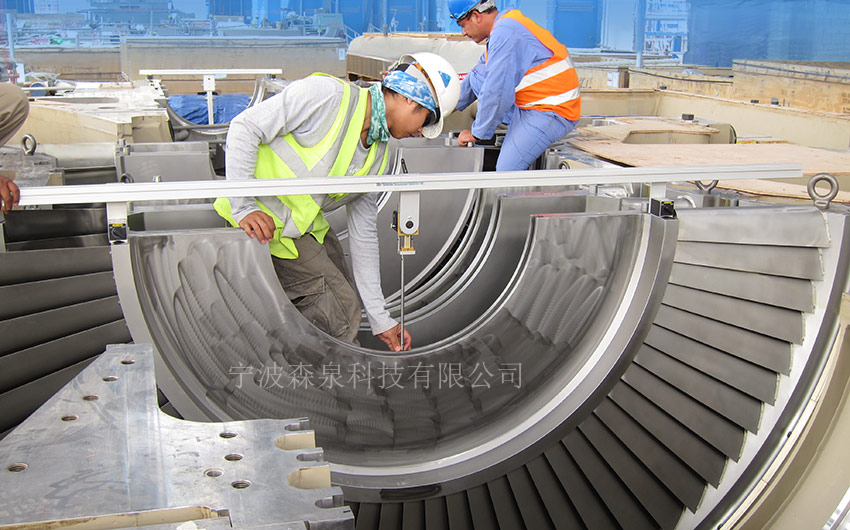

u 該系統用于透平隔板同心度測量,適用于火力發電汽輪機組的隔板軸瓦找正。
u 含有四點法同心度測量程序,與拉鋼絲測量一樣
u 含有多點測量程序,能測量孔的橢圓度;
u 顯示精度為0.001mm,測量汽機孔徑范圍φ150mm~φ3500mm,測量距離為40米。
u 系統自動計算各隔板之間孔心在水平和垂直兩方向上的相對位置,通過二個固定孔建立一條參考的軸心線。
u 最多測量點數600個。存儲數據10000組。
u 采用先進的電子采樣過濾裝置,保證測量數值的可靠性。
u 安裝時不要求激光精確對準孔系中心,可以迅速完成安裝。
u 在激光發射器的前端裝有HUB裝置,此裝置能調整激光的上下、左右的位移和角度。使激光線很快的在轉子中心位置。保證了大機組測量時,所有的點都在激光靶內。
n 激光發射器提供兩種安裝方式:1)橫梁式固定;2)三腿支架固定。無論軸承座孔大小,無論汽缸上有無螺絲妨礙都可以安裝固定。

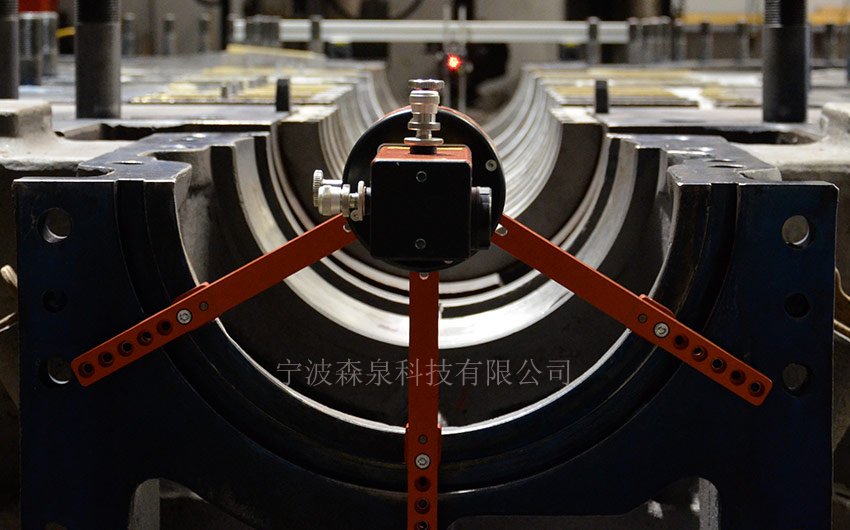

n 激光接收裝置運用自定心系統測量(獨有)。能快速找出隔板中心。
n 獨有的置偏功能。參考點選擇可以置零,也可以置偏。如果以油檔為標準,可以將油檔數據置零,得出其他隔板上下左右偏差。但通常油檔中心相對轉子有偏差,則可以相對油檔置偏一個數據。(比如常熟華潤電力1號600MW東方101機組低壓缸測量時:以油檔為參考點,左右方向上,要求前油檔偏左0.25mm,后油檔偏左0.10mm)我們可以直接置基準,得出每個隔板相對轉子中心的偏差量。
n 測量步驟方便。先測量前后油檔置基準(置零或置偏移量),再測量每一級隔板時,實時顯示出每塊隔板的相對于轉子的真實偏差。
n 顯示單元內置了全部軸對中和幾何測量程序。
Easy -Laser?E960渦輪機校準系統通過無線檢測單元和測量程序引導您完成測量過程,使膜片和軸承的測量和調整工作更加容易。
系統中包含的所有零件都是為最苛刻的工作場所設計和制造的,并且可以在任何機器上輕松安裝。多功能設計可快速準確地解決任何應用中的直線度測量問題??梢詼y(cè)量40米以下的物體。檢測器讀取的測量值的分辨率為0.001毫米。
Easy Laser?E960-A和E960-B,該系統有兩個版本。
Easy Laser?E960-A有一個行程為10毫米的測量探頭。滑動管可以在不移動支架的情況下測量一排中的多個位置。適用于燃?xì)廨啓C(jī)和小型蒸汽輪機。
Easy Laser?E960-B有一個行程為60毫米的測量探頭。該系統適用于較大的渦輪機。軟件、激光發射器和探測器對系統來說是通用的。探測器支架不同。
多功能程序
E960系統的直線度程序非常通用,可以讓您以最適合每項工作的方式工作。在測量過程中,您可以隨時添加、刪除和重新測量測量點。該程序最多可處理999個積分。您可以在一次測量中包括任何可能組合的全孔和半孔,程序?qū)⒃谒星闆r下計算正確的中心線。測量程序包括許多不同的直線度測量方法:1點測量、4點測量、多點測量(也稱為橢圓度測量)、3點測量、任意角度的3點測量??梢允褂脜⒖紮z測器來監測長距離的激光發射器位置。
測量結果
具有清晰圖形和測量數據的大型彩色顯示屏,您可以直接在現場評估結果。任何點都可以設置為參考,并且可以設置將重新計算中心線的偏移。您還可以計算波紋度和最適合點的波紋度。如果需要,還可以根據公差值檢查結果。測量系統為您處理所有這些復雜的計算。
功能
測量程序
下面的特色程序是該系統最常用的程序。

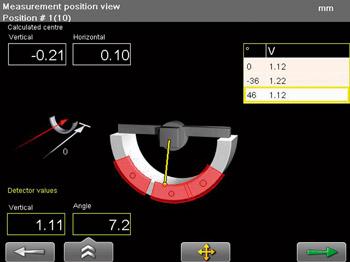

半圓,直線度3點
在三個位置讀取的讀數:9、6和3。允許不同的直徑。與渦輪機系統一起使用。

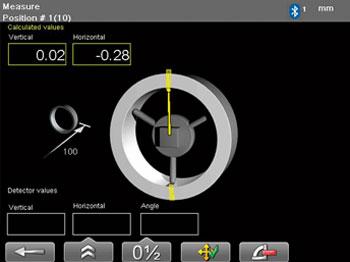

圓心,直線度2點
用于在孔徑變化時測量軸承軸頸的直線度。例如,柴油發動機、傳動軸安裝等。
用于軸承軸頸的直線度測量。測量每個方向上的兩個點,X和Y??梢蕴幚矶噙_(dá)999個帶有兩個零點的測量點。
直線度,多點
用于軸承軸頸的直線度測量。理論上,每個測量點的測量位置數量是不受限制的。最多可處理999個帶有兩個零點的測量點。

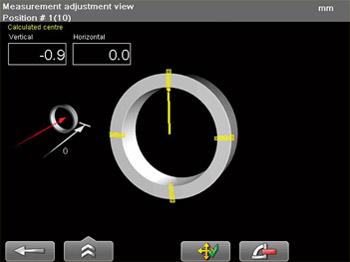

橢圓度/圓度
用于孔和軸承軸頸的橢圓度測量。理論上,每個孔的測量位置數量是不受限制的。
平直度測量
使用我們的直線度測量程序,您可以輕松地測量長軸、軋輥、軸承、底座、機器結構等。您所要做的就是在測量之前或測量時定義多個測量點。您將能夠以圖形和數字方式獲得水平和垂直對齊的結果。
一個完整的系統包含
E960-A | E960-B |
1激光發射器D75 | |
1個檢測器E7 | |
1顯示單元 | |
1個BT無線單元 | |
1根電纜2米 | |
1根5米長的電纜(延長線) | |
1 D75偏移輪轂 | |
1個變送器支架,帶3個磁鐵底座 | |
1個探測器支架短行程,帶2個磁鐵底座 | 1個探測器支架,長行程,帶2個磁鐵底座 |
2支架定中心目標 | |
1手冊 | |
1卷尺5米 | |
1個帶文檔的USB記憶棒 | |
1根USB電纜 | |
1個電池充電器(100–240 V AC) | |
1個工具箱 | |
1顯示單元的肩帶 | |
1光學清潔布 | |
1手提箱 |
