適用于各種復雜設備安裝的對中工具。使用Easylaser 激光對中儀,可以確保旋轉機器處于精準對中的最佳運行條件,沒有意外停機等風險。
可以執行一下操作
√水平對中
√檢查底座
√檢查軸承間隙
√測量機器
√檢查振動水平
√檢查軟腳
一、產品信息功能

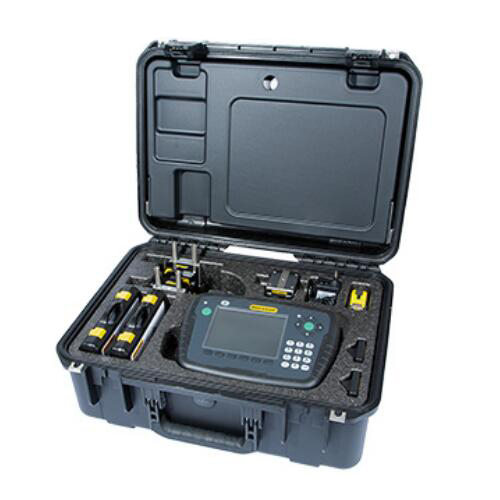

Easylaser XT710是可以提供“全功能"的激光對中儀。它既可以提供所有類型的對中功能,包括:臥式對中、軟腳檢查、機組對中、立式對中、萬向節對中等;還可以通過增加附件產品,完成幾何測量的功能,例如:直線度、平面度/扭曲度、平行度測量。
易于使用=快速高效
當配套使用Easylaser 便攜式振動儀還可以檢查機器振動水平。Easylaser XT710激光對中儀適用于各種軸徑的軸對中工作,不論旋轉機器的大小,您都可以出色的完成對中工作。
二、產品特點
測量程序
以下專用程序是本系統zui常用的程序
請單擊此處查看相關概述
需要的配件
√臥式機
水平安裝的機器通常由泵和電機組成,但也可以包括其他類型的機器,如齒輪箱和壓縮機。無論機器類型如何,都可以輕松地使用Easylaser 進行測量好對準。測量單元(M和S)可輕松安裝在聯軸器的兩側,并與顯示單元進行無線通信,然后按照屏幕上的步驟進行操作;
√立式/法蘭安裝機器
該程序用于對中立式和法蘭安裝機器,例如:泵、電機、齒輪箱。顯示每個螺栓的中心偏移、角度誤差和墊片值;
√機組
不管您有什么機器,按照什么順序組裝,理論上您都可以用任意多的機器來建造您自己的機組。您可以手動選擇參考機器。也可以讓程序選擇一臺可以最大限度減少調整需求的機器;
√萬向節/偏置安裝機器對齊
萬向節/偏置安裝機器對齊。(需要配件萬向節夾具,零件號12-0615);
√軟腳檢查
對齊工作從軟腳開始檢查,軟腳檢查通過指示應調整哪個角來確保機器均勻地放置在所有腳上。這是確保可靠對齊的重要部分。軟腳檢查完成后,您可以直接進入校準程序,并保存機器的所有距離值;
√扭曲測量
扭曲測量程序允許您僅使用系統中測量單元來檢查機器基礎的平整度和扭曲;
√Values數值程序
Values數值程序和千分表的功能相當,用于檢查軸承松動和載荷;
√直線度測量
使用直線度測量程序,可以輕松測量長軸、軋輥、軸承、底座、機器機構等。您只需要在測量前或者測量時定義多個測量點即可,您可以以圖形和數字方式獲得水平和垂直對齊的結果。要從系統中獲得更多的收益,請?zhí)砑覦22旋轉激光器;
√平面度測量
用于測量機器底座、機器工作平臺等平面度/扭曲度的程序。具有先進的"最佳擬合"計算;
√皮帶對齊
使用該系統,您可以以數字精度對齊滑輪和皮帶輪。機器的調整實時顯示在屏幕上,垂直和水平軸上的角度和軸向位移讀數,以及前腳或后腳對的調整值,結果可以正常記錄(需要XT190 BTA附件);
三、測量方法
√9-12-3
測量點記錄在9、12和3點鐘的固定點。此為經典的三點法,在大多數情況下都可以使用;
√Easy Turn功能
Easy Turn功能允許您從轉彎處的任何位置開始測量過程??梢詫⑤S旋轉到任意三個位置,每個位置之間的角度小至20°,以記錄測量值;
√多點
多點與Easy Turn基本相同,但可以在旋轉的扇區上記錄多個點,這將提供優化的計算基礎。非常適合渦輪機和滑動軸承應用;
四、智能功能
√測量值過濾器:即時在惡劣的測量條件下,數據波動大時,有助于提高精度。來自相鄰機器的空氣湍流和振動與Easylaser過濾器功能無法匹配;
√結果表:結果表顯示您的閱讀重復的程度,并讓您可以為每個人保存評論;
√直播任意角:此功能允許您使用位于軸上任何位置的測量單元實時調整機器。它非常適合外部物體干擾正常定位的情況;
√參考腳suo定:此功能允許鎖定機器上的任何雙腳,讓您在對齊、底座或螺栓固定機器時有更多的自由;
√組腳:該軟件可以適應所有類型的機器設計,如兩對腳、三對腳、聯軸器前腳等;
√熱生長補償:通常,機器從低溫運行到高溫運行時會顯著膨脹。熱增長補償功能允許測量系統計算在這種情況下進行調整所需的適當墊片和值。機器的補償值通常由制造商提供;
√容差檢查:可以根據預先定義的公差表或您自己確定的值來檢查測量結果。這使您可以立即查看校準是否在批準的參數范圍內,從而大大減少了校準所花費的時間;
√視圖功能:可讓您調整屏幕上電機的位置,使其與您面前的機器位置相對應,從而更容易理解調整方向;
√選擇機器映像:從不同的機器中進行選擇,以在聯軸器的任一側描繪您的機器;
√模板:將測量文件保存為模板,包含機器數據和設置,以快速開始測量;
√多種語言:該軟件提供14種語言;
五、文件資料
“Easylink”PC軟件
使用“Easylink”數據庫程序,您可以在一個地方保存和組織所有測量,生成包含數據和圖像的報告并導出到您的維護系統??梢宰远xExcel報告的外觀、哪些數據應該可見以及應該放置在何處。該程序具有清晰的文件夾結構,您可以在其中將文件從人機界面拖放到數據庫中;
保存到USB儲存器
您的文件從顯示單元保存到USB并復制到其他設備;
保存到內置內存
將所有的測量保存在顯示單元的內部儲存器中;
創建PDF報告
測量完成后,可以生成包含圖形和測量數據的PDF報告。有關測量對象的所有信息都已記錄在案,可以根據需要添加公司的微標和地址信息;
打印輸出
使用熱敏打印機在本地快速打印所有測量數據;
