風電塔架法蘭平面度測量儀

2023-09-04 1763

Easy Laser?E910是一種用于測量風電塔架、機翼和輪轂、塔基等法蘭平面度的系統。它也可用于平行度測量。

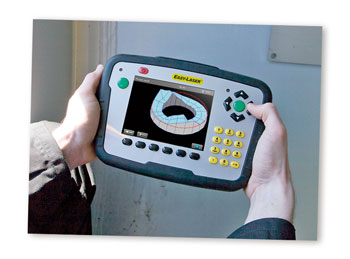

  測量后直接在顯示單元中將結果視為3D圖像。然后使用不同的計算設置輕松評估結果。這也可以直接在現場完成,而不必停下來使用帶有單獨分析程序的PC。這使得生產效率大大提高。


  該系統包括帶手動旋轉頭的激光發射器D22,并可選擇將激光束偏轉90°。再加上一些附件,該系統也可以用于檢查兩個風塔法蘭的平行度。在測量系統的顯示單元中,可以生成包含圖形和測量數據的PDF報告。有關測量對象的所有信息都記錄在案。


適用于所有類型的法蘭

Easy Laser?法蘭系統可用于各種尺寸的法蘭,無論直徑如何??梢詼y量1到5個測量點圓,例如內圓、中圓和外圓,以查看法蘭的錐度。每個圓可以有6-180個測量點。該程序以圖形方式指導您逐步完成整個測量,從而加快測量過程。有三種方法可供選擇:全圓測量、截面測量和局部測量。


塔架法蘭平行度

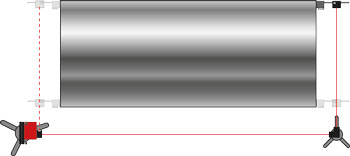

Easy Laser?使您能夠測量和檢查法蘭的平行度。這可以通過多種方式來實現,如圖所示。除了標準設備外,還需要兩個三腳架和一個角棱鏡。


直接在現場評估

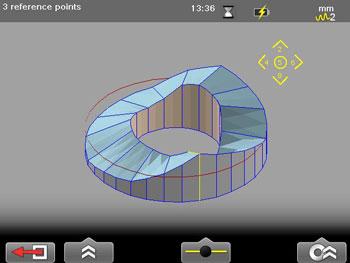

法蘭測量完成后,必須對數字進行解釋。Easy Laser?法蘭系統使這項工作變得非常容易。您甚至可以在現場進行,而無需使用帶有單獨分析程序的PC。您可以使用不同的計算設置來評估結果,例如“三點參考”、“最佳擬合”或“全正”。結果通過三維圖形顯示。


測量程序

下面的特色程序是該系統最常用的程序。

①法蘭平面度

用于法蘭和圓形平面的平面度測量,例如回轉支承和塔架法蘭??梢蕴幚?到5個圓圈,每個圓圈上有3-180個測量點。系統計算了120°螺距下的三個零點。

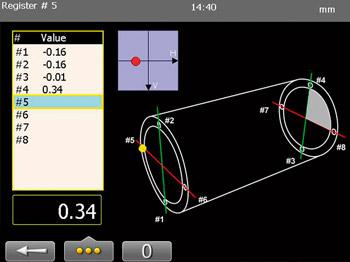

②法蘭平行度測量

用于測量風塔截面上法蘭的平行度。具有先進的“最佳匹配”計算。


顯示單元E51
顯示器類型/尺寸VGA 5.7英寸彩色屏幕,背光LED
顯示分辨率0.001 mm/0.05千
電源管理Endurio? 不間斷供電系統
內置電池(固定式)重型鋰離子電池可充電
電池倉4 x R14(C)
操作時間約30小時(典型用戶周期)
溫度范圍‘-10–50°C
連接USB A、USB B、Easy Laser?裝置、充電器
通信BT無線技術
內部存儲器>可保存100 000個測量值
幫助功能計算器、單位轉換器
環境保護IP等級65
外殼材料PC/ABS+TPE
尺寸寬x高x深:250x175x63 mm
重量(不含電池)1080 g

激光發射器
名稱D22
編號12-0022
激光器類型二極管激光器
激光波長630–680 nm,可見紅光
激光安全等級2級
輸出功率<1 mW
激光束直徑  6mm
測量距離   R<40M(標準型)
電源     1*R14
水平精度   0.02 mm/ m
微調范圍 0.1 mm/ m
工作時間  24hrs
外殼材料  鋁合金

E7激光接收器
類型雙軸PSD接收器
外殼材料        鋁合金
接收器讀數范圍    20 mm *20 mm
接收器讀數精度    0.001mm
線性度            優于±1%+1位數
電子傾角儀精度   ±0.1°
防護級別        IP等級66,67
尺寸            60×60×42 mm
重量            186g
