一、什么樣的設備需要做軸對中校準呢?
一般轉速較高,傳動力矩較大的重要設備都需要做軸對中校準和記錄。如風力發電機;水力發電機;離心機;空壓機;水泵;油泵;化工設備;紡織機械;軋機;尾軸等等。軸對中實際是指將兩個或多個軸的旋轉中心線的同心狀態。
二、什么是軸對中
這是兩個或多個軸的旋轉中心的定位,以便它們在正常條件下運行時共線。請注意,良好的軸對齊不是由輪轂或軸的總指示器讀數 (TIR)定義的,而是由支撐部件的軸的實際旋轉中心定義的。
重要的是要了解兩種主要的軸不對中類型,即角度和偏移。偏移不對中(平行不對中)是在動力傳輸平面上測量時軸旋轉中心之間的距離。換句話說,它是在聯軸器中心測量的。另一方面,角度偏差(間隙)是一個軸的斜率與另一臺機器(靜止的)相比的差異。不對中是在工廠中測量的。
除了應立即解決的兩個未對準之外,您還需要了解另外兩個潛在的平面未對準;垂直(上下)和水平(左右)。每個未對準平面都帶有角度和偏移分量,因此您應該將需要調整的未對準視為四個而不是兩個。
三、軸對中校正的方法有哪些?
1.直尺塞規發
利用直尺測量聯軸器的同軸度誤差,用塞規測量聯軸器的平行度誤差。這方法簡單,但誤差大。一般用于轉速較低、精度要求不高的機器。
2.外圓、端面雙表法
用兩個千分尺分別測量聯軸器輪轂的外圓和端面上的數值,對測得的數值進行計算分析,確定兩軸在空間的位置,最后得出調整量和調整方向。這種方法應用比較廣發。其主要缺點是對于有軸向竄動的機器,在盤車時端面測量讀數會產生誤差。它一般用于采用滾動軸承、軸向竄動較小的中小型機器。
3.外圓、端面三表法
此法是在端面上用兩個千分表,兩個千分表與軸中心等距離對稱設置,以消除軸向竄動對端面測量讀數的影響,這種方法的精度很高,適用于需要精確對中的精密機器和高速機器。
4.單表法
此方法只測定輪轂的外圓讀數,不需要測定端面讀數。此方法對中精度高,不但能用于輪轂直徑小且端距比較大的機器軸找正,而且又使用于多軸的大型機組(高速軸、大功率的離心式壓縮機組)的軸找正。用這種方法進行軸找正還可以消除軸向竄動對找正精度的影響。
5.水平儀找正法;主要用在較長的聯軸節上,如涼水塔風機。要求較高的萬向聯軸節上,如造粒機齒輪泵和減速箱之間;

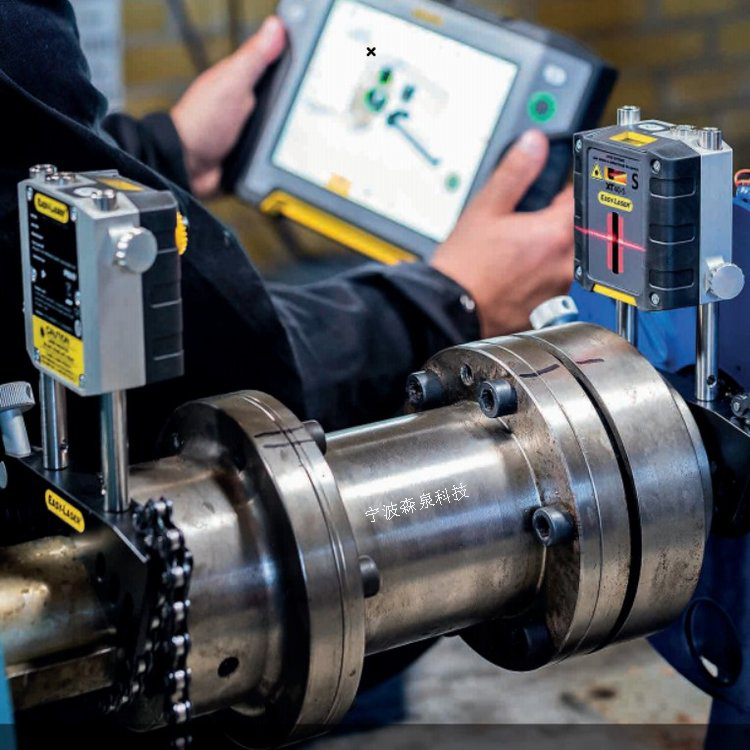

6.激光找正法;激光對中法,可以實現轉子軸對中測量、直線度測量、平行度測量、平面度測量、直角和鉛錘度測量、同心度測量;
隨科技的發展,現在有了激光對中儀,價格從初時的20多萬降到現在的7.8萬,也已經非常普及了。相對其它的找正方式,它具有快捷,簡單,準確性高的優勢,尤其對于大型機組,更為明顯。
四、激光對中儀的應用
輥子、凸輪軸、曲軸、擠塑機、給料器、傳動對中、機床校準、加工和裝配。風力發電主機,水泵和電機馬達,空壓機,汽輪機,離心機等設備的軸對中、聯軸器找正。
五、Easylaser激光對中儀5個步驟讓您輕搞定軸對中
用卷尺測量尺寸
三點法/時針法/連續任選一種掃描方法
在原始數據中查看結果
實時調整:
實時顯示高低方向和水平方向的平行偏差和角度偏差(張口偏差)
實時指示地腳調整方向和調整值,偏差值跟隨調整實時動態顯示
查看報告
全程操作都有提示,對技術人員要求不高。
