管內徑氣動快速密封連接器:

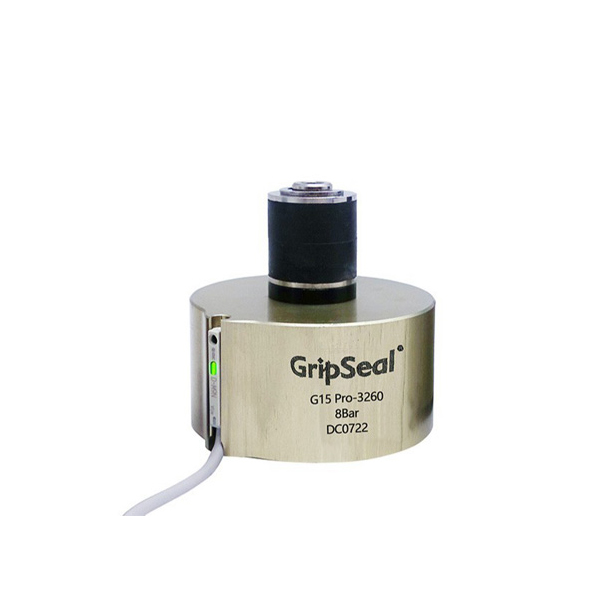

G15 Pro系列相較于傳統的 G15系列連接器,外部掛載了一個磁力傳感器,能更加精確的追蹤連接器的驅動情況,密封圈的膨脹情況,消除因密封不到位導致的錯誤連接,提高自動化檢測效率。
G15 Pro系列快速連接器的特性

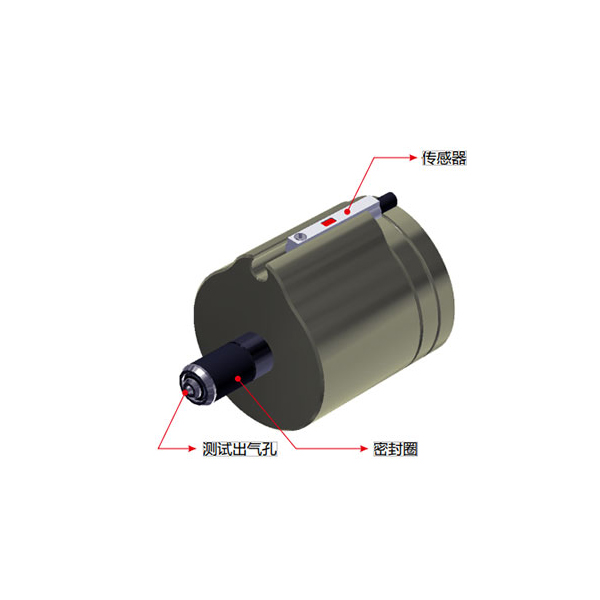

1, 傳感器反饋
通過設置傳感器的位置,判斷連接是否到位
2, 氣壓驅動
通過尾部驅動孔進氣來推動內置活塞,擠壓密封圈實現內脹密封
3, 自動化操作
通過尾部的 2 個固定孔,可以將連接器固定在任何執行件上,實現自動化操作,且精準,可靠
4, 無損傷操作
密封圈的夾緊接觸,對測試件表面不會有任何損傷
G15 Pro系列快速連接器從0到4號主體,能滿足從8.5mm-44mm直徑的光管內封
最大操作壓力 從真空到8Bar
密封范圍 10mm-34mm
最小插入深度 1,2號主體:15mm,3,4號主體:30mm
流量接口 G1/8;G1/4;G1/2
主體材料 鋁合金,不銹鋼
主密封圈材質 氯丁橡膠,硅橡膠
內部密封圈材質 丁腈橡膠
操作溫度 -20℃-120℃
G15Pro管內徑快速連接器 | ||||||||||
產品型號 | 密封直徑 | 尺寸A | 尺寸B | 尺寸C | 尺寸D | 尺寸E | 尺寸F | 尺寸G | 尺寸L | 主密封圈型號 |
G15Pro-0080 | 8.50-9.50 | 54.7 | 38 | M5 | M5 | 20.3 | 10 | M5 | 12.2 | SG150080 |
G15Pro-0085 | 9.50-11.00 | SG150085 | ||||||||
G15Pro-1100 | 11.00-12.00 | 62 | 45 | G1/8 | 25.9 | 12.95 | M6 | 14.5 | SG151100 | |
G15Pro-1110 | 12.00-13.00 | SG151110 | ||||||||
G15Pro-1120 | 13.00-14.00 | SG151120 | ||||||||
G15Pro-1130 | 14.00-15.00 | SG151130 | ||||||||
G15Pro-1140 | 15*00-16.00 | SG151140 | ||||||||
G15Pro-1150 | 16.00-17.00 | SG151150 | ||||||||
G15Pro-2160 | 17.00-18.00 | 62 | 45 | G1/8 | 25.9 | 12.95 | M6 | 14.5 | SG152160 | |
G15Pro-02170 | 18.00-19.00 | SG152170 | ||||||||
G15Pro-2180 | 19.00-20.00 | SG152180 | ||||||||
G15Pro-2190 | 20.00-21.00 | SG152190 | ||||||||
G15Pro-2200 | 21.00-22.00 | SG152200 | ||||||||
G15Pro-2210 | 22.00-23.00 | SG152210 | ||||||||
G15Pro-3220 | 23.00-24.00 | 63 | 64 | G1/8 | 40.64 | 18.32 | M6 | 24 | SG153220 | |
G15Pro-3230 | 24.00-25.00 | SG153230 | ||||||||
G15Pro-3240 | 25.00-26.00 | SG1532340 | ||||||||
G15Pro-3250 | 26.00-27.00 | SG153250 | ||||||||
G15Pro-3260 | 27.00-28.00 | SG153260 | ||||||||
G15Pro-3270 | 28.00-29.00 | SG153270 | ||||||||
G15Pro-4280 | 29.00-30.00 | 63 | 64 | G1/8 | 40.64 | 18.32 | M6 | 24 | SG154280 | |
G15Pro-4290 | 30.00-31.00 | SG154290 | ||||||||
G15Pro-4300 | 31.00-32.00 | SG154300 | ||||||||
G15Pro-4310 | 32.00-33.00 | SG154310 | ||||||||
G15Pro-4320 | 33.00-34.00 | SG154320 | ||||||||
G15Pro-4330 | 34.00-35.00 | SG154330 |
