G30高壓外徑快速連接器一款高壓應用連接器,是密封各類銅管、鋼管和鋁管的最佳外徑連接方案,廣泛應用于制冷、新能源行業,如熱交換器、壓力容器、儀器、儀表、電機控制器冷卻板等。
高壓外卡連接方案
* 通過更有效的測試,降低整體的制造成本
* 消除因失敗測試導致的浪費
* 改善整個測試工序的穩定
* 金屬鎖緊結構,提高耐壓上限
G30系列快速連接器的特性
1.壓力輔助設計
隨著測試壓力的增加,密封的力量也隨之增強

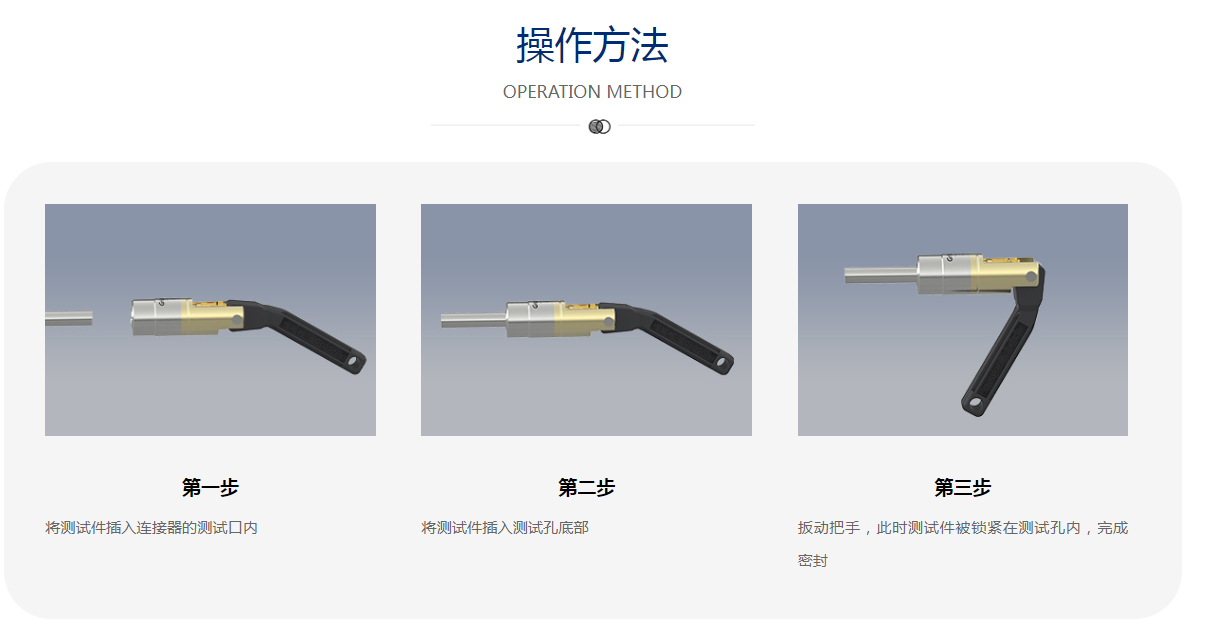

2.手柄驅動
將測試管插入連接器前端密封孔內,90度折動把手,即可實現密封連接
3.高硬度鎖緊爪牙
爪牙表面布有橫紋,增大受力面積,提供更高的抓緊力,高硬度爪牙可抓緊不銹鋼和低碳鋼
4.管錐螺紋測試孔
側面標準ZG1/8或ZG1/4螺紋孔,更適配國內應用場景
5.斷開連接
待測試氣壓完全歸零后,將把手折回原位,密封效果消失,實現斷開
英制尺寸應用
產品型號 | 密封尺寸+0.25 | 最高壓力 | 流量通徑 | 尺寸A | 尺寸B | 尺寸C | 尺寸D | 測試口E | 尺寸L | 主體材料 | 密封圈材質 | 密封圈型號 |
G30-0063 | 6.35. | 70 Bar | 7 | 193 | 89 | 31 | 109.5 | ZG1/8 | 25 | 鋁合金 | 氟橡膠 | SG300063 |
G30-0079 | 7.92. | SG300079 | ||||||||||
G30-0095 | 9.52. | SG300095 | ||||||||||
G30-0127 | 12.7 | SG300127 | ||||||||||
G30-1159 | 15. 88 | 10 | 40 | ZG1/4 | SG301159 | |||||||
G30-1190 | 19. 05 | SG301 190 |
公制尺寸應用
產品型號 | 密封尺寸+0.25 | 最高壓力 | 流量通徑 | 尺寸A | 尺寸B | 尺寸C | 尺寸D | 測試口E | 尺寸L | 主體材料 | 密封圈材質 | 密封圈型號 |
G30-0060 | 6 | 70 Bar | 7 | 193 | 89 | 31 | 109.5 | ZG1/8 | 25 | 鋁合金 | 氟橡膠 | SG300060 |
G30-0080 | 8 | SG300080 | ||||||||||
G30-0100 | 10 | SG300100 | ||||||||||
G30-0120 | 12 | SG300120 | ||||||||||
G30-1140 | 14 | 10 | 40 | ZG1/4 | SG300140 | |||||||
G30-1160 | 16 | SG301160 | ||||||||||
G30-1180 | 18 | SG301 180 |
