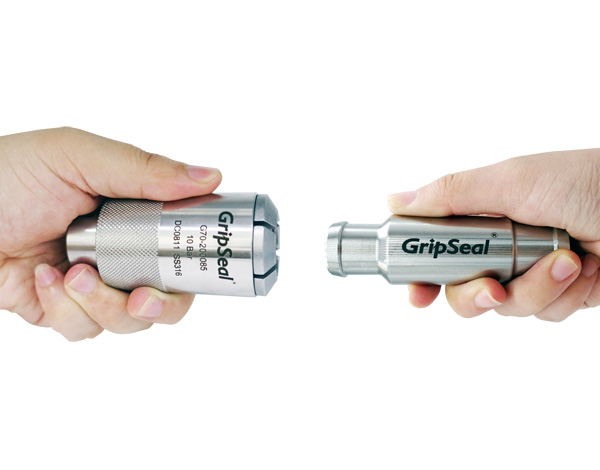

G70異形管快速測試接頭檢漏連接頭一款外卡式連接器,廣泛適用于各種冷卻水道管,燃油管等異形管的氣密性測試,運行測試,老化測試等。結構緊湊,單手即可握持,使用方法簡單,手持輕推即可完成連接。

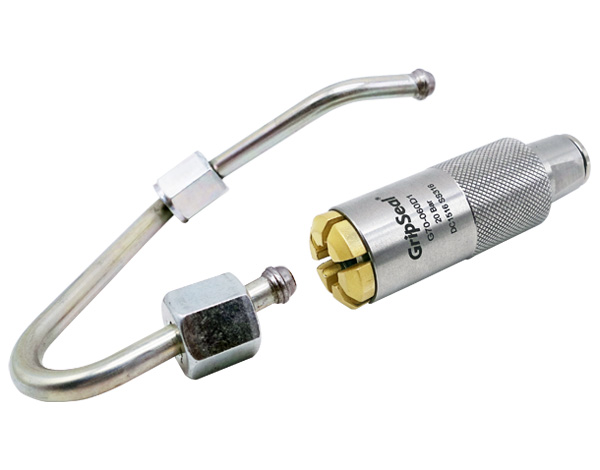

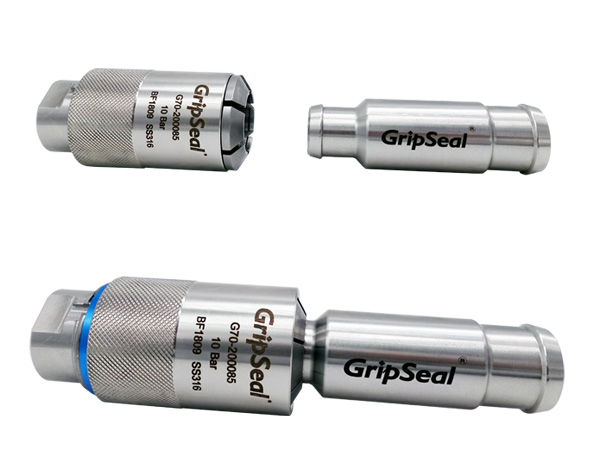

異形凸管連接方案
* 端面密封圈,易于更換
* 推拉式操作,簡單,可靠
* 流量無損,高效測試
* 安全標識,保證生產
G70 系列快速連接器的特性
1.滑套式操作
操作簡單,輕輕一推即可完成螺紋連接,殼體外有網紋滾花,增加手持摩擦力便于操作
2.端面密封
密封可靠,承壓上限高,密封圈易于更換,便于維護
3.316 不銹鋼結構
力學性能優秀,堅固,耐久,能極大延長接頭使用壽命
4.直通式設計
最大化保證流量,減小對運行測試造成影響
5.安全標識環
到位確認標識,保障生產正常
異型管選型表 2-8號主體
產品型號 | 尺寸A | 主體編號 | 尺寸B | 尺寸C | 流體螺紋孔D | 最大承壓 | 主體材料 | 密封圈材質 | 密封圈型號 |
G70-050025 | 5 | 2 | 25 | 75 | G1/4 | 10Bar | 氯丁橡膠 | SG70050025 | |
G70-060025 | 6 | SG70060025 | |||||||
G70-070025 | 7 | SG70070025 | |||||||
G70-080025 | 8 | SG70080025 | |||||||
G70-090025 | 9 | SG70090025 | |||||||
G70-100045 | 10 | 3 | 30 | 75 | G1/4 | 10Bar | 31 6不銹鋼 | 氯丁橡膠 | SG70100045 |
G70-110045 | 11 | SG70110045 | |||||||
G70-120045 | 12 | SG70120045 | |||||||
G70-130045 | 13 | SG70130045 | |||||||
G70-140065 | 14 | 4 | 35 | 80 | G3/8 | 10Bar | 31 6不銹鋼 | 氯丁橡膠 | SG70140065 |
G70-150065 | 15 | SG70150065 | |||||||
G70-160065 | 16 | SG70160065 | |||||||
G70-170065 | 17 | SG70170065 | |||||||
G70-180085 | 18 | 5 | 40 | 80 | G1/2 | 10Bar | 31 6不銹鋼 | 氯丁橡膠 | SG70180085 |
G70-190085 | 19 | SG70190085 | |||||||
G70-200085 | 20 | SG70200085 | |||||||
G70-210085 | 21 | SG70210085 | |||||||
G70-220085 | 22 | SG70220085 | |||||||
G70-230125 | 23 | 6 | 45 | 90 | G3/4 | 10Bar | 316不銹鋼 | 氯丁橡膠 | SG70230125 |
G70-240125 | 24 | SG70240125 | |||||||
G70-250125 | 25 | SG70250125 | |||||||
G70-260125 | 26 | SG70260125 | |||||||
G70-270125 | 27 | SG70270125 | |||||||
G70-280125 | 28 | 7 | 50 | 90 | G3/4 | 10Bar | 31 6不銹鋼 | 氯丁橡膠 | SG70280125 |
G70-290125 | 29 | SG70290125 | |||||||
G70-300125 | 30 | SG70300125 | |||||||
G70-310125 | 31 | SG70310125 | |||||||
G70-320125 | 32 | SG70320125 | |||||||
G70-330125 | 33 | SG70330125 | |||||||
G70-340125 | 34 | 8 | 55 | 90 | G3/4 | 10Bar | 31 6不銹鋼 | 氯丁橡膠 | SG70340125 |
G70-350125 | 35 | SG70350125 | |||||||
G70-360125 | 36 | SG70360125 | |||||||
G70-370125 | 37 | SG70370125 | |||||||
G70-380125 | 38 | SG70380125 | |||||||
G70-390125 | 39 | SG70390125 | |||||||
G70-400125 | 40 | SG70400125 |
注意: 4-8號主體的G70連接器,所密封的管件其凸緣管徑比直管外徑要大2mm。例如: G70-200085所密封管徑尺寸A為20mm,則凸緣管徑尺寸為22mm。
*標準產品最大承壓默認為10Bar ,如需要做10~ 50Bar的高壓測試請聯系我們。
產品型號 | 尺寸A | 主體編號 | 尺寸B | 尺寸C | 流體螺紋孔D | 最大承壓 | 主體材料 | 密封圈材質 | 密封圈型號 |
G70-160065A | 16 | 4 | 35 | 75 | G3/8 | 10Bar | 316不銹鋼 | 氯丁橡膠 | SG70160065 |
G70-180085A | 18 | 5 | 40 | 80 | G1/2 | SG70180085 | |||
G70-190085A | 19 | 5 | 40 | 80 | G1/2 | SG70190085 | |||
G70-200085A | 20 | 5 | 40 | 80 | G1/2 | SG70200085 | |||
G70-210085A | 21 | 5 | 40 | 80 | G1/2 | SG70210085 | |||
G70-220085A | 22 | 5 | 40 | 80 | G1/2 | SG70220085 |
注意:所有型號后面帶字母A的連接器,連接管件的凸起長度要大于8mm.
燃油管接頭一一符合J2044標準 .
產品型號 | 尺寸A | 主體編號 | 尺寸B | 尺寸C | 流體螺紋孔D | 最大承壓 | 主體材料 | 密封圈材質 | 密封圈型號 |
G70-J063 | 6.30+0.06 | 2 | 25 | 75 | G1/4 | 50Bar | 316不銹鋼 | 丁腈橡膠 | SG70J063 |
G70-J079 | 7.89+0.06 | SG70J079 | |||||||
G70-J095 | 9.49+0.06 | 3 | 30 | 80 | SG70J095 | ||||
G70-J099 | 9.89+0.06 | SG70J099 | |||||||
G70-J110 | 11.05+0.10 | SG70J110 | |||||||
G70-J118 | 11.80+0.10 | SG70J118 | |||||||
G70-J126 | 12.61+0.10 | 4 | 35 | 80 | G3/8 | SG70J126 | |||
G70-J158 | 15.82+0.10 | SG70J158 | |||||||
G70-J189 | 18.90+0.10 | 5 | 40 | 80 | G1/2 | SG70J189 | |||
G70-J227 | 22.70+0.15 | 6 | 45 | 90 | G3/4 | SG70J227 | |||
G70-J255 | 25.50+0.15 | SG70J255 | |||||||
G70-J284 | 28.42+0.15 | 7 | 50 | 90 | SG70J284 |
燃油管接頭一一符 合J2044標準(帶閥)
產品型號 | 尺寸A | 主體編號 | 尺寸B | 尺寸C | 流體螺紋孔D | 最大承壓 | 主體材料 | 密封圈材質 | 密封圈型號 |
G70-J063V | 6.30+0.06 | 2 | 25 | 75 | G1/4 | 50Bar | 316不銹鋼 | 丁腈橡膠 | SG70J063 |
G70-J079V | 7.89+0.06 | SG70J079 | |||||||
G70-J095V | 9.49+0.06 | 3 | 30 | 80 | G1/4 | SG70J095 | |||
G70-J118V | 11.80+0.10 | SG70J118 | |||||||
G70-J158V | 15.82+0.10 | 4 | 35 | 80 | G3/8 | SG70J158 |
G70V連接器內置截止閥:
G70V系列連接器與G70系列連接器,在外觀上沒有區別。V系列產品在其內部裝有-個通斷閥,最大承受壓力為50bar。當連接器與接口斷開時,內置閥處于關閉狀態,這樣可阻止接頭內部的物質泄漏,如氦氣或流體等物質。
內部結構與閥體都是直通式設置,最大程度減小了測試時的壓力與流量損失。內部結構件均采用316不銹鋼,密封圈則采用耐腐蝕性好的丁腈橡膠,極大的保證了連接器的使用壽命與通用性。
