自動化管外徑氣密性測試用接頭堵頭
G10 Pro 系列管外徑快速密封接頭相較于傳統的 G10 系列連接器,可在外部掛載一個磁力傳感器,能更加準確的追蹤連接器的驅動情況,密封圈的膨脹情況,消除因密封不到位導致的錯誤連接,提高自動化檢測效率。
G10系列氣動快速密封連接器,使用氣壓來脹緊密封圈,與幾乎任何類型的連接口建立內部氣密連接,非常適合高產量自動化生產測試。
G10 Pro系列快速連接器的特性

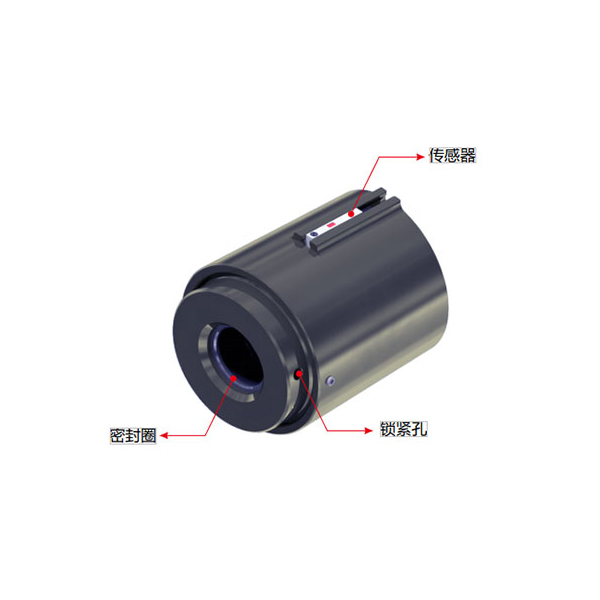

1, 傳感器反饋
通過設置傳感器的位置,判斷連接是否到位
2, 氣壓驅動

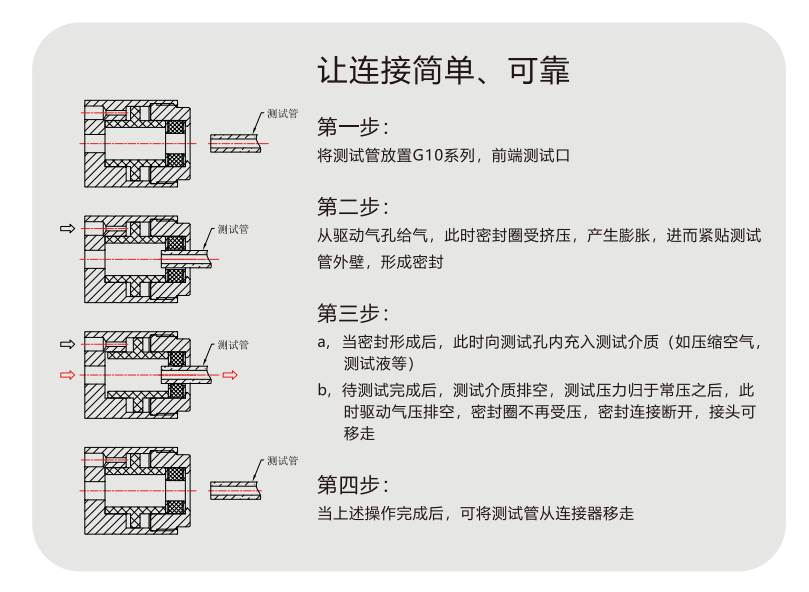

通過尾部驅動孔進氣來推動內置活塞,擠壓密封圈實現脹緊密封
3, 自動化操作
通過尾部的2個固定孔,可以將連接器固定在任何執行件上,實現自動化操作,且精準,可靠
4, 無損傷操作
密封圈的夾緊接觸,對測試件表面不會有任何損傷

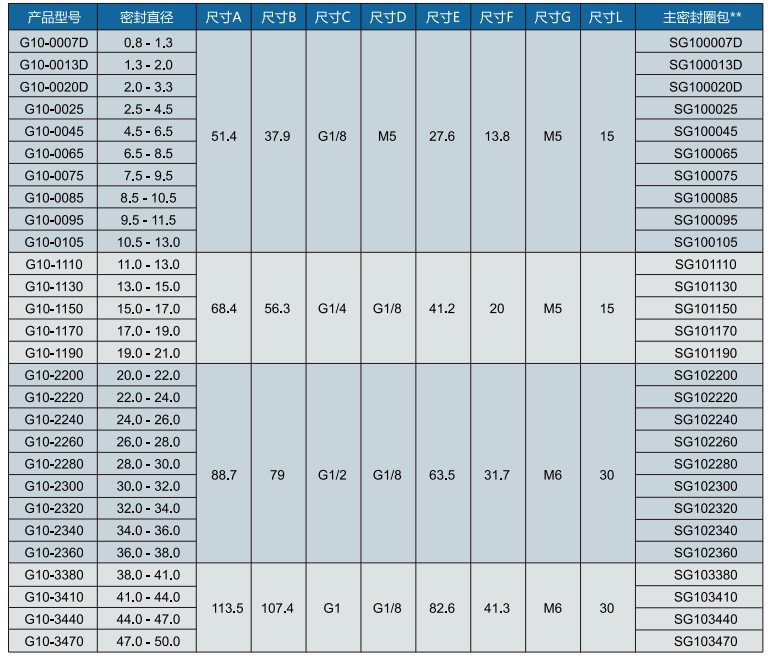

G10 Pro系列快速連接器從A到3號主體,能滿足從0.76mm-50mm直徑的光管外封
最大操作壓力 | 從真空到35Bar |
密封范圍 | 2.5mm-38mm |
最小插入深度 | 1,2號主體:15mm,3,4號主體:30mm |
流量接口 | G1/8;G1/4;G1/2螺紋孔 |
主體材料 | 鋁合金,不銹鋼 |
主密封圈材質 | 氯丁橡膠,硅橡膠 |
內部密封圈材質 | 丁腈橡膠 |
操作溫度 | -20℃-120℃ |
