G60系列連接器是一款針對外螺紋專用的快速密封連接器，廣泛適用于各種儀器 / 儀表，家電，空調行業的運行測試，如熱水器的點火測試，儀表的壓力測試，空調外機裝配過程中的冷媒充注等。使用方法簡單，手持輕推即可完成連接，是外螺紋連接 / 測試方案的最佳選擇。
一、G60系列外螺紋連接方案
. 端面密封圈，易于更換
. 推拉式操作，簡單，可靠
. 流量無損，高效測試
. 安全標識，保證生產

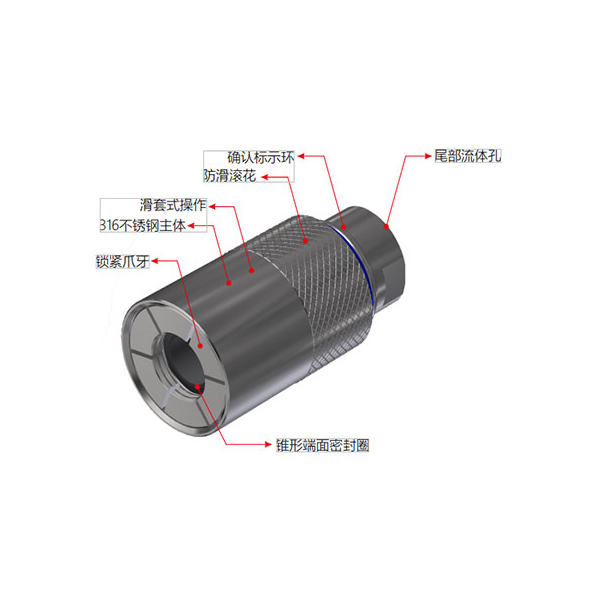

二、G60系列外螺紋的特性
1， 滑套式操作
操作簡單，輕輕一推即可完成螺紋連接，殼體外有網紋滾花，增加手持摩擦力便于操作
2， 端面密封
密封可靠，承壓極限高，密封圈易于更換，便于維護
3， 316 不銹鋼結構
力學性能優秀，堅固，耐磨，能極大延長接頭使用壽命
4， 直通式設計
最大化保證流量，減小對運行測試的影響
5， 安全標識環
到位確認標識，保障連接器工作正常
三、G60系列外螺紋簡介
最大操作壓力 從真空到50Bar(UHP版本2500Bar)
密封范圍 1/8"-2"
最小插入深度 25mm
流量接口 G1/8-G3/4
主體材料 316不銹鋼,鋁合金，尼龍
主密封圈材質 氯丁橡膠,丁腈橡膠
內部密封圈材質 丁腈橡膠
操作溫度 -20℃-120℃
四、G60系列外螺紋規格型號

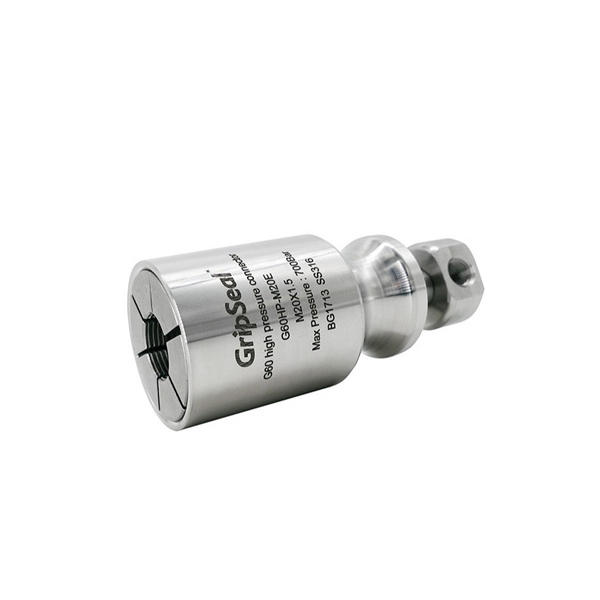

| 燃油系統專用G60UHP超高壓快速連接器 | ||||||||
| 產品型號 | 尺寸A | 尺寸B | 尺寸C | 外螺紋D | 最大承壓 | 主體材料 | 密封圈材質 | 密封圈型號 |
| G60UHP-M12E-A601 | M12*1.5 | 37 | 77 | M14*1.5 | 2500Bar | 316不銹鋼 | 聚氨酯橡膠 | SG60UHPM12E |
| G60UHP-M14E-A601 | M14*1.5 | 37 | 77 | SG60UHPM14E | ||||
| G60UHP-M16E-A601 | M16*1.5 | 43 | 77 | SG60UHPM16E | ||||
| 儀表校準專用G60C快速連接器 | ||||||||
| 產品型號 | 尺寸A | 尺寸B | 尺寸C | 外螺紋D | 最大承壓 | 主體材料 | 密封圈材質 | 密封圈型號 |
| G60C-M14 | M14*1.5 | 32 | 75 | M20*1.5 | 100Bar | 316不銹鋼 | 丁晴橡膠 | SG60CM14 |
| G60C-G02 | G1/4 | 32 | 75 | SG60CG02 | ||||
| G60C-R02 | R1/4 | 32 | 75 | SG60CR02 | ||||
| G60C-N02 | NPT1/4 | 32 | 75 | SG60CN02 | ||||
| G60C-M20 | M20*1.5 | 40 | 85 | SG60CM20 | ||||
| G60C--G04 | G1/2 | 40 | 85 | SG60CG04 | ||||
| G60C-R04 | R1/2 | 40 | 85 | SG60CR04 | ||||
| G60C-N04 | NPT1/2 | 40 | 85 | SG60CN04 | ||||
| SAE45°螺紋選型表(標配安全鎖功能) | ||||||||
| 產品型號 | 尺寸A | 尺寸B | 尺寸C | 流體螺紋孔D | 最大承壓 | 主體材料 | 密封圈材質 | 密封圈型號 |
| G60-A04 | ﹣4(7/16-20) | 25 | 75 | G1/8 | 50Bar | 316不銹鋼 | 氯丁橡膠 | SG60A04 |
| G60-A06 | ﹣6(9/16-18) | 40 | 80 | G3/8 | SG60A06 | |||
| G60-A08 | ﹣8(3/4-16) | 40 | 80 | G3/8 | SG60A08 | |||
| G60-A10 | ﹣10(7/8-14) | 45 | 90 | G3/4 | SG60A10 | |||
| G60-A12 | ﹣12(1﹣1/16-12) | 45 | 90 | G3/4 | SG60A12 | |||
| G60-A14 | ﹣14(1﹣1/4-12) | 50 | 90 | G3/4 | SG60A14 | |||
| G60-A16 | ﹣16(1﹣3/8-12) | 50 | 90 | G3/4 | SG60A16 | |||
| 公制螺紋選型表(M) | ||||||||
| 產品型號 | 尺寸A | 尺寸B | 尺寸C | 流體螺紋孔D | 最大承壓 | 主體材料 | 密封圈材質 | 密封圈型號 |
| G60-M10 | M10*1.0 | 25 | 75 | G1/8 | 50Bar | 316不銹鋼 | 氯丁橡膠 | SG60M10 |
| G60-M12 | M12*1.5 | 30 | 75 | G1/4 | SG60M12 | |||
| G60-M14 | M14*1.5 | 40 | 80 | G3/8 | SG60M14 | |||
| G60-M16 | M16*1.5 | 40 | 80 | G3/8 | SG60M16 | |||
| G60-M18 | M18*1.5 | 40 | 80 | G1/2 | SG60M18 | |||
| G60-M20 | M20*1.5 | 40 | 80 | G1/2 | SG60M20 | |||
| G60-M22 | M22*1.5 | 45 | 90 | G3/4 | SG60M22 | |||
| G60-M24 | M24*1.5 | 45 | 90 | G3/4 | SG60M24 | |||
| G/R英制螺紋選型表(熱水器專用) | ||||||||
| 產品型號 | 尺寸A | 尺寸B | 尺寸C | 流體螺紋孔D | 最大承壓 | 主體材料 | 密封圈材質 | 密封圈型號 |
| G60-085 | G1/2 | 40 | 80 | G1/2 | 20Bar | 316不銹鋼 | 氯丁橡膠 | SG60085 |
| G60-085T | R1/2 | 40 | 80 | G1/2 | SG60085T | |||
| G60-125 | G3/4 | 45 | 90 | G3/4 | SG60125 | |||
| G60-125T | G(R)1/2 | 45 | 90 | G3/4 | SG60125T | |||
| G60C-085 | G(R)3/4 | 40 | 85 | R1/2外螺紋 | SG60C085 | |||
| G60C-125 | 45 | 85 | R3/4外螺紋 | SG60C125 | ||||
