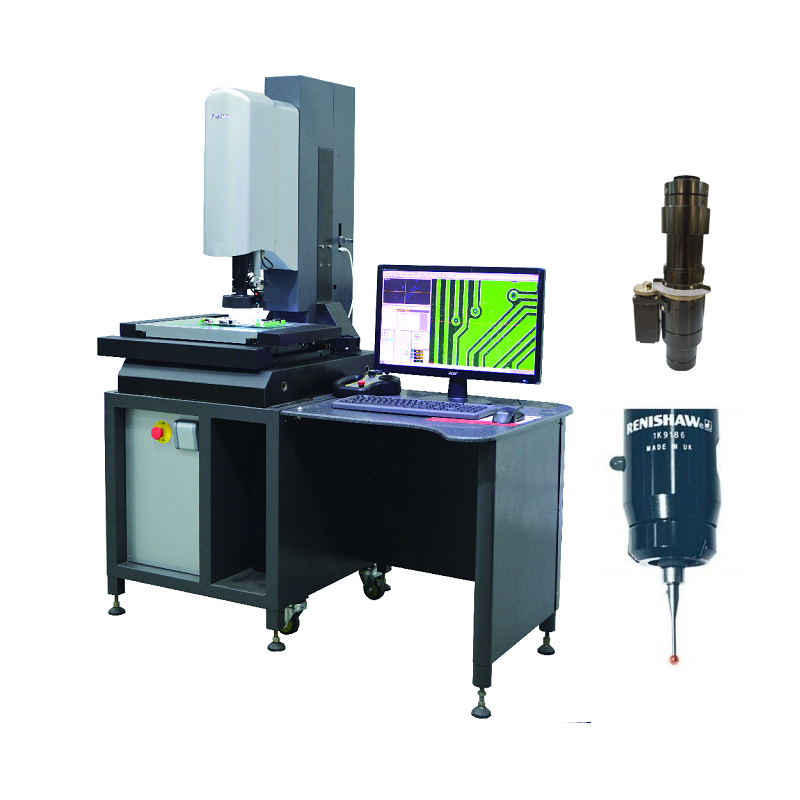

半自動影像測量儀

2021-11-16 1262

半自動影像測量儀

半自動影像測量儀基本功能:
●笛卡爾坐標/極坐標轉換 ●絕對/相對/工作坐標轉換
●公/英制轉換 ●度/度分秒轉換
●點/點群  ●兩點/多點求線
●三點/多點求圓及弧  ●B-spline線
●兩點間的距離  ●兩線間的平均距離
●點線間的距離  ●兩圓心距離
●圓線距離  ●兩線間的夾角及交點



半自動影像測量儀特殊功能

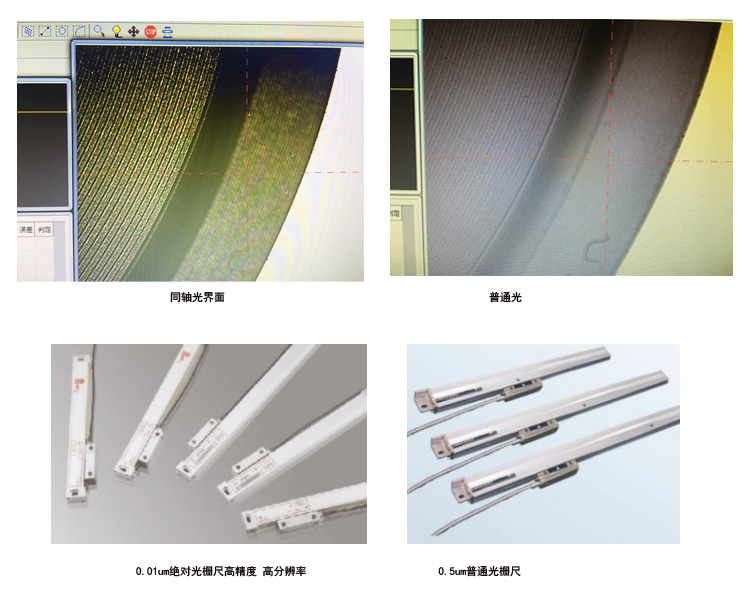

1.軟件控制光源。上光源為四相燈,下光源為直光源,增加機器適應性能。
2.量測工件無需調節擺正,軟件提供坐標平移、旋轉、擺正。
3.直接在影像及幾何區標注/移動尺寸。直線修剪、延伸功能。
4.幾何區點、線、圓/圓弧及直線端點、中點,圓心、象限點自動捕捉。
5.調節CCD參數設定,提高自適應力;去除毛邊功能,以正確取得量測數據。
6.利用影像工具快速自動抓取基本幾何輪廓邊界點,直接擬合成線、圓、弧。
7.量測區工件放大攝像圖形化輸出,轉成(.bmp、.jpg)。
8.測量數據化輸出,轉成WORD (.doc) 、EXCEL (.xls)。
9.SPC功能,直接輸出管制圖、制程能力指數,轉成WORD、EXCEL
10.機械圖形直接輸出.dxf格式,實現2D抄數功能 ,與AutoCAD、等其它軟件無縫聯接。
11.可轉入.DXF格式文件,與工件實物或測量圖形進行比對。并可直接在影像區任取兩點得到誤差測量值。
12.提供平面內直線度、圓度、角度分析,進行有效之品質檢驗
13.機臺精度補償,提高量測精度。
14.軟件可以對多變形、槽形、圓弧倒角、虛擬測量。
15.重新測量功能:該功能可對已測量過的元素,重新改變測量方法,燈光,倍率等,然后會刷新測量數據,并且與其相關的元素數據也會刷新(如:兩線構造距離,如果其中一條線重新測量了,那么距離元素數據也會重新刷新)。
16.修改編輯及查看尋邊狀況:軟件可以修改編輯任何測量元素的尋邊范圍,光源亮度,倍率等。還可以查看之前測量的某個元素的尋邊狀況(包括尋邊的位置,所用的光源亮度,倍率及所采的原始點等),以便用戶掌控測量的全過程的狀況.
17. 可以修改元素名稱及尺寸名稱,以與客戶圖紙一致:客戶可以任意修改元素的名稱及尺寸名稱。如:可以C1(圓1) 修成你想要的名稱. 并可以C1的半徑,直徑,周長,面積等等名稱改成你想要的,以便完全符合圖紙的需求.

半自動影像測量儀特點
機身主體采用高精密天然花崗巖,具有穩定的溫度特性和抗時效變形能力,保證測量的穩定性及長期使用的精度。
所有怡信的光學影像測量儀均標配由本公司自行開發的F-1高精度全閉環自動變倍光學鏡頭,高性能,超低畸變,保證測量的精確度。
高精度全閉環自動變倍光學鏡頭
      遠心光學原理:采用平行光路徑光學設計,物體影像的尺寸不會隨著與鏡頭的距離而改變,造成透視的效果產生額外的測量誤差。
自動變倍光學遠心鏡頭(Telecentric),怡信專業制造,主要是為糾正傳統鏡頭的視差而特殊設計的鏡頭,它可以在一定的物距范圍內,使得到的圖像放大倍率不會隨物距的變化而變化,這對被測物不在同一物面上的情況是非常重要的應用。



規格型號: EVM-2515

測量范圍

外形尺寸

主機重量(Kg)

最大承受重量(Kg)

X

Y

Z

L

W

H

250

150

150

1350

800

1520

170

20

測量精度

光學一維長度測量誤差:EU X/Y(1D)(μm)

2.0+L/200  MPE符合JJF 1318-2011

光學二維長度測量誤差:EU XY(2D)(μm)

2.5+L/200  MPE符合JJF 1318-2011

二維探測誤差:PF2D(μm)

2.0        MPE符合JJF 1318-2011

影像測頭探測誤差:PFV2D(μm)

2.0        MPE符合JJF 1318-2011

規格型號: EVM-3020

測量范圍

外形尺寸

主機重量(Kg)

最大承受重量(Kg)

X

Y

Z

L

W

H

300

200

200

1350

800

1700

280

20

規格型號: EVM-4030

測量范圍

外形尺寸

主機重量(Kg)

最大承受重量(Kg)

X

Y

Z

L

W

H

400

300

250

1800

1200

1900

390

20

測量精度

光學一維長度測量誤差:EU X/Y(1D)(μm)

2.0+L/200  MPE符合JJF 1318-2011

光學二維長度測量誤差:EU XY(2D)(μm)

2.5+L/200  MPE符合JJF 1318-2011

二維探測誤差:PF2D(μm)

2.5        MPE符合JJF 1318-2011

影像測頭探測誤差:PFV2D(μm)

2.5        MPE符合JJF 1318-2011

影像儀室溫度要求:

房間溫度 (溫控間)

18~22°C

溫度梯度(時間)

1°C /h

溫度梯度(時間)

2°C /24h

溫度梯度(空間)

1°C /m

影像儀室濕度要求:

空氣相對濕度

40-70%

電源要求:

電壓

220V ± 10%

頻率

50/60 Hz

震動

15Hz以下<0.001g

耗電量

1000VA

用電設備要求接地可靠:接地電阻小于4歐姆
