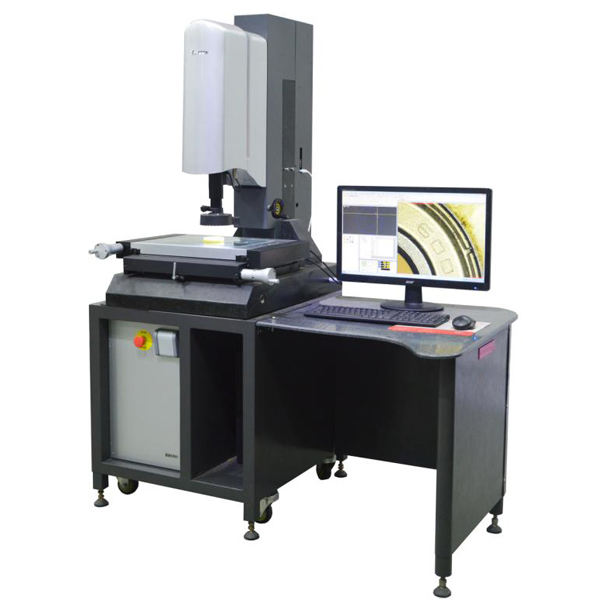

全手動影像測量儀適用于以二維平面測量為目的的一切應用領域。各種精密電子、刀具、塑膠、彈簧、沖壓件、接插件、模具、軍工、二維抄數、繪圖、工程開發、五金塑膠、PCB板、導電橡膠、粉末冶金、螺絲、鐘表零件、手機、醫藥工業、光纖器件、汽車工程、航天航空、高等院校、科研院所等領域具有廣泛運用空間。
全手動影像測量儀基本功能:
●笛卡爾坐標/極坐標轉換 ●絕對/相對/工作坐標轉換
●公/英制轉換 ●度/度分秒轉換
●點/點群 ●兩點/多點求線
●三點/多點求圓及弧 ●B-spline線
●兩點間的距離 ●兩線間的平均距離
●點線間的距離 ●兩圓心距離
●圓線距離 ●兩線間的夾角及交點
全手動影像測量儀特殊功能
1.軟件控制光源。上光源為四相燈,下光源為直光源,增加機器適應性能。
2.量測工件無需調節擺正,軟件提供坐標平移、旋轉、擺正。
3.直接在影像及幾何區標注/移動尺寸。直線修剪、延伸功能。
4.幾何區點、線、圓/圓弧及直線端點、中點,圓心、象限點自動捕捉。
5.調節CCD參數設定,提高自適應力;去除毛邊功能,以正確取得量測數據。
6.利用影像工具快速自動抓取基本幾何輪廓邊界點,直接擬合成線、圓、弧。
7.量測區工件放大攝像圖形化輸出,轉成(.bmp、.jpg)。
8.測量數據化輸出,轉成WORD (.doc) 、EXCEL (.xls)。
9.SPC功能,直接輸出管制圖、制程能力指數,轉成WORD、EXCEL
10.機械圖形直接輸出.dxf格式,實現2D抄數功能 ,與AutoCAD、等其它軟件無縫聯接。
11.可轉入.DXF格式文件,與工件實物或測量圖形進行比對。并可直接在影像區任取兩點得到誤差測量值。
12.提供平面內直線度、圓度、角度分析,進行有效之品質檢驗
13.機臺精度補償,提高量測精度。
14.軟件可以對多變形、槽形、圓弧倒角、虛擬測量。
15.重新測量功能:該功能可對已測量過的元素,重新改變測量方法,燈光,倍率等,然后會刷新測量數據,并且與其相關的元素數據也會刷新(如:兩線構造距離,如果其中一條線重新測量了,那么距離元素數據也會重新刷新)。
16.修改編輯及查看尋邊狀況:軟件可以修改編輯任何測量元素的尋邊范圍,光源亮度,倍率等。還可以查看之前測量的某個元素的尋邊狀況(包括尋邊的位置,所用的光源亮度,倍率及所采的原始點等),以便用戶掌控測量的全過程的狀況.
17. 可以修改元素名稱及尺寸名稱,以與客戶圖紙一致:客戶可以任意修改元素的名稱及尺寸名稱。如:可以C1(圓1) 修成你想要的名稱. 并可以C1的半徑,直徑,周長,面積等等名稱改成你想要的,以便完全符合圖紙的需求.
儀器型號/儀器參數 | C-2010 | C-3020 | C-4030 | C-5040 |
XYZ行程 | 200x100x150 | 300x200x200 | 400x300x200 | 500x400x200 |
外型尺寸(L*W*H) | 135x72x155cm | 135x72x160cm | 140x92x160cm | 150x92x160cm |
儀器重量/kg | 180Kg | 240Kg | 320Kg | 400Kg |
工作臺承重 | 20kg | |||
操作方式 | 手動 | |||
量測分辨率 | 0.5μm | |||
重復精度(μm) | ±2μm | |||
測量精度(μm) | (3.0+L/200)μm | |||
光源系統 | 程序控制調節LED八分區表面環光+底部平行光 | |||
平臺結構 | 00級花崗石機臺及立柱 | |||
鏡頭 | 超低變形,手動0.7-4.5x可變倍率光學鏡頭 | |||
放大倍率 | 影像放大倍率30-200x | |||
影像系統 | 1/3”工業測量CCD |
