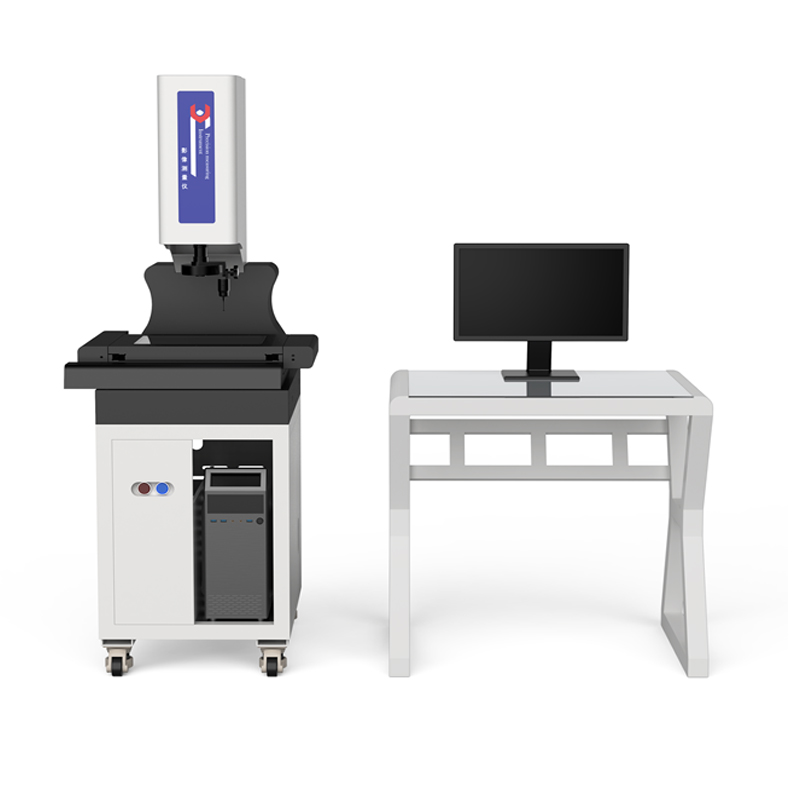

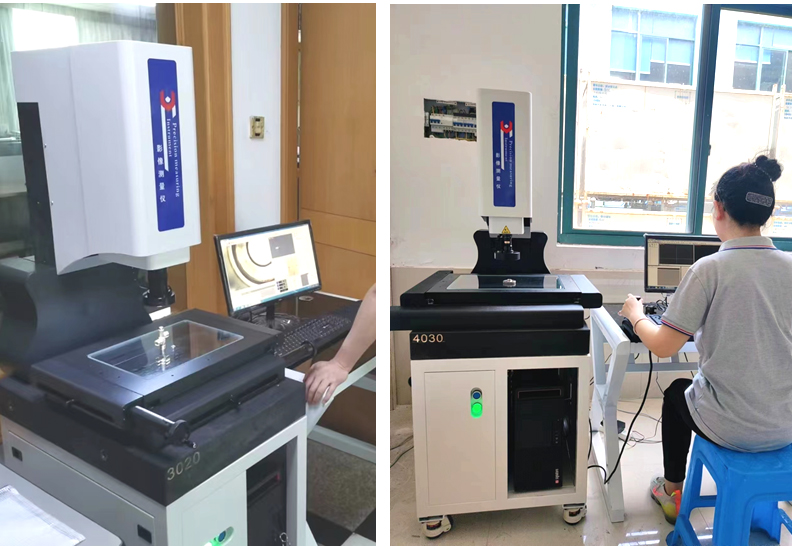

全自動影像測量儀CNC3020
測量功能 2D、2.5D元素測量:點、線、圓、圓弧、橢圓、距離、角度、矩形、O形環 、槽型、開云線、閉云線、深度、高度、 平行度、垂直度、傾斜度、同心度 、對稱度。 可生成任務進行全自動批量測量,并支持自動和手工交互操作;可輸出Word、Excel、TXT報表和AutoCAD文件。
全自動影像測量儀CNC3020基本測量功能
1. 可測量幾何、點、線、圓(最大、最小和平均)、弧、樣條曲線、橢圓、矩形、四邊形、槽、R角、環、間距、距離、點等等。
2. 構建:中心點、極值點、端點、交點、兩點連線、平行線、垂線、切線、平分線、中心線、合并、輪廓分割、半徑畫圓、三線內切圓、兩線半徑內切圓等。
3. 影像測量工具:繪圖點、最近邊緣點、聚焦點、圓形框取點、最佳邊緣點、最近點、整體提取、多段提取、紋理分割、多段紋理分割、電子卡尺、快速整理取圓、開放輪廓線、最大閉合輪廓線、最近閉合輪廓線。
4. 形位公差:直線度、圓度、位置度、平行度、垂直度、傾斜度、同心度等。
5. 坐標系:夾具定位坐標系、點線、兩點X、兩點Y、三點、兩線、圖像配準坐標系;平移、旋轉、手工調整坐標系。
全自動影像測量儀CNC3020編程與自動化操作
1. 可生成任務進行全自動批量測量,并支持自動和手工交互操作。
3. 光源實現自動控制,支持自動打光。
4. 支持表面光五環八區、輪廓光的各區段自動控制。
全自動影像測量儀CNC3020輸出及數據統計
1.可輸出Word、Excel、TXT報表和AutoCAD文件。
2.支持實時輸出至excel模版,可定制模版。
3.可以只輸出最后一次任務運行的數據。
4.運行任務時自動生成.rst格式文件,記錄任務運行的詳細信息。
5.運行完打印:任務運行完直接打印。
6.輸出任務數據到文件:輸出任務運行結果至文本中,同名任務的數據輸出至同文件。
7.可按指定目錄,根據任務名稱自動輸出任務結果至csv文本中,便于同種工件結果的統一分析。SPC統計功能,導入rst文件,可進行有效的品管控制。
8.基元屬性區域,實時顯示當前正在測量的基元數據。
9.基元超差區,分類顯示正?;罨?,未測量基元等等。
全自動影像測量儀CNC3020其他增強型功能
1. SPC:對測量數據管制分析。
2. 全景掃描:任意選擇區域進行影像的掃描拼圖。
3. 圖紙比對:可載入圖紙與測量數據進行比對。
4. 試驗篩:自動取樣掃描試驗篩,生成任務,運行結果直接分析輸出。
5. 溫度補償:根據環境溫度與標準溫度差值,計算膨脹系數,使得結果更精確。
6. 聚焦測高:用聚焦方式測量高度差。
7. 自動輪廓提?。航o定起始結束點,對指定輪廓進行提取。
8. 顯示邊緣圖:顯示圖像的邊緣輪廓,快速查看邊緣情況。
9. 十字線提取模式:多種顯示模式,十字,井字,圓形,網格,方便快速比對。
10. 導航:圖片導航,類似于電子地圖,可快速定位。
11. 導入CAD圖紙:可導入DXF圖紙,與CAD互相導入導出,完成圖形處理。
12. 3D顯示:顯示圖像的三維狀態。
13. 可多語言切換:簡體、繁體、英語、日語、韓語。
14. 鏡頭標定:自動鏡頭校準,省去繁瑣的完全標定步驟。
15. 各種快捷鍵操作,常用快捷鍵一應俱全,軟件更易用。
16. 系統設置中各種細節設置選項
