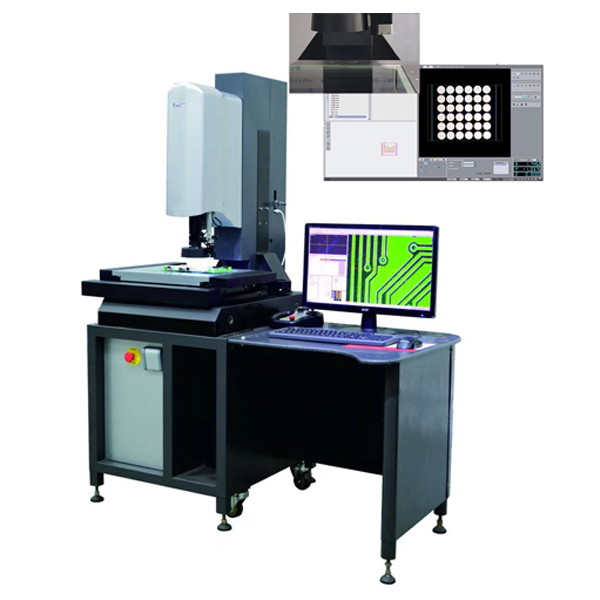

全自動影像測量?jī)x
2021-11-17 1569
全自動影像測量?jī)x軟件特點
RationalVue是由美國知名計量軟件公司研發團隊24年專業計量軟件的成功開發經驗、完全繼承了CAD無縫鏈接、100%圖形化顯示、快速拖拽式操作、實時數模比對、圖形報告多樣化。
一套美國RationalVue = 二維檢測比對軟件 + CAD逆向軟件 + Form分析軟件 + 輪廓掃描軟件 + SPC統計分析軟件 + 形位公差評價, 美國RationalVue絕大部分功能實現只需要鼠標的1-2次拖拽可完成。操作快捷、提高效率,拖放式操作:“鼠標點擊” + “鼠標拖拽” = 功能的實現
全自動影像測量?jī)x功能:
1.可以運行程序的過程中暫停執行程序,并對某元素修改后,繼續向下測量。
2.大半徑小圓弧的精準測量
3.快速精準的影像對焦功能
4.自動巡邊測量功能
5.批量設置元素的公差帶及名義值
6.可建立多重工件座標系。并可以建立多重Z軸座標系。
7.修改編輯及查看尋邊狀況
8.可以修改元素名稱及尺寸名稱,以與客戶圖紙一致。
9.功能強大的自定義報表功能
10.符合國家標準的形位公差計算能力
11.基于CAD,快速比對,可導入DXF格式的CAD文件CAD直接用于指導測量,并完成實際與理論的比對功能。使得測量效率提高了2-3倍。可完成位置度、曲線輪廓度、曲面輪廓度等ISO形位公差的測量。
12.最完整的幾何測量功能

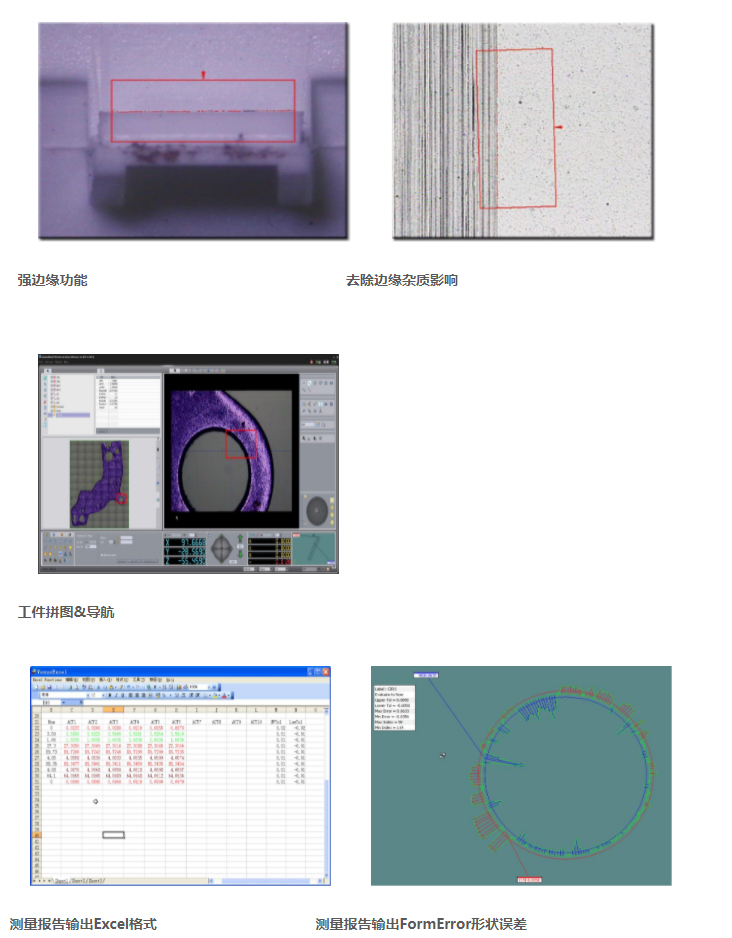

13.工件拼圖&導航功能
14.特殊邊緣測量功能
15.毛刺過濾功能
16.強邊緣功能功能
17.對焦測量高度、平面度功能
18.強大的弱邊測量&曲線輪廓掃描功能
19.美國RtionalVue具有專業的針對網板的測量工具,可輕松的實現網板直線的測量。
20.最完整的形位公差計算(包括:二維和三維、形狀公差、位置公差、形位公差)。
21.完整的圖形構造功能
22.SPC統計功能
23.逆向工程功能
24.特殊邊緣處理顏色過濾、灰度過濾功能
25.修改編輯及查看尋邊狀況:軟件可以修改編輯任何測量元素的尋邊范圍,光源亮度,倍率等。還可以查看之前測量的
規格型號: ATM-3020VL |
測量范圍 | 外形尺寸 | 主機重量(Kg) | 最大承受重量(Kg) |
X | Y | Z | L | W | H |
300 | 200 | 200 | 1350 | 800 | 1700 | 280 | 30 |
最大空間運動速度 | 最大空間運動加速度 |
465mm/s | 870mm/s |
測量精度 |
光學一維長度測量誤差:EU X/Y(1D)(μm) | 1.8+L/200 MPE符合JJF 1318-2011 |
光學二維長度測量誤差:EU XY(2D)(μm) | 2.0+L/200 MPE符合JJF 1318-2011 |
光學Z軸長度測量誤差:EU Z (μm) | 5.0+L/200 MPE符合JJF 1318-2011 |
二維探測誤差:PF2D(μm) | 2.0 MPE符合JJF 1318-2011 |
影像測頭探測誤差:PFV2D(μm) | 2.0 MPE符合JJF 1318-2011 |
規格型號: ATM-4030 |
測量范圍 | 外形尺寸 | 主機重量(Kg) | 最大承受重量(Kg) |
X | Y | Z | L | W | H |
400 | 300 | 250 | 1600 | 950 | 1900 | 410 | 30 |
最大空間運動速度 | 最大空間運動加速度 |
465mm/s | 870mm/s |
規格及說明 |
|
|
1 | 主機及機臺 | 機身主體采用高精密天然花崗巖,具有穩定的溫度特性和抗時效變形能力 |
2 | 控制系統 | AR3網絡板,網絡接口主板及伺服電機以及驅動做了全方面升級,Z軸帶剎車系統,保證機器的平穩安全,定位更準 |
3 | 美國 RationalVue 測量軟件系統 | 自動版光學視覺量測軟件 |
4 | 相機 | 130萬數字高清網絡相機 |
5 | 光柵尺 | 0.01μm絕對光柵 |
6 | 導軌 | 三個軸采用精密級滾珠絲桿導軌,速度有大提升,而且運作平穩 |
7 | 電機 | 直流伺服電機 |
8 | 鏡頭 | 怡信Easson自主設計TC精密多段定倍自動變倍自動變焦遠心鏡頭(標配同軸光)實際倍率:30-145× |
9 | 照明系統 | 5環8區LED冷光源各段獨立操控,256級亮度可調 |
10 | 品牌電腦 | WIN7/WIN10 |
23.8高清 |
11 | 操作方式 | 搖控手柄、鼠標拖運、程序檢測 |
12 | 激光 | 基恩士LK-G激光 |
環境條件及要求
影像儀室溫度要求: |
房間溫度 (溫控間) | 18~22°C |
溫度梯度(時間) | 1°C /h |
溫度梯度(時間) | 2°C /24h |
溫度梯度(空間) | 1°C /m |
影像儀室濕度要求: |
空氣相對濕度 | 40-70% |
電源要求: |
電壓 | 220V ± 10% |
頻率 | 50/60 Hz |
震動 | 15Hz以下<0.001g |
耗電量 | 1000VA |
用電設備要求接地可靠:接地電阻小于4歐姆 |
