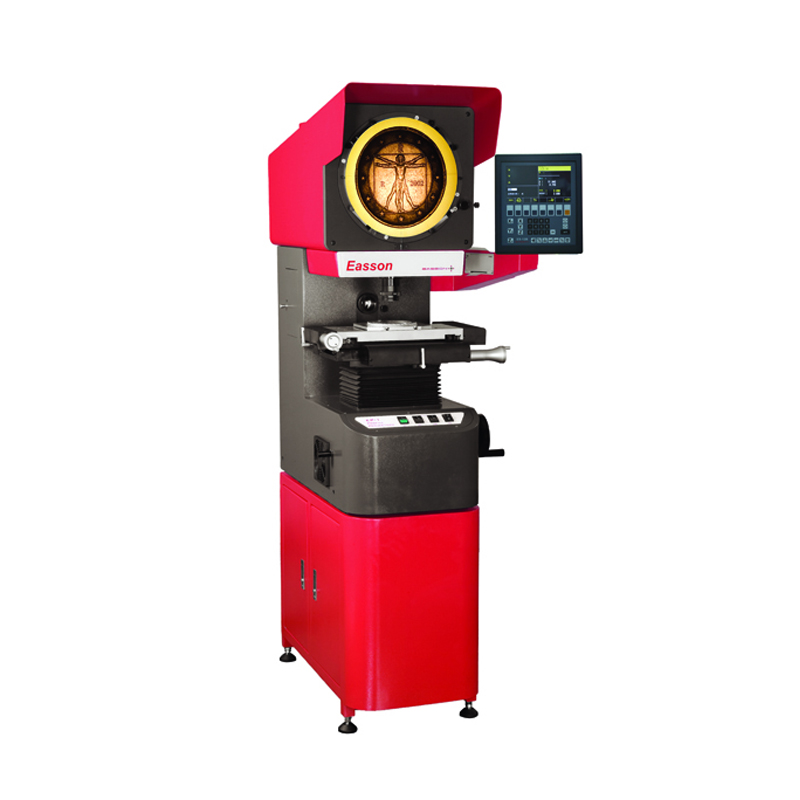

光學投影儀EP-1在透射光照明下，輪廓測量誤差小于0.08%；坐標測量示值誤差可達(3+L/200)μm，L為被測長度 (單位：mm)；配有專用腳踏開關，數據采樣十分方便。廣泛用于機械、儀表、電子、輕工、院校、研究所以及計量檢定部門工業的制造、 設計開發、 品管檢驗與學術研究。該儀器能高效率地檢測各種形狀復雜工件的輪廓尺寸和表面形狀，如樣板、沖壓件、凸輪、螺紋、齒輪、成型銑刀等。
光學投影儀EP-1特點： 1. 投影儀光學系統品質優良，物鏡成像清晰，放大倍率準確。 2. 在透射光照明下，輪廓測量誤差小于0.08%；坐標測量示值誤差可達(3+L/200)μm，L為被測長度 (單位：mm)；配有專用腳踏開關，數據采樣十分方便。 3. Z軸升降采用導軌的傳送方法，提高其機身的穩定性及耐久性，投影儀成像清晰、放大倍率準確。
工作臺 | 型號 | EP 1505 | EP 2010 |
金屬臺面尺寸 | 340×152 | 350×170 | |
X、Y行程 | 150X50 | 200X100 | |
Z坐標行程 | 90 | ||
坐標示值誤差(μm) | 3+L/200 | ||
X、Y坐標數顯解析度 | 0.0005mm | ||
外形尺寸(長×寬×高)cm | 80×52×115 | 77×55×115 | |
投影屏 | 投影屏尺寸 | ￠312mm,使用范圍>￠300(刻有米字線) | |
投影旋轉范圍 | 0~360° | ||
旋轉角度數顯解析度 | 1′或0.01° | ||
測量最大高度 | 90 | ||
物鏡 | 10x, 20x, 50x, 100x | ||
數據處理系統 | 全中文顯示可做多點采樣，座標旋轉，點、線、距離，角度，中點、圓切線、圓線交點、圓交點、中線 … RS-232數據輸出。 | ||
儀器照明 | 透射與反射照明光源為24V/150W鹵素?zé)?/span> | ||
儀器電源 | 110V/220V(AC)，50/60Hz | ||
冷卻方式 | 強制風冷 | ||
