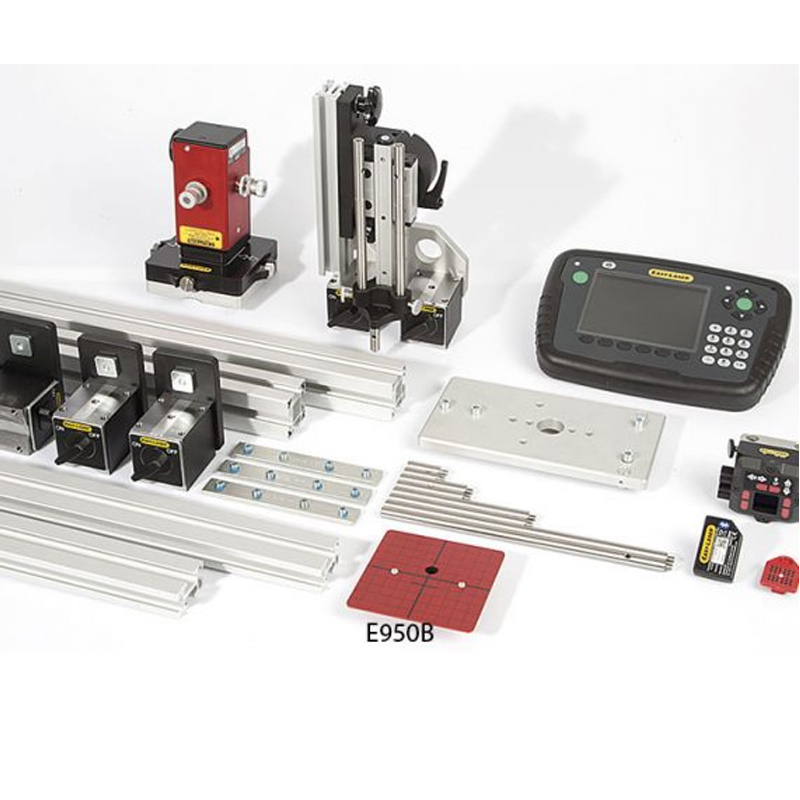

激光孔對中EASY-LASER E950-B：主要用于在帶有艉軸管、支撐軸承、變速箱和發動機的船舶上安裝螺旋槳軸。孔徑范圍：250-4000mm,顯示分辨率0.001mm.彩屏圖形立體顯示，現場直接對測量結果進行評估。

7.尾管調整

用激光測量系統做孔同心度測量使用激光測量系統大大減少了做孔同心度測量的時間。更重要是他大大提高了精度?，F(xiàn)在的可以自動生成孔同心度測量的報告，這對于完成工作并記錄起到至關重要的作用。

參考點在我們開始之前讓我們回顧一下參考點的意義。我們的目標是讓每個孔的中心點是在同一條線上的。為什么？因為這將是相同的線轉動軸的中心線。所以，我們測量平直度需要兩個參考點。

安裝激光對中系統在客戶的水泵上安裝上我們的激光測量系統。

A ．三個強磁安裝腿可調節以適應不同大小的孔

B ．激光束調整器

C ．調整激光束角的水平和垂直

D ．探測器與磁性支架現在蓋上水泵部分，

我們可以調整探測器的中心。我們通過滑動棒上的探測器上／下。然后我們調整激光束到達探測器的中心。這是確保激光探測器在最遠的點。

探測器是安裝在一個專門的支架。它有四個磁尺，以便它可以使用內置的電子繞著孔傾斜計精確定位。

接下來，我們置探測器接近梁和調整光束探測器的中心目標使用中心偏移量調整。然后我們探放點并整光以實現角度。要以電子方式執行此操作，

我們只需按下按鈕零，當檢測器關閉時，當檢測器處于遠位置時，當檢測器處于零時，將激光束調節為零?，F(xiàn)在我們準備測量！這個孔同心度測量是使用填料盒作為參考點。這些孔是泵殼的一部分，不能調整。我們將使用這些點采集的值取軸承值。

我們打算總共采集6個測點，2個測點在每個軸承箱，為什么我們采取2個軸承測點，我們可以看到有任何的角度位移。其余2個測量位置一每個主軸承，我們計劃使用作為一個參考點。

我們旋轉孔內的探測器，測量在3、6和9點鐘位置。旋轉探測器給我們的中心孔。對于舊的測量方法來說，這是激光測量系統的一個優勢。主軸承孔的直徑是7英寸的孔的直徑是5英寸。不同的孔大小不同。我們要做的是首先測量大口徑然后逐漸測量內徑小的

通過我們激光測量系統反饋出結果，并根據結果調整具體數值，使孔處在同一直線度上。通過激光測量系統，使泵體的孔同心度處在同一水平線上。激光測量系統使用旋轉，測量通過兩個參考點完成孔同心度測量。好處是我們可以節約我們的時間，大大減少工作的復雜性，提供精度，可以通過簡單的數字來完成校準工作。
