機床底座平面度怎么調整?

2023-04-19 903

現在,我比以往任何時候都更確信,許多機器都安裝在不平坦的底座上,尤其是在舊底座上的大型、更新和更靈活的機器。


最近,在為我們的一位客戶進行培訓時,我們有機會對底座和電機進行了一些小實驗。KSB泵業股份有限公司是一家知名的大型泵制造商,提供底座、電機和泵的完整裝置。對于他們的許多客戶來說,他們做最初的安裝工作。

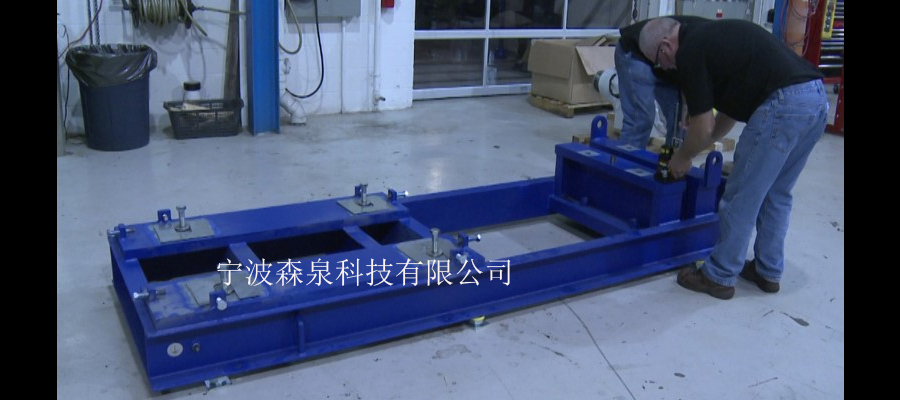

他們還進行泵的大修工作,在許多情況下包括重新安裝。他們使用Easy Laser?E710進行軸對準,現在他們添加了D22旋轉激光發射器,這將使他們也可以測量底座的平坦度。許多客戶要求在發貨前安裝完整的聯軸器并對齊。這是有道理的,因?yàn)槿绻粚?duì)齊,可能會在運輸過程中損壞?,F(xiàn)在,越來越多的客戶也要求對底座進行平整度測量,并在安裝過程中進行平整。我們要測量平整度的底座是一個兩層鋼床(如下圖所示)。

1.jpg基本規格:長度–104英寸;

寬度–38英寸;高度(UL)–16英寸;

高度(LL)–10英寸;

重量–8915磅;

電機轉速–3600。

注:底座位于可調節卡盤上。它已經被大致整平了。

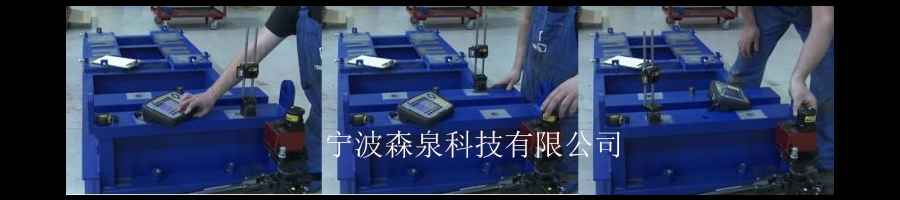

我們從上層開始,通過將三點處的激光束調整為零來建立一個平面。這是一個加工區域,當我們測量第四個點時,它也是零也就不足為奇了。這意味著我們知道上層是平的。




接下來,我們測量相對于我們已經建立的平坦上平面的較低水平。對于速度,我們將只對每個安裝區域進行一次測量。然而,通常我們會讀取四個讀數來繪制出整個腳墊區域。


底座平面度測量程序很簡單,我們很快就發現底座確實有很小的扭曲。我們已經測量了實際的螺栓孔,我們可以很容易地在低點放置少量墊片,使底座相對于上面的水平面平坦。我們現在可以安裝泵和馬達了。

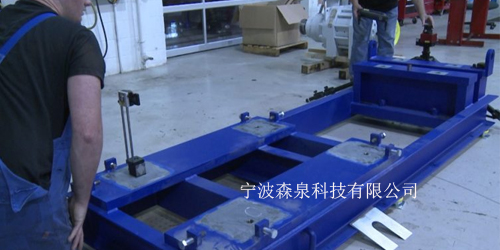

在安裝之前,(如下圖)我們進行了一個小實驗。我們知道底座是平的,所以如果我們?cè)谌⒊呦路胖萌齻€(gè)1000個墊片,我們將在電機中產生扭曲,因?yàn)樗辉谄矫嫔?。?shí)際上,我們?cè)谳S承之間產生了一個偏移——我稱之為內部錯位。一旦安裝了泵和電機,我們就會出現錯位,因?yàn)槲覀冎辉谌齻€(gè)墊片上使用了1000個墊片,使其在中心偏移了5000個。

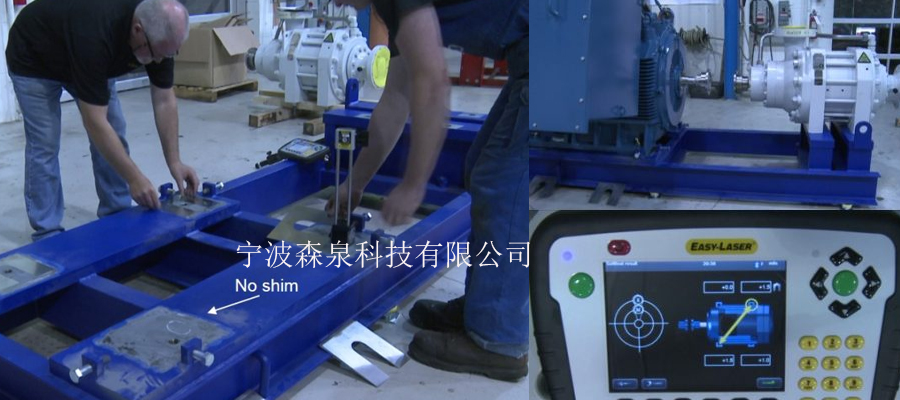

電機現在坐在底座上,(如下圖)螺栓松動,顯示單元中顯示的間隙不到2千。然而,我們無法測量整個腳墊。因此,我們擰緊壓緊螺栓,然后對軟腳進行傳統測量,松開每個螺栓,用塞尺檢查腳下的間隙。測隙規沒有檢測到間隙,所以我們使用激光系統進行測量,激光給我們的結果是對角線平面上有1.5千個間隙,其中10千個是缺失的。4.jpg

結論

對于所有激光系統,軟腳測量結果基于軸的移動/偏轉。盡管我們使用它并推薦它作為指南,但您可能看不到真正的結果,因?yàn)檩S的運動是通過柔性的機器外殼傳遞的,然后通過與軸有間隙的軸承傳遞。因?yàn)闄C(jī)器的巨大重量把它拉到了底座上,所以觸角沒有工作。是的,在更小更硬的機器上,腳可能會彈起來。但它會測量底座中的所有扭曲,還是只測量其中的一部分?我認為唯一可以確定的方法是在拆除機器的情況下使用Easy Laser D22旋轉激光器測量底座。
