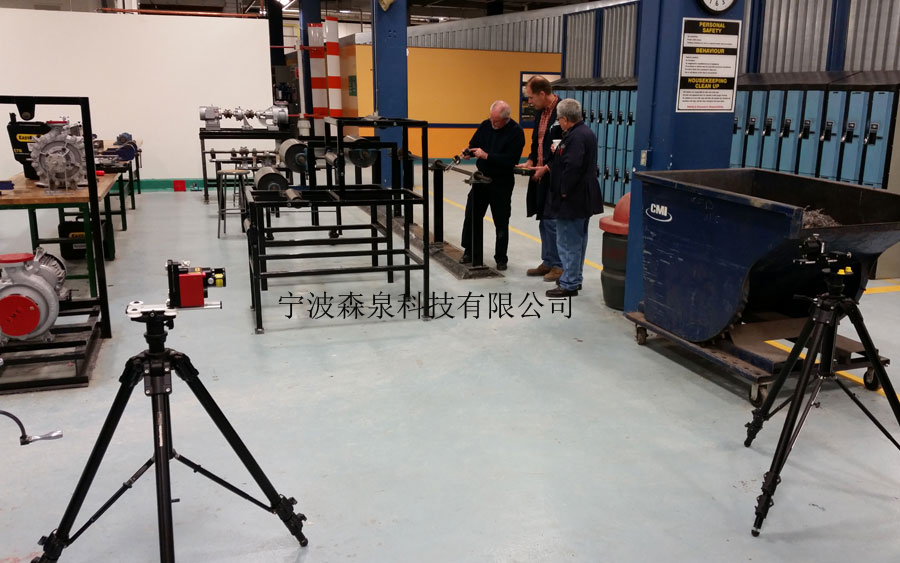

在最近的一個案例中，有一個很好的機會來培訓一些達勒姆教師，讓他們了解使用光學測量工具和自己的幾何激光測量工具之間的區別。該應用程序是如何測量并確保測試軌道與參考軌道平行且筆直。通常，他們會使用他們的夾具過境光學測量工具，這將需要一天的3/4！使用Easy Laser E970并行幾何測量系統，能夠在1小時內展示這些系統！以下是如何衡量此應用程序的粗略指南。

步驟1

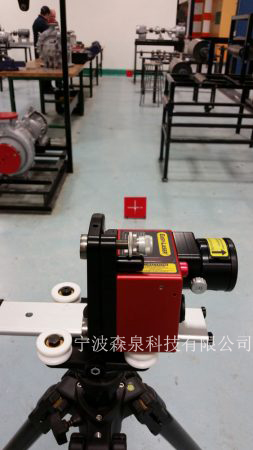

在三腳架上設置激光發射器(下圖），以便它可以測量一條直線作為參考點。使用了地板上的紀念碑。紅色目標被放置在紀念碑頂部，激光束在兩個紀念碑和激光發射器之間形成一條直線

第2步

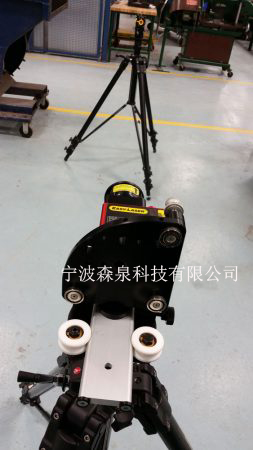

參考后，將激光束翻轉90度，使其直接射向角棱鏡。角棱鏡大致設置為與待測量的測試導軌成一直線。然后對角棱鏡進行定位，使發射器發出的光束直接擊中目標面。這是通過角度和偏移調整來完成的。

步驟3

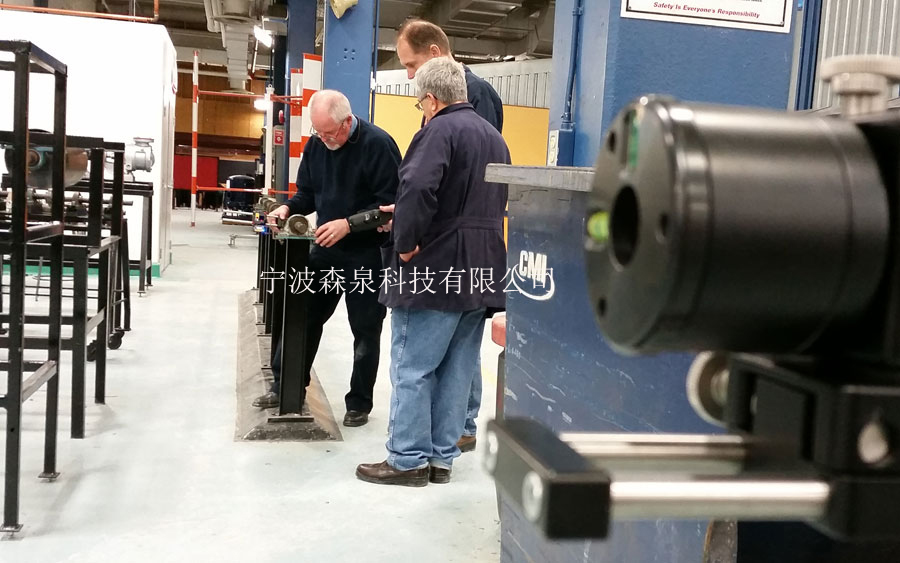

一旦光束直接擊中角棱鏡的目標，光束再次朝著測試軌道翻轉90度。然后，用戶可以在軌道上的各個點處用適當?shù)闹Ъ苓B接檢測器，并沿著軌道進行無線測量。一旦測量結果被記錄在顯示單元上，就可以決定是否需要進行任何校正。
