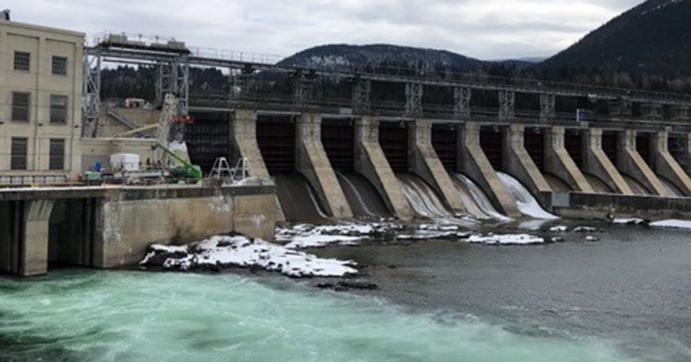

當你與大自然合作時,你會尊重它。這就是加拿大不列顛哥倫比亞省庫特奈河上的大壩設施所做的。我們的合作伙伴參與了一個大型項目,該項目正在更換溢洪道閘門控制系統。
當你利用河流的力量時,你需要你的控制系統來工作。溢洪道閘門控制大壩的水位,在本例中,它由兩個相距約10米的蝸桿傳動裝置升降,因此它是一個大型閘門。驅動電機和齒輪箱安裝在中間,整個系統正在更換中。與任何機械安裝工作一樣,需要進行大量的對準工作,包括長度為4.5米的兩個驅動軸。
公司被要求對整個驅動器進行軸對準工作。咋得擁有一個Easy Laser XT660軸對準工具,可以覆蓋超過20米的測量距離。然而,他有信心完成這項工作,因為從蝸桿傳動到蝸桿傳動的最大跨度是10米。
對齊驅動組件
這是驅動蝸桿驅動器的兩個中間軸的驅動組件(如下圖所示),蝸桿驅動器用于打開/關閉閘門。一個新的底座已經制造出來了,這本身就是一件很好的工作!請注意,它有四個不同的標高和高程,并連接了機器部件。這是總共十六(16)個帶有單獨安裝腳墊的壓緊螺栓。這些安裝表面中的每一個都應共面(平坦)。每個標高都應該相互平行。
驅動器組件

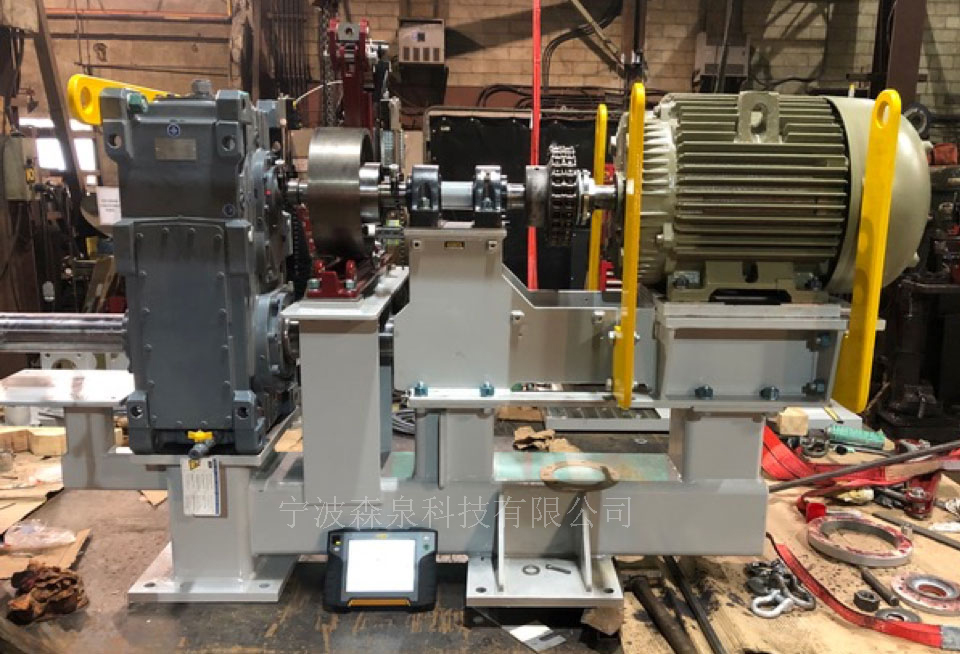

現在讓我們看看機器的部件。具有標準安裝腳的尺寸良好的電機有一個與鏈條聯軸器相連的軸。這連接到由兩個抱枕軸承支撐的短間隔軸上。這與一個安裝在法蘭上的剛性聯軸器相連,然后連接到安裝在齒輪箱輸入軸上的鼓式制動器。
現在是變速箱。一個輸出軸很明顯,從齒輪箱的前側(圖像左側)出來,軸與電機軸平行。另一個軸更難看到,在相反的一側,在電機下面運行的鼓式制動器底座下面。電機和抱枕底座將在安裝過程中拆除,但這種預組裝是為了確保所有部件都能安裝,而不會被螺栓固定或底座固定。
這臺機器的安裝最重要的地方是安裝變速箱和設置制動器,這也是開始的地方。齒輪箱輸入軸必須與制動器的安裝面平行。這可以通過對齒輪箱/制動器進行填隙來實現。這通常是兩者的結合,以獲得最佳的移動,但它的時間是值得花的。最終目標是在制動時不會出現齒輪箱軸偏轉。這意味著沒有角度或偏移。接下來,將間隔軸與齒輪箱對齊。這是一個剛性聯軸器,所以最好在聯軸器打開(分離)的情況下進行操作。這是通過使用測量單元中的兩個內置電子傾斜儀和9-12-3測量方法或EasyTurn測量方法來完成的。無論哪種方式,你都可以得到高精度,可重復的對齊。
在此之后,您可以將電機與間隔軸對齊。使用Easy-Laser XT660軸對準工具,咱得有不同的測量方法選擇,因為這種對準工作很重要。在這里,他可以使用多點測量方法,進行一系列的測量。他可以將電機與間隔軸對齊,然后越過頂部將電機與變速箱軸對齊,這是他的選擇。他可以使用新的ANSI標準公差,該公差在顯示器中,并將顯示在報告中。
安裝總驅動并對齊中間軸

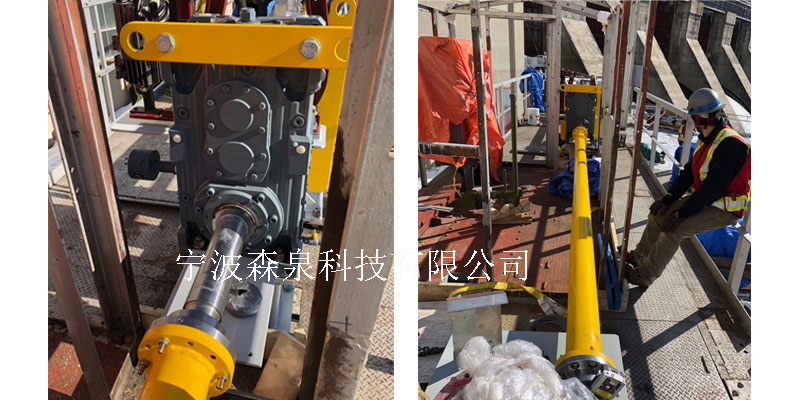

整個變速箱和總驅動現場安裝。然而,軸承座,電機和電機底座已被拆除。

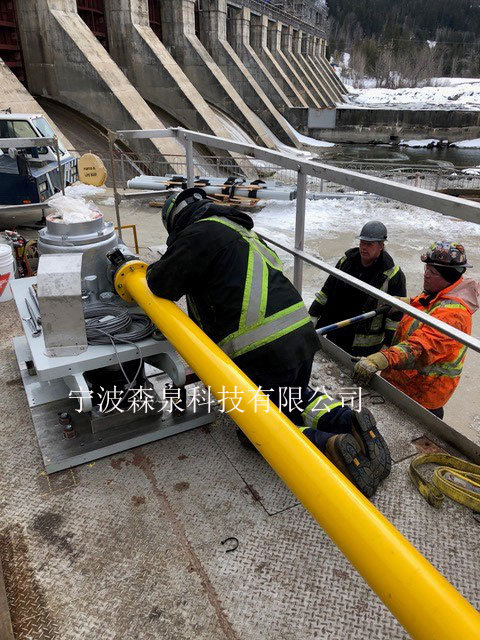

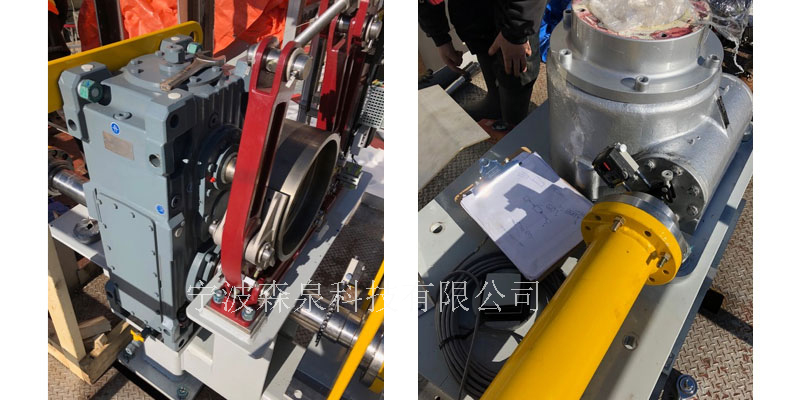

首先安裝右側中間軸,這是離大壩最近的一個。您可以看到可移動的激光/探測器單元安裝在鼓式制動器下方的輸出軸上。蝸桿傳動(圖,右上方)將是安裝有另一臺激光器/探測器的固定機器。激光對準數據是使用EasyTurn測量方法收集的,其結果顯示了未對準的量以及他們需要向哪個方向移動機器。
激光對齊工作完成
有一個小擺動空間在蝸桿驅動器,然而,大部分的修正是通過移動驅動器組裝。機械公司對墊片/中間軸采用了新的ANSI校準公差。它們都在規格范圍內,所以這項工作做得很好。
