活塞檢查有哪些要求

2023-03-22 644

活塞檢查有哪些要求

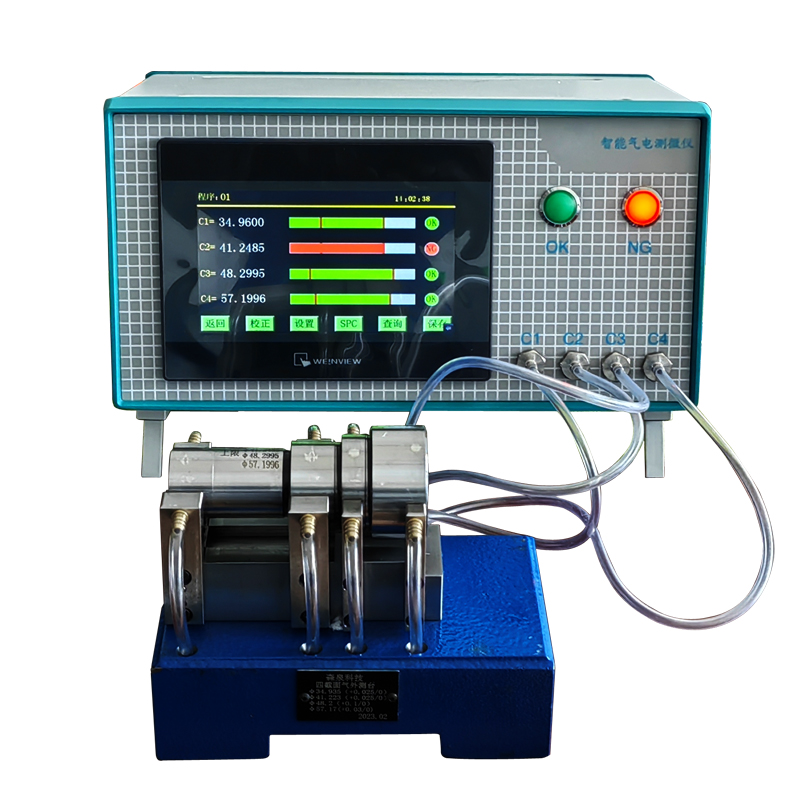

1、配合間隙的檢查:如何測量?jī)蓚€(gè)零件的配合間隙,

電子測微儀可以同時測量一個內徑尺寸,一個外徑尺寸,并顯示內徑減去外徑的差值并設定一個公差范圍,超出提示報警,也可以將顯示的值進行分組

實現不同的測量測深孔內徑、小孔內徑、窄槽寬度、外徑、槽寬、兩孔距、深度、厚度、圓度、錐度、同軸度、直線度、平面度、平行度、垂直度、通氣度和密封性等測量,分辨率可達0.1μm,適合于普通車間使用??蓱?yīng)用于冷機、汽車發動機等行業的精密部件檢測。對薄壁零件和軟金屬零件的橢圓度測量尤為適用。





2、活塞外圓直徑測量

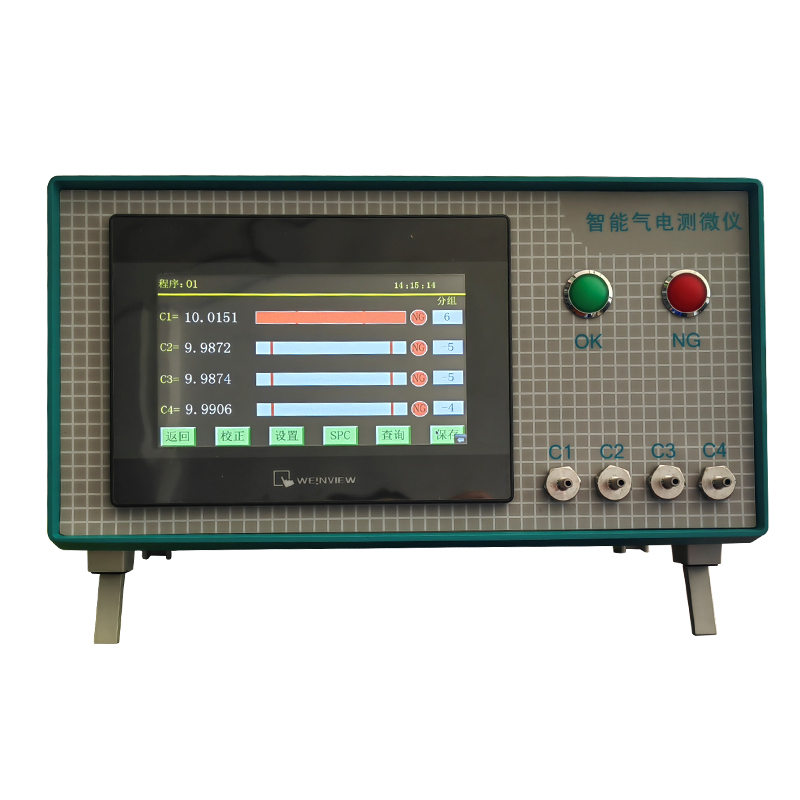

采用TFT觸摸屏,亮度高、壽命長,特別適合各種生產線環境的應用,制作了中文菜單操作界面,大大方便了操作和人機交互。

可配套等效孔徑為Φ0.5至Φ2.0的噴嘴體測頭;實現不同的測量測深孔內徑、小孔內徑、窄槽寬度、外徑、槽寬、兩孔距、深度、厚度、圓度、錐度、同軸度、直線度、平面度、平行度、垂直度、通氣度和密封性等測量,分辨率可達0.1μm,適合于普通車間使用??蓱?yīng)用于冷機、汽車發動機等行業的精密部件檢測。對薄壁零件和軟金屬零件的橢圓度測量尤為適用。



1.      主要基本性能

量程范圍(μm)

10

20

50

100

分辨率(μm)

0.1

0.1

0.2

0.5

示值總誤差(μm) ≦

0.2

0.4

1.0

2.0

示值變動性 (μm)≦

0.2

0.2

0.5

1.0

穩定性(μm)≦

0.2

0.4

1.0

2.0

外形尺寸

150(寬)X205(高)X62cm(深)

電源

AC185~265V     50HZ/60HZ

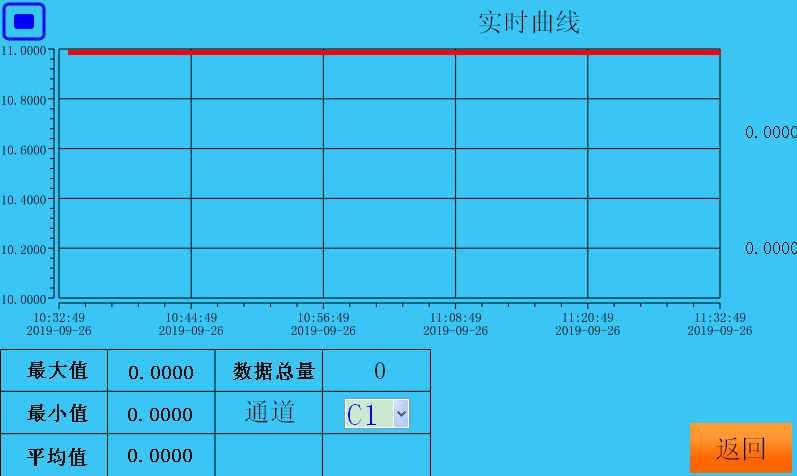

SPC功能:可對各通道平均值做單值移動曲線圖,并分析最大值、最小值、平均值,顯示點數與數據查詢時間段一致

數據查詢功能:查詢時間設置有兩種模式:模式一為起始時間+時間跨度;模式二為起始時間+結束時間,


測量:

 1) 常規測量:測量顯示產品的實際尺寸。超過設定公差,紅色多種方式提示,可打開聲音報警功能。

 2)數據保存:點擊保存,即可將當前測量數據進行保存;自動保存根據設置的測量時間來進行自動保存數據。在查詢中查詢數據。

 3)可測量產品的圓度(峰值功能)和對產品進行分組(分組功能,將不同階段尺寸進行分檔顯示)





3、活塞銷孔的測量


4.活塞表面輪廓測量

輪廓測量功能:

尺寸:包含水平距離、垂直距離、線性距離、半徑、直徑

夾角:包含水平角、垂直角、夾角

位置公差:包含平行度、垂直度

形狀公差:包含直線度、凸度、圓弧輪廓度

輔助生成:包含輔助點、輔助線、輔助圓

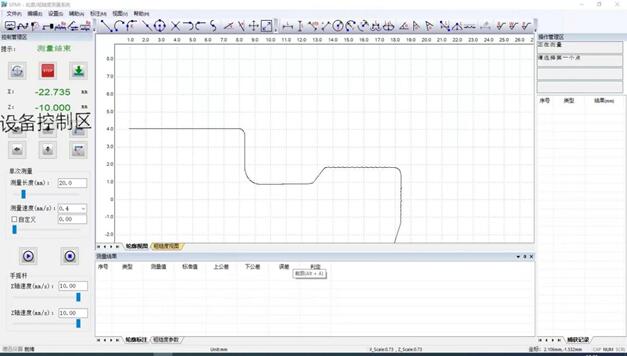

軟件系統界面如圖所示。系統界面主要包括:菜單、工具欄、狀態欄、圖形顯示區(輪廓及粗糙度視圖)、標注信息區(輪廓標注及粗糙度參數列表)、系統參數顯示區、設備控制區。


1)          菜單/工具欄:見菜單和工具欄部分相應內容。

2)          狀態欄:顯示當前操作提示、光標在圖形顯示區的坐標等信息。

3)           系統參數顯示區:用于顯示和設置設備參數、測量參數及顯示參數等系統參數。


輪廓粗糙度儀SPMI-200D打印輸出

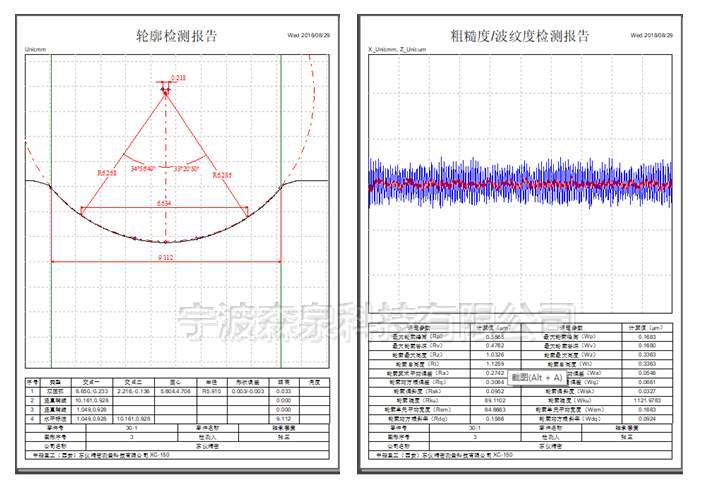

 零件測量、標注及參數評定完成后,可以將檢測結果打印出來。用戶通過打印信息設置對話框輸入檢測報告打印信息(零件名稱、零件號、檢測人、公司名稱等)以及選擇格式輸出選項(輪廓/粗糙度圖形、輪廓標注信息列表、粗糙度評定參數列表),查看打印預覽結果即為打印結果,如圖所示。


  此時選擇打印功能,則能得到所需結果——一份精美的檢測報告!

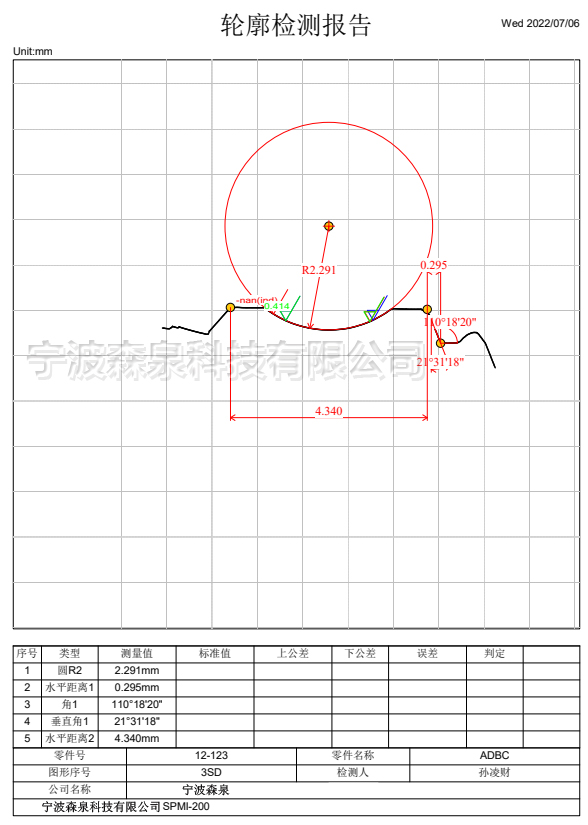

輪廓粗糙度儀SPMI-200DPDF檢測報告模板
