著眼于安全的法蘭平直度測量創新
Easy-Laser?是世界上最大的風力發電行業激光測量系統供應商之一。該公司也是旋轉技術激光系統(見E915法蘭平面度測量工具)的開發方面也是創新的領導者,該系統允許由一名技術人員而不是兩名技術人員進行塔的法蘭平整度測試。這明顯降低了成本,E915也是無線的,這意味著法蘭平面度測量可以在不到一半的時間內完成。對于那些需要快速和準確結果的客戶來說,這是一種價值,特別是在修正或返工完成之后。這些只是Easy-Laser法蘭平整度測量工具成為行業標準的幾個原因。

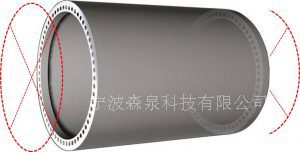

周所周知,風力發電行業正在壯大。您可能會說,它正在用自己的創新重新發明自己。您只要看看一些新大樓的大小就知道了。然而,在測量這些大型塔架截面時,會出現了一些問題。直徑超過4米的塔段代表著巨大的重量。這種重量導致法蘭變形。這也使得依靠法蘭平面度測量結果變得困難——直到現在。

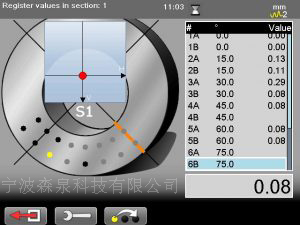

使用Easy-Laser?全新獨特的法蘭測量程序,可以測量四個部分(圖-左下),這些部分在數學上合并成一個完整的圓圈。計算結果與塔架截面的實際垂直定位相對應。
新的平面度測量程序不僅解決了法蘭變形問題,而且可以在地面上進行完整的法蘭平面度測量。

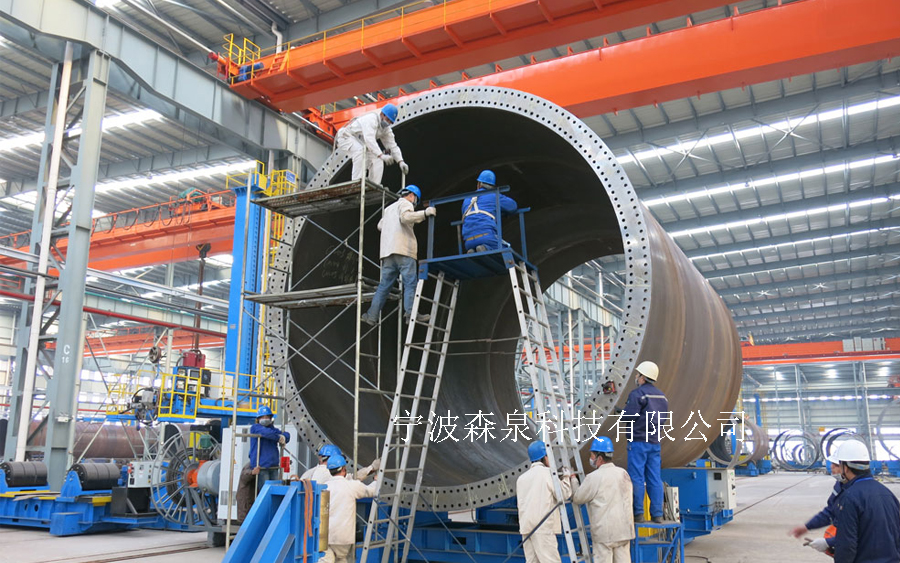

這是針對塔建筑商的新安全標準,因為不需要爬梯子或天窗。使用傳統方法,作業人員必須在危險的高空作業,通常需要更多的人力來搭建平臺等(下圖)。這項創新的目標是使作業過程更安全。這是一個很好的副產品,也使它成為一個更有效的工藝。
直接在3D中評估

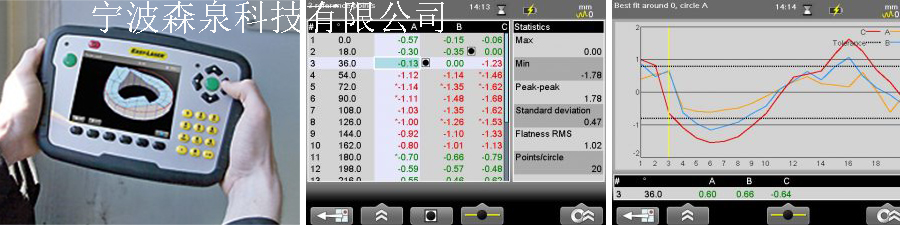

Easy-Laser?法蘭平面度測量工具提供了更有效的工作方式。在測量和評估結果后,您可以立即在顯示單元中以3D圖像的形式看到結果。這也可以直接在現場完成,而不必像以前那樣停下來到帶有單獨分析程序的PC機上。這使得生產效率大大提高。藍牙探測器使您能夠無線工作,更自由。當然,完整的文檔報告也是可用的!
Easy-Laser在風力發電行業有許多其他過程的應用,塔制造商使用Easy-Laser?系統,為此,任何行業需要測量直線度,平整度,正方形,平行等。換句話說,使用這些系統進行幾何測量。例如,可以測量法蘭的平行度。
使用激光測量系統的過程是對齒輪箱和發電機進行校準,無論是在生產中還是在連續維護工作期間。風力渦輪機內部發揮著很大作用。因此,維修技術人員的安全非常重要。在工作安全方面,Easy-Laser?軸校中系統有幾個優點,簡化了工作,并確保了維修技術人員的安全。使用Easy-Laser?軸對準系統,即使聯軸器拆卸和制動鎖定,齒輪箱和發電機也可以對齊。
這樣,即使在風更大的惡劣天氣條件下,維修技術人員也可以進行校準,但仍然如此。
