激光幾何測量?jī)xEASY-LASER E920

2023-03-21 985

激光幾何測量?jī)xEASY-LASER E920

  直線度測量;垂直度測量; 平面度測量;實時顯示測量值;測量結果可通過計算機保存并文本輸出、打印.測量過程中可以隨時添加或刪除測量點,測量點數目多達999個,最大測量距離40m. 測量精度:0.001mm。



激光幾何測量?jī)xEASY-LASER E920技術性能:

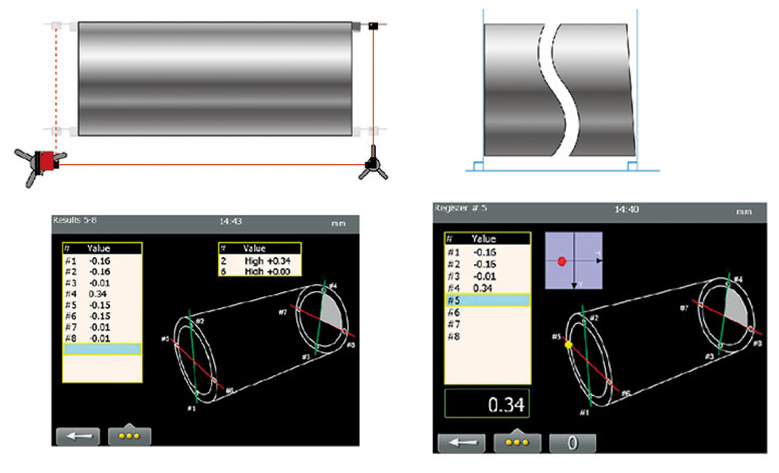

u   直線度測量:適用于機器基礎、軸、軸承座、機床的檢驗:同時測量水平和垂直方向,將探測器放在需要測量的位置并記錄數值,測量后選擇兩個合適的測量點作為基準線,其他測量點相對于基準線的數值就出來了,測量中可以增加或刪除測量點。

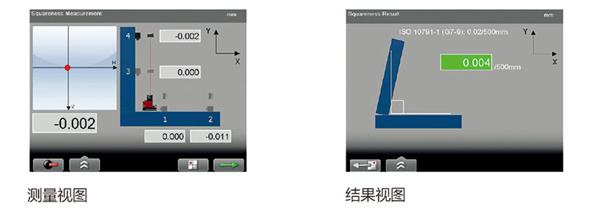

u   垂直度測量:當測量直角時,首先在X方向上測量?jī)牲c(diǎn)并記錄,然后使用激光發射器D22內置的棱鏡,使激光束偏轉90度;在Y方向上測量?jī)牲c(diǎn)并記錄,測量值轉換為角度值,顯示為X與Y方向上的偏差。

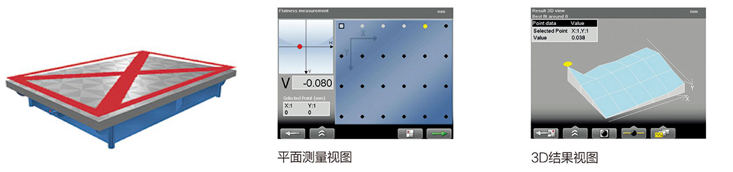

u   平面度測量:可以測量矩形平面或圓形平面的平面度,將探測器放在需要測量的點上,記錄測量值,測量后選三個測量點作為基準面,其他測量點相對于基準面的數據就會顯示出來


u   平行度測量

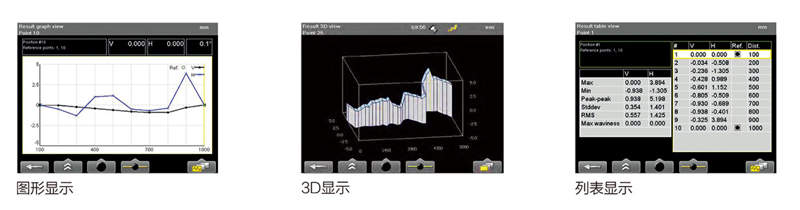

u   實時顯示測量值

u   測量結果可通過計算機保存并文本輸出、打印

激光幾何測量?jī)xEASY-LASER E920技術參數:

u   測量距離:40m

u   測量精度:0.001mm

(1)、主機顯示單元:

u  類型:  5.7”彩色屏幕,中文界面

u  顯示精度:0.001mm

u  電源管理:無間斷電源管理系統

u  電池:內置大容量鋰離子充電電池

u  工作溫度:-10 ~ 50℃

u  接口:USB

u  無線連接:ClassI藍牙連接技術

u  存儲:大于10000條測量數據

u  輔助功能:計算器,單位轉換器

u  防護等級:IP Class 65

u  制作材料:氧化鋁/ABS工程塑料

u  抗干擾:光學濾波、環境光線干攏屏蔽

(2)、藍牙單元

u   無線連接:ClassI藍牙連接技術

u   工作溫度:-10~50℃

u   防護等級:IP66,IP67

u   外殼材料:ABS

(3)激光接收器單元

u  激光接收器類型:雙軸PSD

u  接收面積:20×20mm

u   測量精度:0.001mm

u   測量誤差:±1%

u   傾角計精度:0.1°

u   溫度傳感器:±1℃

u   工作溫度:-10~50℃

(4)激光發射器:

u  制作材料:氧化鋁

u  激光類型:半導體激光器

u  激光波長:635-670nm,紅色可見光

u  激光安全等級:2級

u  激光輸出功率:<1mW

u  激光束直徑:6mm

u  測量距離:40米

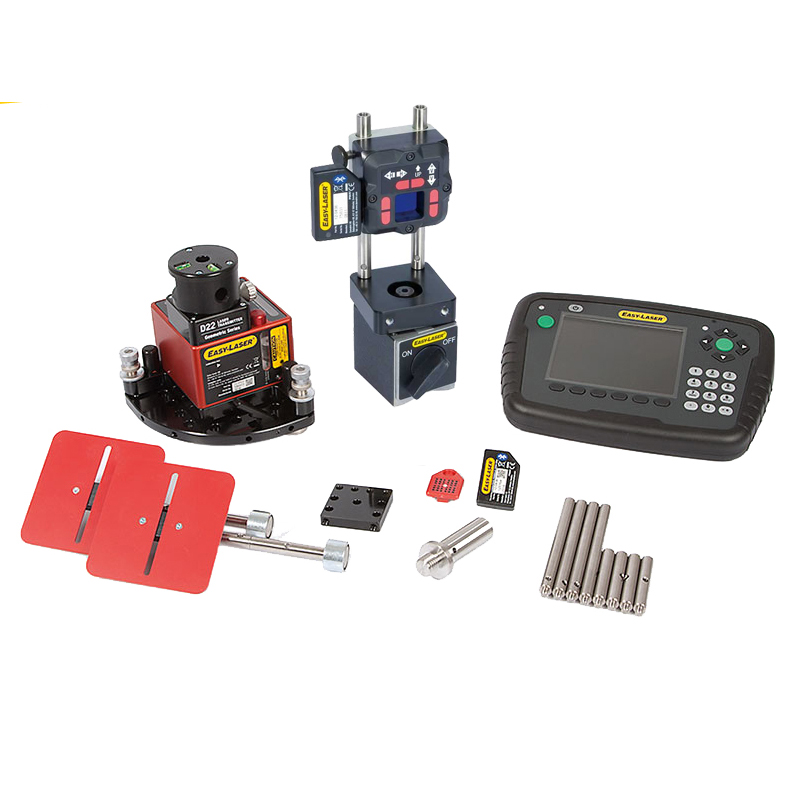

激光幾何測量?jī)xEASY-LASER E920系統包括:

§  1 個顯示器設備

§  1 個激光發射器

§  1 個接收器

§  1 個藍牙? 設備

§  1 根長為 2 m 的電纜

§  1 根長為 5 m 的電纜,延長電纜

    1 個帶可轉動頭的磁座

§  2 個粗略對中目標

§  1 個偏移固定器

§  6 個固定桿,60 mm

§  6 個固定桿,120 mm

§  1 個 5 m 卷尺

§  1 根 USB 電纜

§  1 個電池充電器 (100–240 V AC)

§  1 個攜帶式儀器箱
