軸對準和機器安裝的新標準是所有從事旋轉機器工作的人必須遵守的。
旋轉機械最重要的方面無疑是機器的安裝或重新安裝。還有其他因素,如操作程序和設計缺陷——甚至不正確的潤滑——但主要因素是安裝。
這是決定機器預期壽命的關鍵因素。我們必須問自己一些棘手的問題。我們有合格的人來做這項工作嗎?他們接受過培訓嗎?在什么水平或標準上?我們是否有正確的對準設備來完成這項工作?這是一個非常類似于故障分析的練習,你有問題,但你必須得到或給出誠實的答案。
當你問你的員工接受的培訓水平或標準是什么時,答案是“僅限在職培訓”?或者,如果你求助于企業家,答案是“我們不知道”?我們只是假設他們知道自己在做什么。你看,到目前為止,還沒有一個標準的軸對齊,讓我們每個人都可以工作或比較。
最近,美國聲學學會和美國國家標準協會在美國發布了一項新標準:
一、軸對中方法,一般原則、方法、實踐和公差。
這個新標準對我們的行業來說是一件大事,將幫助我們在所有的安裝工作和更多。這是世界上第一個此類標準。我也希望其他國家也能采用它,如果國際標準化組織也能采用它,我也不會感到驚訝。
1、標準是什么?
標準是建立規范和程序的出版文件,旨在確保人們?nèi)粘J褂玫牟牧?、產品、方法和/或服務的可靠性。想象一下,如果我們沒有我們每天在我們工作的行業中使用的健康和安全標準。
誰應該使用這個標準?
如果我們看看這一點上的標準,它說:目標用戶是設計、安裝或維護旋轉機械的工匠、一線主管、維護人員、程序編寫人員、施工人員和工程師。
2、基本要素
標準是發展的基本要素,它建立了所有人都能理解和采用的一致程序。它們支配著我們的生活、工作和交流方式,簡而言之,支配著我們所做的一切。
3、應用實踐
標準不是實用的手冊。他們寫了具體的建議和義務。他們還提供建議。例如,該標準包括機器安裝過程的流程圖——這是一個推薦的指南。
該標準是根據測量、分析、校正和文件編制的基本技術組成部分制定的。它告訴你需要測量什么。以下是該標準介紹部分的一個例子:
這里描述的測量是機械的,描述了定義和影響軸對齊的幾何特征。有許多類型的旋轉機械系統,并不是所有的參數都能完全識別。下面列出了在典型系統上需要測量的內容(如果有的話),以了解現有的條件以及如何進行。
√底座的平整度和水平度;
√軸磨損;
√聯軸器磨損;
√管道和管道的變形;
√瘸腳;
√靜止機器向運行機器的移動;
√軸的中心到軸的中心;
本節定義了這些參數和適用的公差,以及可接受的測量方法。

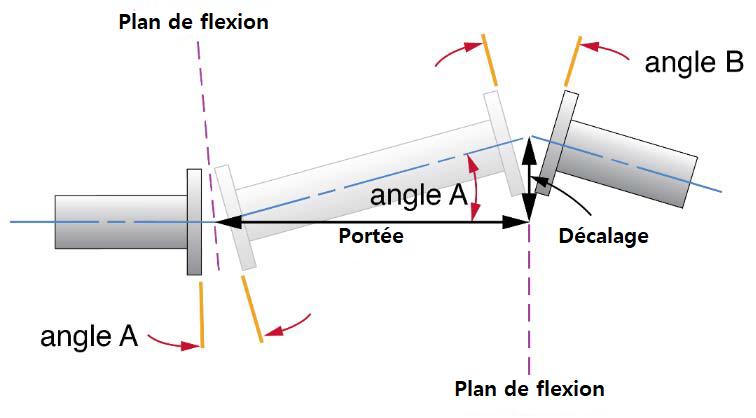

它不僅會給你一個關于你的底座水平的建議,而且還會給你一個關于底座平面度的建議,包括整個底座共平面度的公差。軸對中公差已擴大,以提供最小、標準和精度公差水平。他們現在有關于有兩個彎曲平面和簡單平面的墊片聯軸器的指示,即短/封閉聯軸器。所有這些都用簡單的表格和圖表表示,如下所示。
甚至還有關于應該記錄哪些內容的建議。它們可以用來向承包商證明你想在報告中看到什么,或者作為你自己的員工的模板。附錄給出了不同比較器配置的公式,同時顯示了比較器工作的圖形或建模技術。因此,它不僅適用于擁有激光系統的公司,而且適用于所有使用的方法。該標準給出了熱生長公式,這對離線(OLTR)分析很重要。我喜歡的一件事是一個簡單的清單。這聽起來并不多,但如果你使用它,它會讓你保持正軌和誠實(我們不會拐彎抹角),所以它很強大。
只需說,這個新的軸對準標準提供了許多重要的信息,將幫助您為您的業務設定標準,并非常值得的小價格。
