是時候更加重視我們的皮帶和滑輪了

2023-03-17 643

1皮帶輪.jpg皮帶驅動的機器是維修行業的戰場——“他們不尊重!例如,看看下面的圖片。皮帶驅動的機器需要比現在更多的關心。我想向您展示兩項創新,這兩項創新將大大提高您在這些高效驅動器上的維護工作。我還想向你們展示為什么我們使用皮帶驅動器的一般方式是一個很好的例子,使許多人無法獲得可靠性。


首先,我想說的是,一些人/組織確實理解做好這項工作的重要性。我記得一個叫加里·伯格的人,他寫了一篇關于提高皮帶傳動效率的好文章。他說,他“希望有三到五年的時間,一條全天候工作的皮帶?!蔽蚁嘈潘靼走@一點,你也能做到。記住,它不是一個永遠旋轉的屋頂風扇,它是一個工作的機器,需要很大的動力來旋轉。

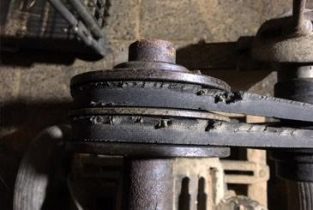

我說這些引擎沒有得到它們需要的尊重的原因是經驗。像你們很多人一樣,我看到皮帶被撕裂,然后一組新的齒輪被啟動。我看到安裝了壓縮空氣槍的大滑輪,它們的錯誤從未被檢查過,所以它們在軸向平面振動。我看到了用于對齊的弦或用于對齊的鋼齒條的角長度。我見過氣槍被用來拉緊皮帶,即使你走在上面,皮帶也不會有缺陷。和皮帶涂層,這是使用一個罐頭一次,試圖防止皮帶磨削。如果你第一次就打算把工作做好,這一切都是不可接受的。


一、什么是皮帶不對中?

皮帶過早斷裂的第一個原因是熱量。熱量使皮帶干燥,導致開裂和滑動,然后結束不遠。熱量是由于不對中引起的摩擦。為了糾正錯位,我們需要糾正水平和垂直平面的偏移和角度誤差。

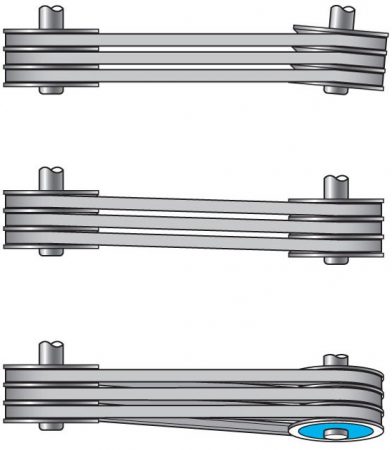

第一個皮帶在水平面上有角不對中(腳趾出和腳趾進);

第二個皮帶顯示平行不對中(偏移/偏移);

第三個皮帶顯示兩個平面的角度和平行不對中(偏移/偏移)的組合。這是我們通常試圖糾正的。


很難糾正這種不對中的一個原因是,當你拉伸皮帶時,你不斷地糾正對中。如果你曾經使用過一個可調節的電機底座,它有一個中央調節螺栓,允許電機旋轉,當你拉緊它,這至少是一個挑戰。這些底座重量輕、靈活、價格便宜。它們的低成本是它們被使用的原因,但存在隱性成本。使用這種基本類型,您將執行更多的維護工作,所以沒有節省。令人沮喪的是,你不知道基礎正在減弱,直到為時已晚。這是因為當你用尺子對準滑輪時,它不是你肉眼可以看到的東西。當你拉伸皮帶時,你仍然需要補償或調整對齊。



二、影響皮帶對準的創新

這是我之前提到的第一個創新。它并不新鮮,但它可能沒有引起你的注意,因為它隱藏了它的光輝。

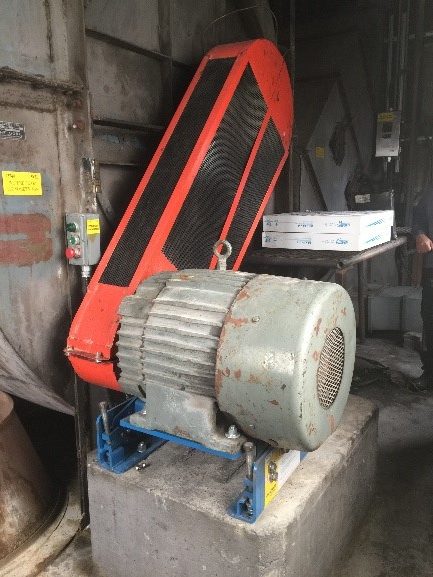

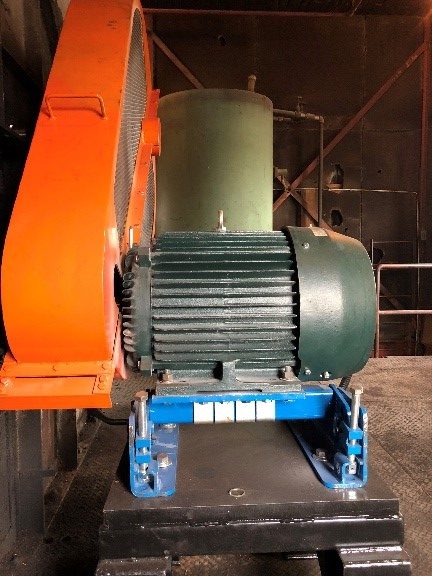

這里有兩個相同風格的底座,用于驅動合理大小的風扇(上圖)。你可以看到它們比普通的底座高,這是由于電機可以向前和向后旋轉,以允許張力。樞軸點是一個方形管與橡膠插入,以產生阻力。這樣做的效果是用彈簧加載皮帶的張力。這降低了電機軸承上的張力,因為張力太大。底座堅固,不彎曲,但允許有角度的運動。安裝很簡單,但你仍然需要檢查鞋底是否像你通常做的那樣柔軟或彎曲。


該系統的獨創性在于,它將皮帶安裝的兩個關鍵部件分開。皮帶的對準和張力。通過移動和密封底座,滑輪可以正常對齊。然后,只需轉動電機來拉動皮帶。張力不會影響對準,因為電機是直的。保持對齊,對張力沒有影響。


這是簡單和有效的,只要你使用正確的工具來執行對齊??纯次覀冊诰S護領域取得的進步,但我們?nèi)匀皇褂美K子或尺子來執行對齊。我想說,這仍然是今天常見的皮帶對準形式。用一根繩子把兩個滑輪對準應該是過去的事了。這屬于黑暗時代。我知道埃及人用結繩建造了奇妙而精確的東西,但我想那一天對我們來說已經過去了。必須使用激光。


為什么?因為當你用激光測量時,你可以從3小時到9小時測量水平,同時從12小時到6小時測量垂直。試圖用一條規則來做到這一切是極其困難的,甚至是不可能的,這就是“它已經足夠接近了”這句話的意義所在。



三、看看其他您可能不知道的創新設備。這是一個簡單的XT190無線數字工具,允許校準皮帶滑輪,滑輪或鏈輪。


它在水平和垂直平面上提供公制或英制的實時數字讀數。它是用磁性支架安裝在滑輪上的。你可以使用免費的應用程序在Easy-Laser屏幕、平板電腦甚至手機上實時查看機器的運動。事實上,它是世界上唯一的數字皮帶和鏈條對準系統!



四、對齊過程

從中午12點到早上6點的垂直面開始,通過增加或移除底座墊片進行調整。我們從貨艙的垂直面開始。如果您從水平面開始,將電機從一邊移動到另一邊,然后在垂直面進行校準,您將無意中干擾您已經進行的水平對齊調整。因此,最好從垂直開始,必要時關閉電機。


然后修正水平面(腳趾出和腳趾進)。這將消除兩個平面的角度。最后,通過在軸上向前或向后滑動滑輪來調整偏移量。這是相同的過程,你可以使用視覺/光學系統或數字激光系統。


你可以使用的一個小技巧是把激光發射器放在固定的機器上,例如風扇。激光束將被導向發動機。光束將通過發動機前面,并將在固定部件上可見,如管道或墻壁等。你標記光束到達的位置,當你對電機施加張力時,你看著它。如果橫梁偏離標記,則表示固定的機器底座彎曲。

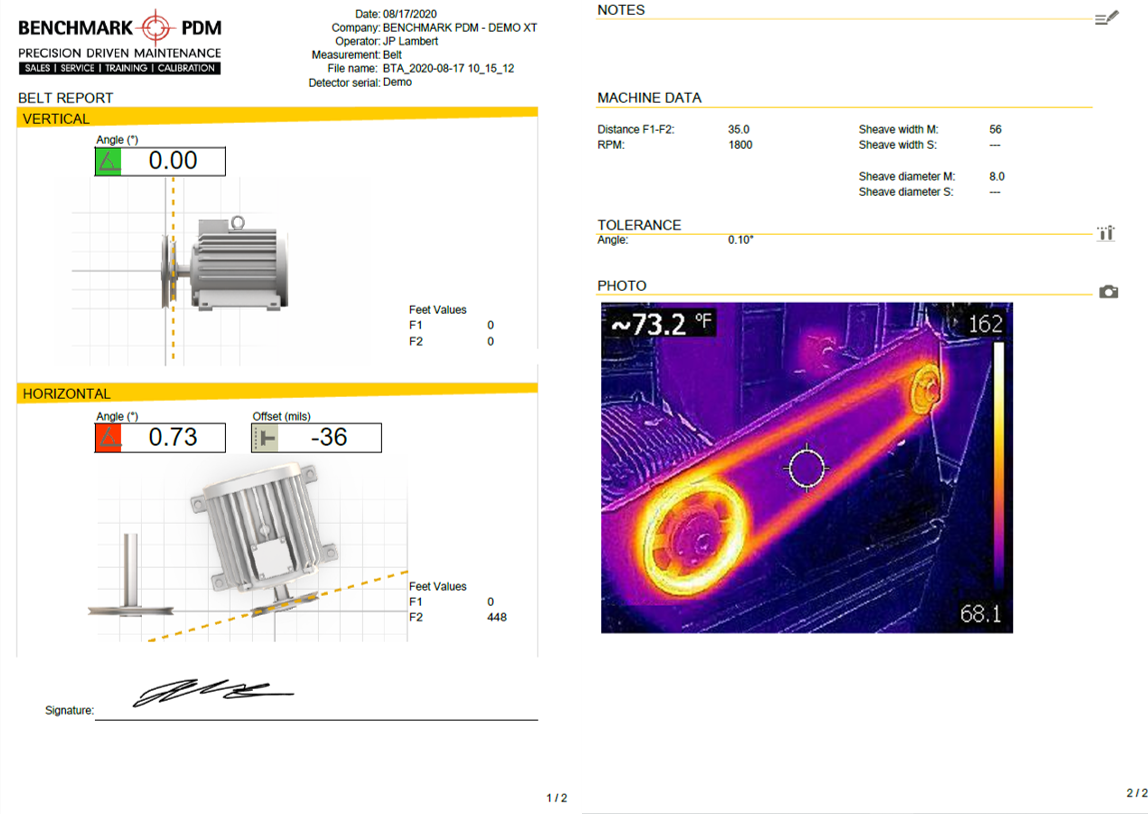

這個激光系統令人印象深刻。對我來說,最好的功能是您可以以PDF格式創建“as found”報告和“as alignment”報告(參見下面PDF報告示例)。您可以通過屏幕上的電子郵件或電話將此報告發送給您的客戶、老板或計劃人員,他們可以將其附加到機器歷史中。


這一點很重要,因為一些皮帶傳動可以減少產量。如果您想提高工廠資產的可靠性,并在丟失皮帶后決定進行故障分析,那么如果沒有文檔,您只會對所發生的事情感到驚訝。
