Easy-laser E980鋸木廠系統將幫助提高鋸木廠的效率并節省資金。該系統測量直線度、平面度和垂直度。使用簡單,即使對于維護和生產人員也是如此。
一、產品信息

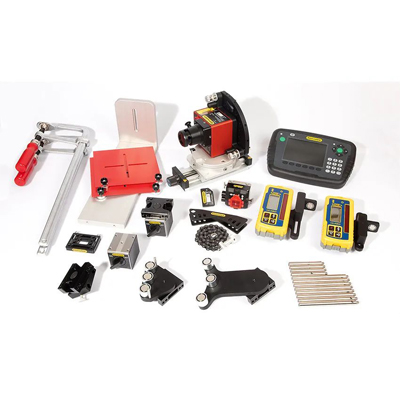

Easylaser E980是一種基于激光的測量和對齊系統,可幫助鋸木廠充分利用其設施。正確設置機器可以保持高生產率和最少的時間生產最高品質的產品。

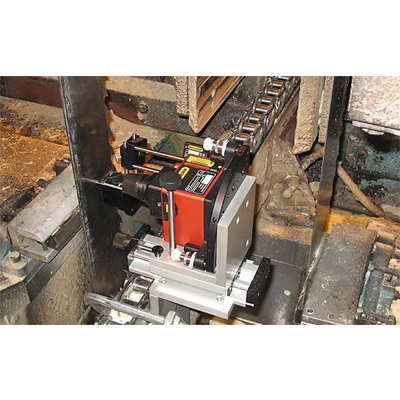

Easylaser E980使測量和調整減速器、反支撐、帶鋸片和圓鋸片變得快速而簡單。E980中的激光發射器可以用作一個點或者一個旋轉點,它提供了一個“平面”來進行測量。它取代了傳統的在中心張緊的繩索,使您可以在機器中自由移動、擰緊和調整,同時實時跟蹤調整結果;
如果愿意的話,可以使用E980測量與垂直和水平平面相關的直線度、垂直度和平面度。該系統易于生產和維護人員使用,適用于帶鋸和圓鋸,此外,他非常適合測量平面度并確保底座保持穩定和水平。
通過減少生產中斷和鋸材質量的提高,可以快速獲得投資回報;
使用Easylaser E980的好處
√減少意外停機時間;
√更好的產品質量;
√更長的刀片使用時間;
√軸承使用壽命更長;
√振動??;
√較少廢料;
二、產品特點
√測量程序
以下特色程序是本系統最常用的程序
請單擊此處查看可能性的完整概述
需要的配件
√直線度測量
使用我們的直線度測量程序,您可以輕松測量長軸、軋輥、軸承、底座、機器結構等。只需在測量前或測量時定義多個測量點即可,您將能夠以圖形和數字方式獲得水平和垂直對齊的結果;
√平面度測量
用于測量機器底座、機器工作臺面的平面度/扭曲度的程序,具有先進的“最佳擬合”計算
√垂直
用于測量機器和裝置中的垂直度;
√平行度測量
用于軋輥、導軌、高架軌道、龍門架、金屬板切割機、生產線等的平行度測量;
三、智能功能
√測量值過濾器:即時在惡劣的測量條件下,數據波動大時,有助于提高精度。來自相鄰機器的空氣湍流和振動與Easylaser過濾器功能無法匹敵;
√模板:將測量文件保存為模板,包含機器數據和設置,以快速開始測量;
√多種語言:該軟件提供14種語言;
四、文件
√使用“Easylink”數據庫程序,您可以在一個地方保存和組織所有測量,生成包含數據和圖像的報告并導出到您的維護系統??梢宰远xExcel報告的外觀、哪些數據應該可見以及應該放置在何處。該程序具有清晰的文件夾結構,您可以在其中將文件從人機界面拖放到數據庫中;
√保存到USB儲存器
您的文件從顯示單元保存到USB并復制到其他設備;
√保存到內置內存
將所有的測量保存在顯示單元的內部儲存器中;
√創建PDF報告
測量完成后,可以生成包含圖形和測量數據的PDF報告。有關測量對象的所有信息都已記錄在案,可以根據需要添加公司的微標和地址信息;
√打印輸出
使用熱敏打印機在本地快速打印所有測量數據;
五、技術參數
顯示單元 | |
名稱 | E51 |
部件號 | 12-0418 |
顯示類型/尺寸 | VGA5.7彩屏。LED背光 |
顯示分辨率 | 0.001毫米/0.05毫米 |
內置電池 | 重型鋰離子充電 |
電池倉 | 對于4*R14 |
連接 | USB A、USB B、Easylaser裝置、充電器 |
工作溫度 | ‘-10-50℃ |
通訊 | BT無線技術 |
內部儲存器 | >100000次測量可以被保存 |
幫助功能 | 計算器、單位換算器 |
環境保護 | IP等級65 |
外殼材料 | PC/ABA+TPE |
尺寸 | 寬*高*深 250*175*63毫米 |
重量(不含電池) | 1080克(2.4磅) |
激光發射器 | |
名稱 | D23 |
部件號 | 12-0168 |
激光類型 | 二極管激光器 |
激光波長 | 630-680nm,可見紅光 |
激光安全等級 | 2級 |
輸出 | <1毫瓦 |
光束直徑 | 6毫米[1/4"]光圈 |
工作區域、范圍 | 20米半徑[65'] |
電池類型 | 1*R14C |
工作時間 | 大約15小時 |
調平范圍 | ±30毫米/米[±1.7°] |
水平氣泡 | 0.02毫米/米 |
旋掃精度 | 0.02毫米/米 |
外殼材料 | 陽極氧化鋁 |
尺寸 | 寬*高*深 139*169*39毫米 |
重量 | 2650克 |
探測器 | |
名稱 | E5 |
部件號 | 12-0509 |
通訊 | 無線單元12-0436(單獨項目) |
探測器類型 | 2軸 PSD 20*20m[0.78"sq] |
雙檢測技術 | 可以檢測旋轉和靜止激光 |
顯示類型 | 不適用 |
分辨率 | 0.001毫米[0.05密耳] |
測量精度 | 自旋±10μm ±1%/固定光束±10μm ±2% |
傾斜角 | 0.1°分辨率 |
熱傳感器 | ±1℃精度 |
環境保護 | IP等級66和67 |
內置電池 | 鋰離子 |
工作溫度 | ‘-10-50℃ |
保護 | 不受環境影響 |
外殼材料 | 陽極氧化鋁、塑料 |
尺寸 | 寬*高*深 60*60*42毫米 |
重量 | 186克 |
無線單元 | |
名稱 | 用于E7、E5、E4、ES、EM、ESH、EMH的無線單元 |
部件號 | 12-0436 |
通訊 | BT無線技術 |
溫度范圍 | ‘-10-50℃ |
環境保護 | IP等級66和67 |
外殼材料 | ABS |
尺寸 | 寬*高*深 53*32*24毫米 |
重量 | 25克 |
