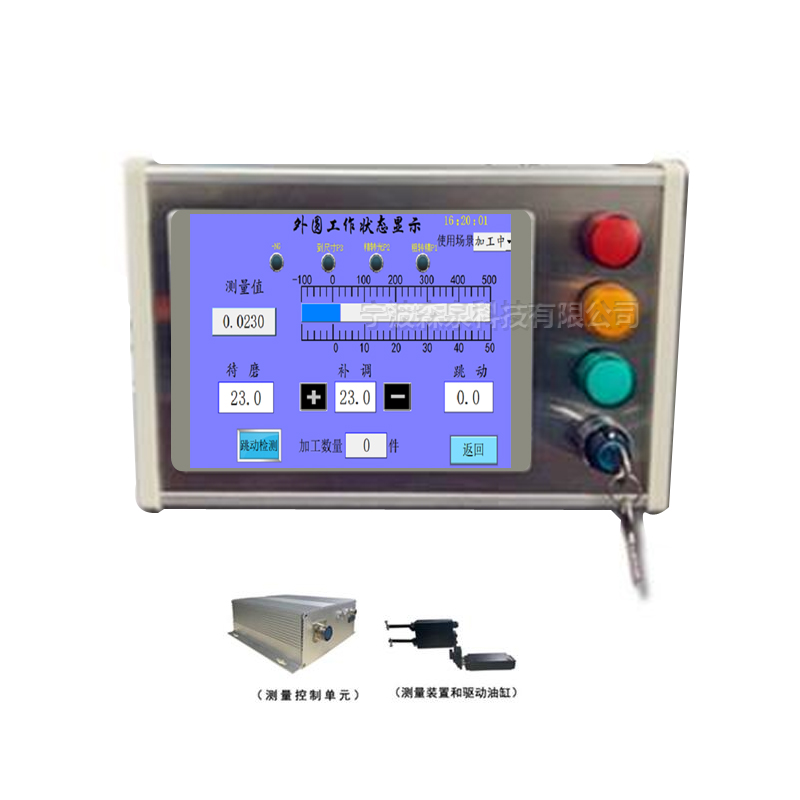

機加工在線尺寸測量?jī)x
又叫“外圓磨削在線測量?jī)x”或“內孔磨削在線測量?jī)x”，在磨削過程中，MPE系列主動測量控制儀不斷對工件進行測量,根據工件尺寸變化向機床提供各種控制信號,從而提高外圓或內孔等的磨削精度,生產效率及可靠性?？膳c機床PLC進行數據通訊，MPE系列主動測量可根據測量結果，計算補償信號發送到機床PLC控制系統,控制系統可根據補償信號控制機床進行刀具補償。
主動測量MPE系列特點
1.寬范圍、高精度、高穩定性
2.完善的保護功能
3.可進行和差演算
4.可連接1至2個測量裝置
5.可在運行時對設定尺寸進行修改.
6.可在線測量，也可機后測量
主動測量MPE系列性能指標
測量范圍 | 士1000um | 分辨率 | 0.1μm |
示值誤差 | 1%F-S | 示值變動性 | 0.8μm/30次 |
顯示范圍 | 士1000um | 調零范圍 | -50 ~ + 50um |
長時間穩定性 | 0.8μm/8h | ||
主動測量MPE系列測量界面

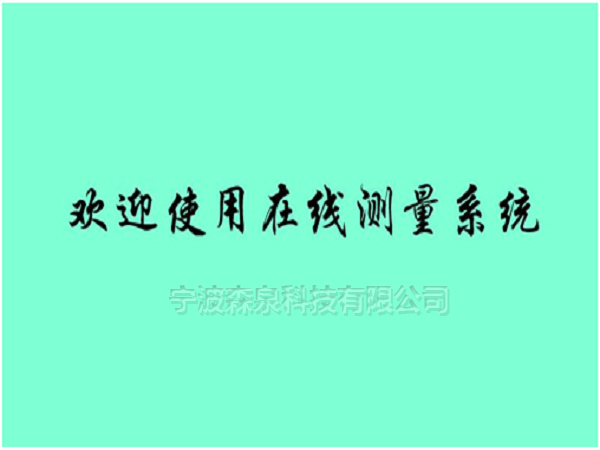

歡迎界面
（5s后自動進入加工中操作面板。）
.加工中操作界面： 展現本儀器的各項功能，點擊各功能鍵，進入相應的界面。
3. PH功能界面

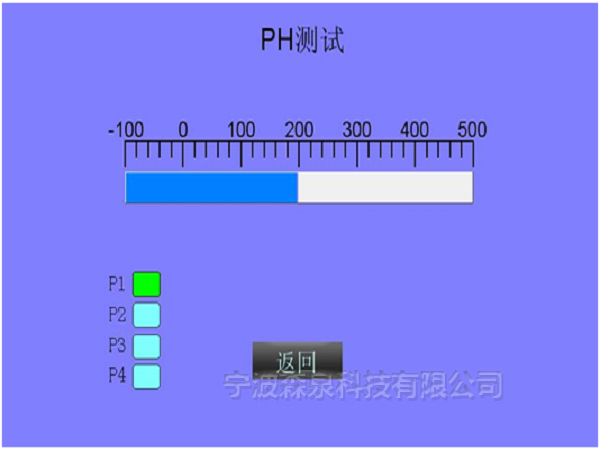

在“加工中操作面板”點擊“PH測試”按鈕進入下圖界面。在灰色區域點擊并拖動改變 PH 值，模擬加工件尺寸的變化，該值與所設定的各信號點相比較,然后輸出控制信號，從而檢驗控制儀輸出和機床接口是否正確連接。
4.設定界面

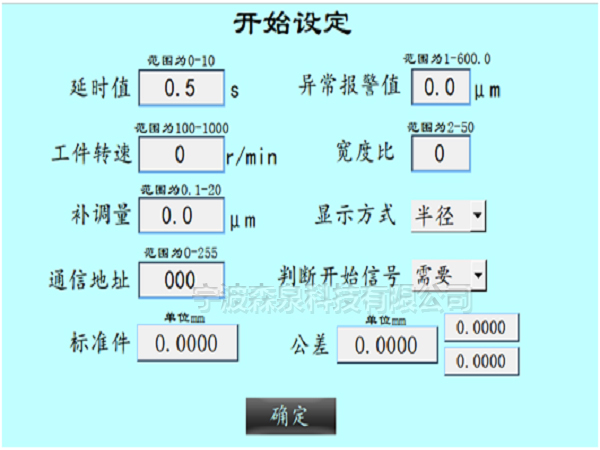

在“加工中操作面板”點擊“開始設定”按鈕進入下圖界面。
5.工作狀態顯示界面

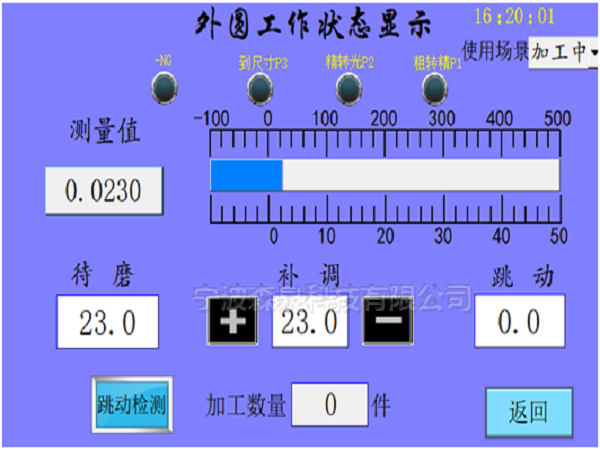

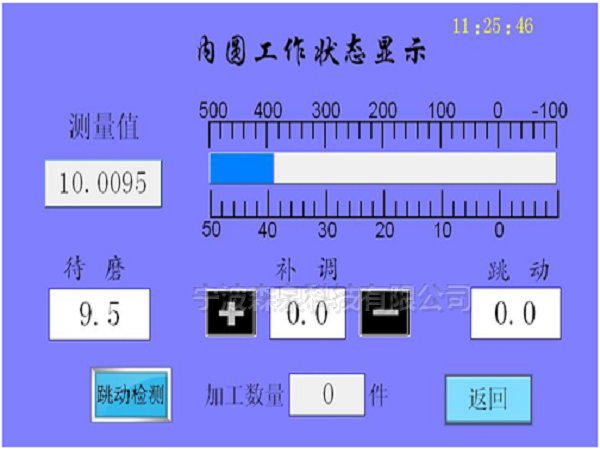

當各種數值都設定好后，在“加工中操作面板”點擊“啟動”按鈕，便進入自動測量狀態（儀器上電時自動進入）。外徑與內徑對應不同的工作狀態顯示界面，分別如下圖所示：
使用條件
1）環境溫度：0～40℃。
2）濕度：90%以下或無凝露。
3）震動：<0.1G。
