多通道氣動量?jī)x

可滿足一般幾何尺寸，形位誤差的 測量，可結合測量裝置采用各種數學模型計算出同軸度、橢圓度、跳動、圓柱度、平面度、垂直度等形位誤差結果；測量結果可進行分組并具有超差報警功能。在“ 數 顯” 方式中，每組顯示的前面三個圓圖形框從左往右分別表示下超差、合格和下超差；紅色表示超差； 綠色表示合格。當某一通道測量數據超差時， 該通道對應 的輸出數字接口給出報警信號。數據通訊功能可使現場多臺量?jī)x組成網絡，通過專用軟件形成SPC統計圖表以實現現場在線質量管理等等。也可以根據客戶要求定制功能。

分辨率：可以達到0.0001mm。

易讀數：顯示窗口直接顯示測量結果，省去計算。也可以連接大屏顯示，

1.高精度、寬范圍：的設計加大了氣動測量的線性范圍，從而使測量的精度得以提高，并且使普通氣測頭的壽命延長了50%；　　

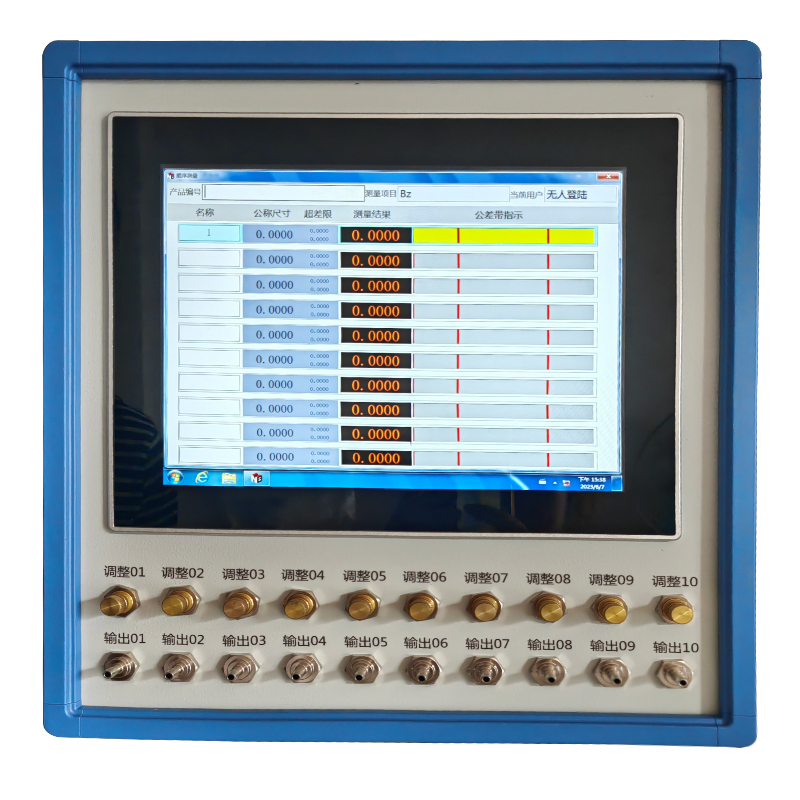

2.使用觸屏顯示測量結果：綠色表示合格，橙色表示警告，紅色表示超差；指示方式具有點、段、柱三種形式可選擇。也可以顯示圓度值　　

3.調整方便：鍵置零，調整放大倍率方便　　

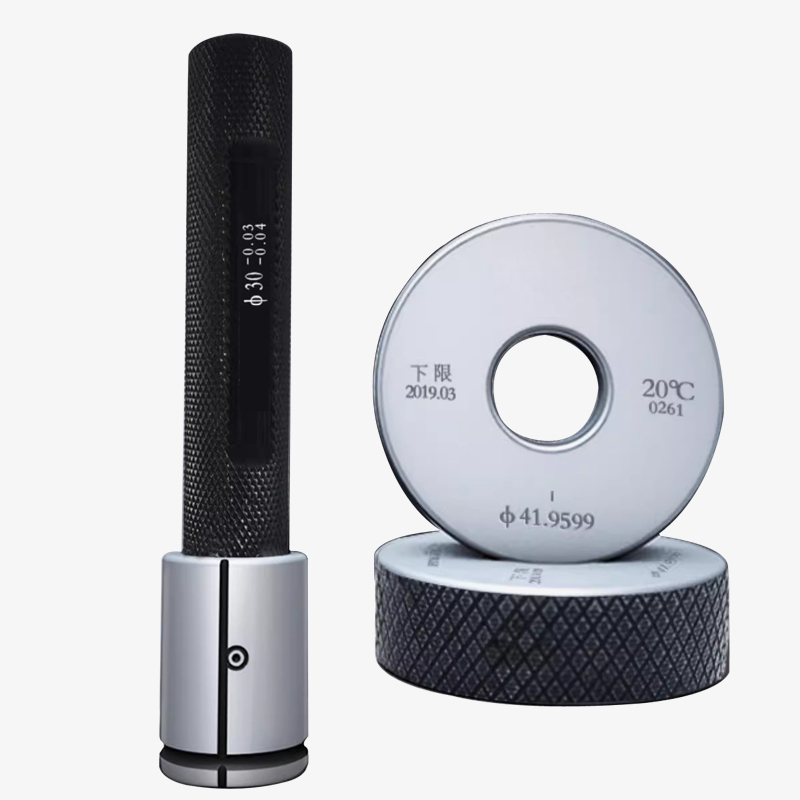

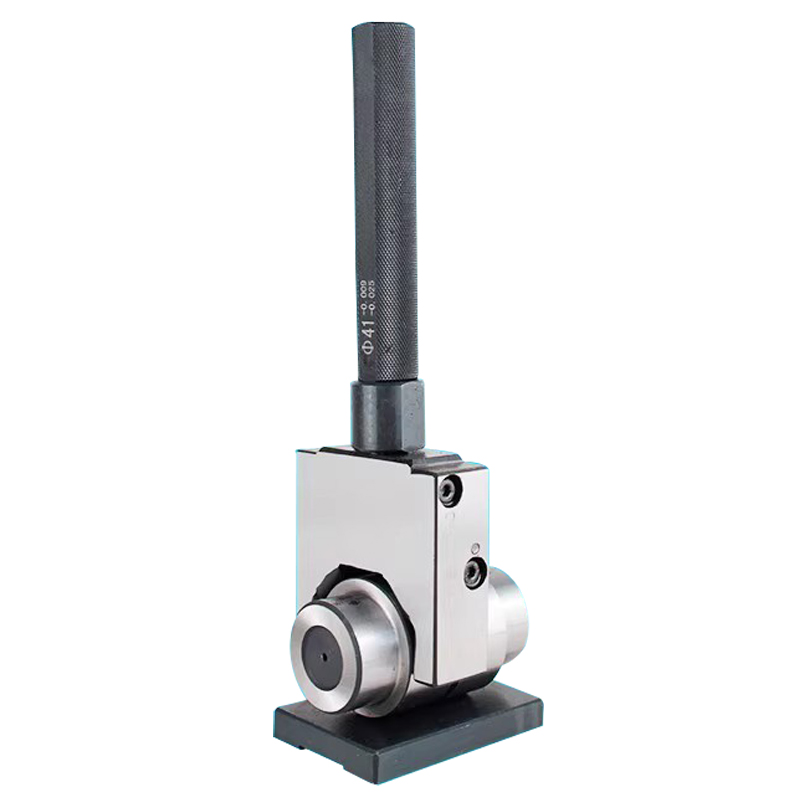

4.良好的兼容性：可與內外各種氣測頭配套使用?！　?/span>

5.可軟件選擇±5μm、±10μm、±25μm、±50μm各個量程，臺兼容了老式各種倍率的浮標氣動量?jī)x；　　

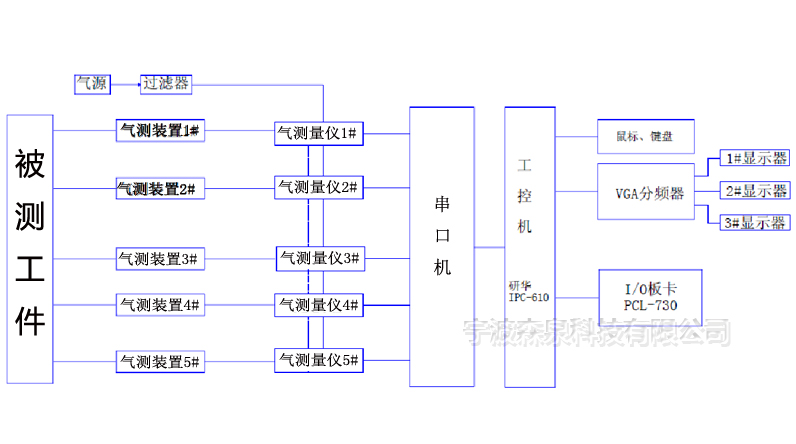

6.通訊接口：可選配具備RS232/RS485接口可與微機進行通訊，便于數據統計及質量管理；可定制無線通信功能(通信距離為1500米)　　

7.I\O控制：可按客戶需求定制信號輸出、輸入功能，可用于和PLC對接、機床控制、外接報警器、外接控制按鈕等。　　

性能參數表　

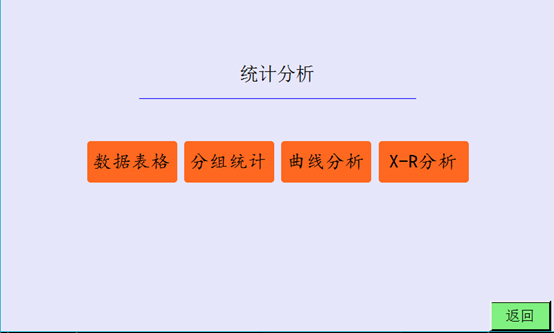

統計功能，隨著工業生產加工的越來越精密化，對生產線上收集數據，通過統計分析的手法去發現生產中的異?，F(xiàn)象，提前采取預防措施，可降低差錯率，

減少返工和浪費，降低成本，提高產品品質，預防質量問題，提高勞動生產率．

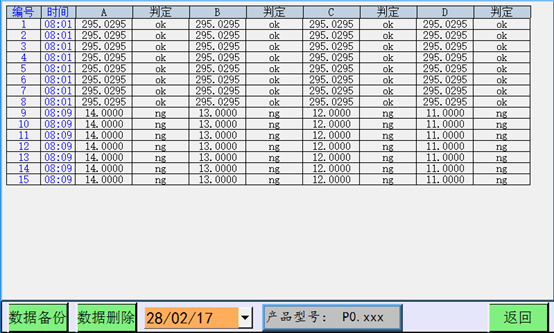

顯示保存各個通道的測量結果。

數據選擇：可以點擊日期下拉選框，查看每天的數據記錄。

數據刪除：刪除所選日期的數據記錄。

均值極差圖，是最常用、最基本的SPC計量型控制圖，其適用范圍之廣、靈敏度之高是其他SPC控制圖無法比擬的。R反應的是每個子組組內的變差，它反映了在收集數據的這個時間段，制程所發生的變差，所以他代表了組內固有的變差；XBAR圖反映的是每個子組的平均值的變化趨勢，所以其反映的是組間的變差。組內變差可以接受時，表明分組是合理的；組間變差沒有特殊原因時，表明我們?cè)谝欢螘r(shí)間內，對過程的管理是有效的、可接受的。
