缸體曲軸孔尺寸測量

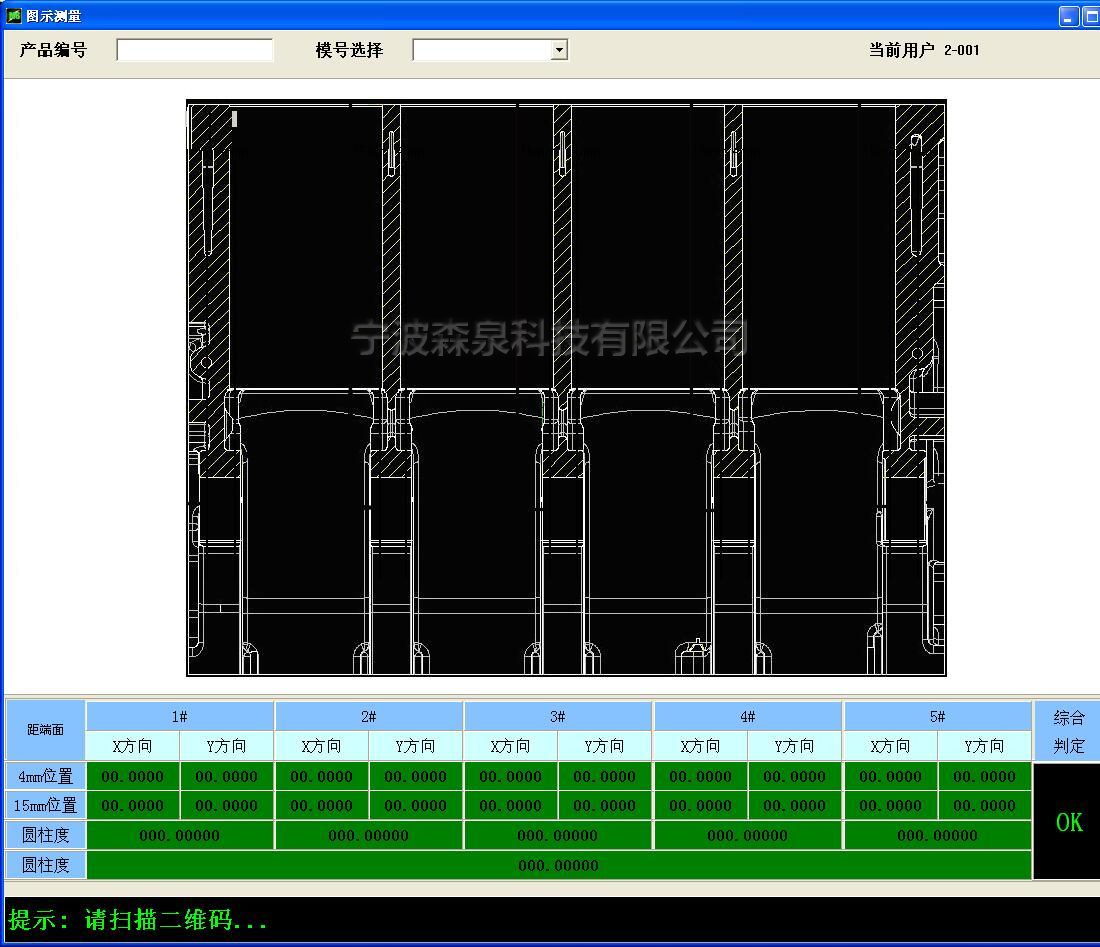

曲軸孔氣電工作站用來測量所有的缸體曲軸孔,同時測量缸體上曲軸孔的密封直徑,并根據(jù)缸體序列編號存儲測量結果,3D圖形提示測量尺寸。同時在裝配過程中,它允許選擇適合的裝配孔尺寸。
工人可以在上面快速的輸入缸體序列號,操作者然后插入12路氣動測頭到缸體孔的底部測量孔的五個曲軸配合孔。測量密封孔直徑,操作者二次將2路氣動測頭插入其它底。每個氣動測頭的位置有兩組90°交插的氣孔用于測量個平均的尺寸。

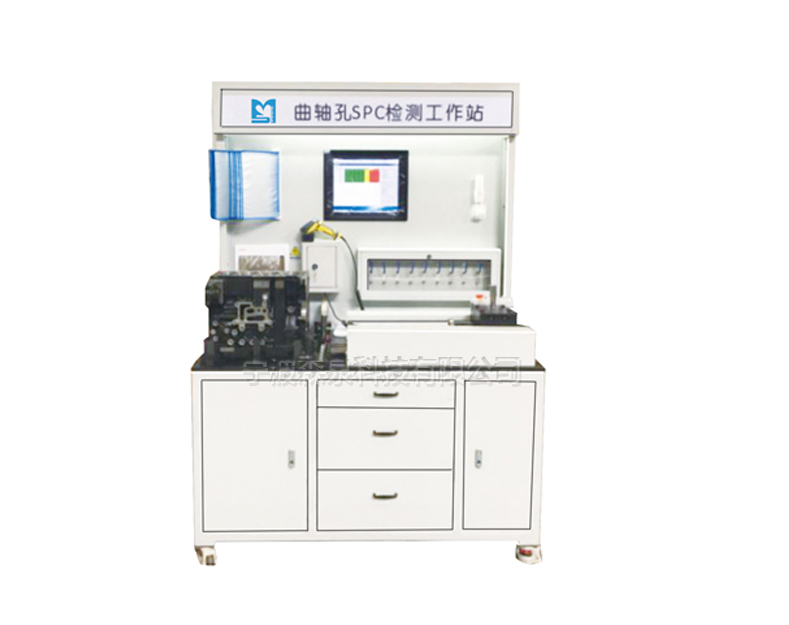

曲軸孔氣電工作站包括氣電轉換傳感器,個放置槽用來放置測頭軸。個固定卡具同時用來較準所有的直徑。

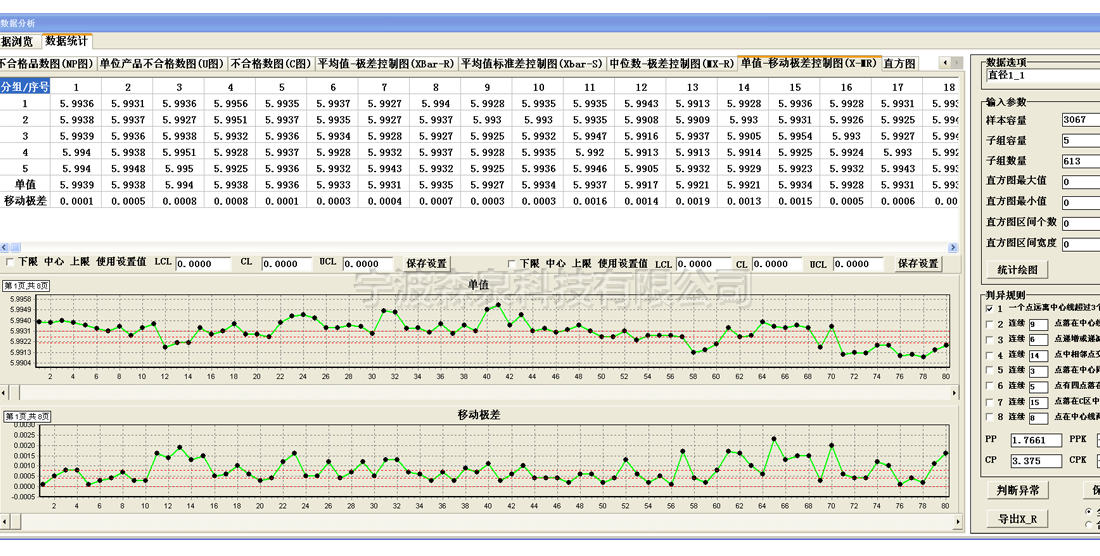

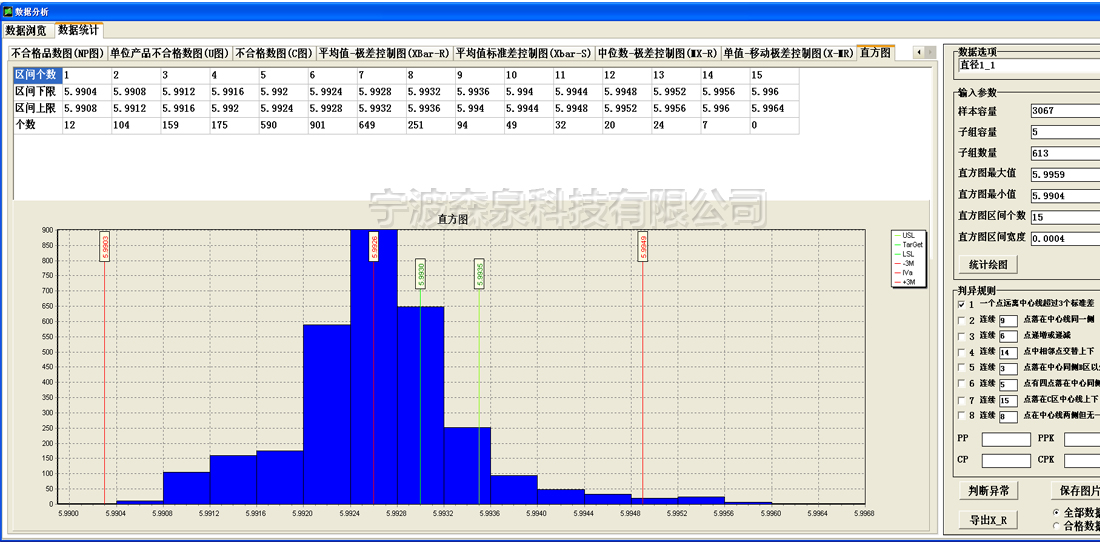

計算機輔助測量系統(tǒng)顯示和記錄來自于下線的缸體孔的測量數(shù)據(jù),并按照序列號存儲測量結果。
曲軸孔氣電工作站技術指標:
圓度誤差:0.4μm
圓柱度誤差:2μm
分辨率:0.1μm
重復性:≤2μm
