輥輪水平度和平行度快速找正

2022-08-23 973

輥輪水平度和平行度快速找正Easy-laser E970

激光幾何測量系統(tǒng)大型軋鋼廠軋機調試安裝檢修過程中不可缺少的設備之一。

板帶軋機、帶材連軋機、平整機、管材連軋機、高速線材軋機、多輥軋機、型鋼連軋機安裝或檢修時都需要進行水平度和平行度檢測

輥輪水平度和平行度快速找正Easy-laser E970應用:

1.       平行度測量:用于測量軋輥、導軌、高架軌道、龍門架、金屬薄板切割機、生產線等平行度測量

2.       直線度測量:長軸、軋輥、軸承、底坐多點直線度測量,以圖形方式和數字方式獲得水平和垂直對齊的結果。

3.    平面度測量:用于測量(例如)機器底座、機器工作臺等的平面度/扭曲度測量

4.       垂直度測量:用于測量機器和裝置的垂直度。

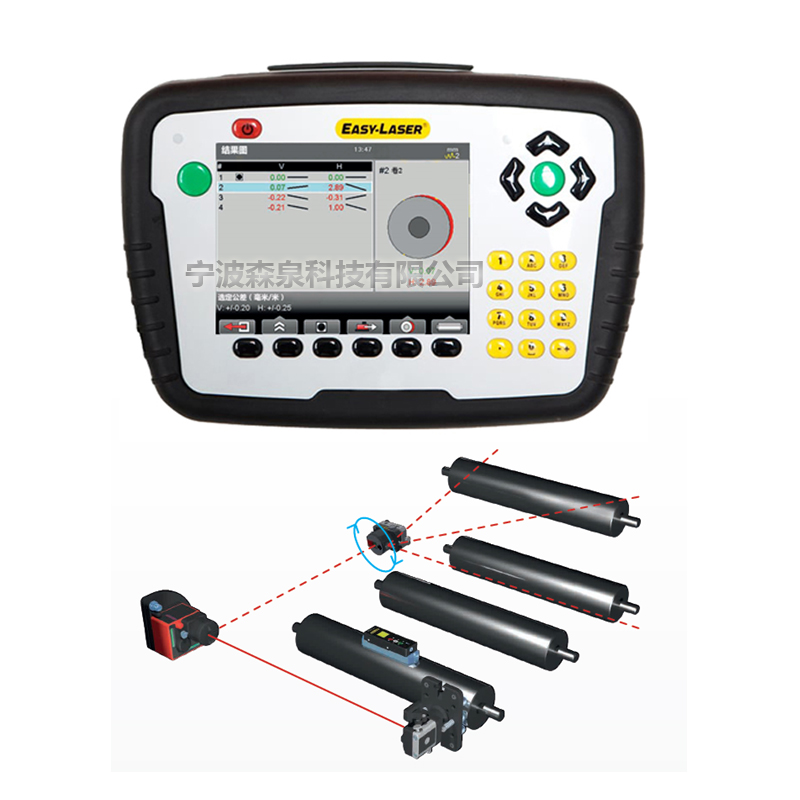

激光幾何測量系統(tǒng)EASY-LASER E970用于測量滾子的平行度

任意選擇兩個基數可以作為參考。

適用于直徑為 40 mm 的卷筒。

Easy-Laser? E970是一個非常通用的系統(tǒng)。 你也可以用它來測量水平、直線度和平面度

網格部分(吸盤),

底座的平面度和滾子的直線度。

測量方法

將激光束(參考)指向機器旁邊,然后通過五棱鏡將其偏轉 90° 朝向測量對象上的檢測器。 水平位置的測量值記錄在對象的兩端。 包含的精度等級用于垂直位置。

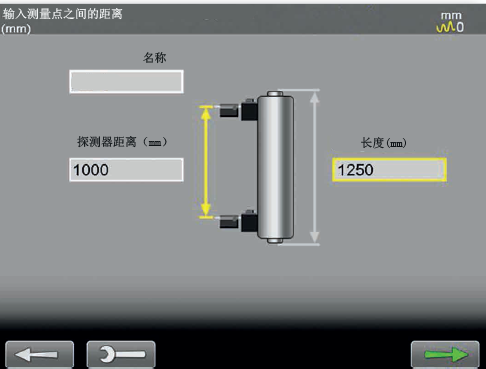

1.  輸入距離:輸入測量點之間的距離和滾動的調整點,保存。

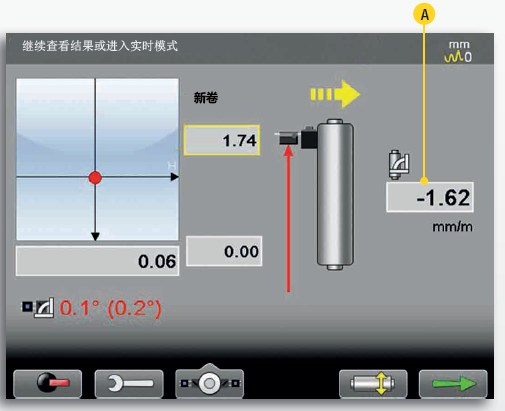

2.測量在兩端注冊值。 在第二點之后,角度如果需要,值會實時顯示 (A) 以便于調整。

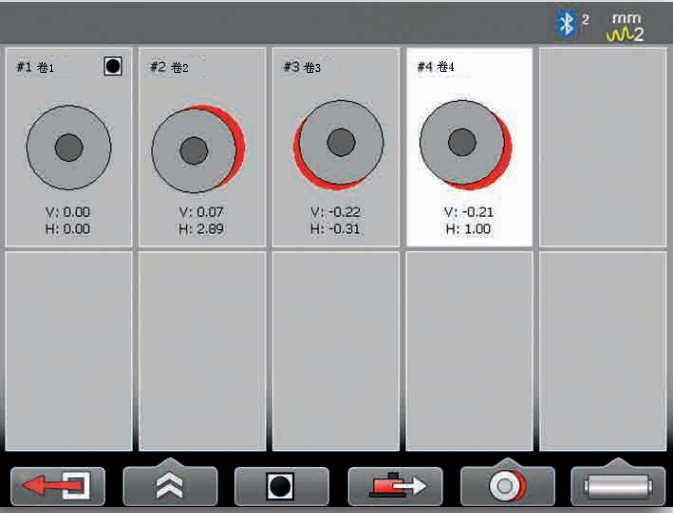

3. 結果:所有測量卷的結果都以圖形方式顯示并以數字形式在表格中。 參考對象標記 (B)。

角度值 (C)。 卷的圖形表示位置 (D)。

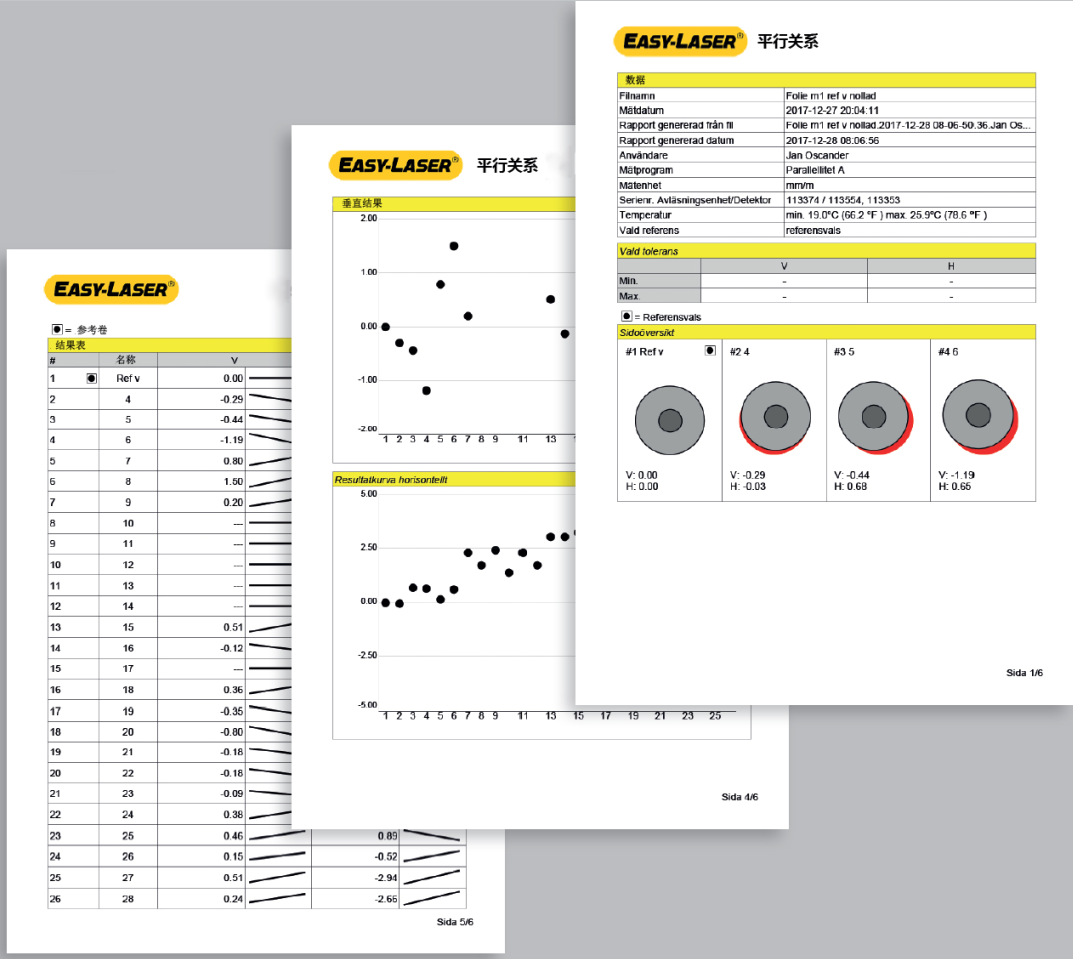

4.報告顯示
