艉軸管對中 平面度測量和傳動系統直線度測量

2022-08-23 1519

艉軸管對中 平面度測量和傳動系統直線度測量

海洋工業的激光測量系統用于新船的建造和維護工作。一個主要優勢是能夠組合來自不同 Easy-Laser 測量系統的部件來實現客戶要求,例如,將軸對中系統與激光發射器相結合,用于平面度測量和傳動系統直線度。它具有成本效益,對于只需要學習一種測量系統的技術人員來說是一個優勢。螺旋槳軸傳動系統可能由不同的部件組成,具體取決于船舶設計:驅動軸、軸承支架、艉軸管、變速箱、電機和聯軸器。您通常希望將組件對齊在一條直線上(或根據預定曲線)。

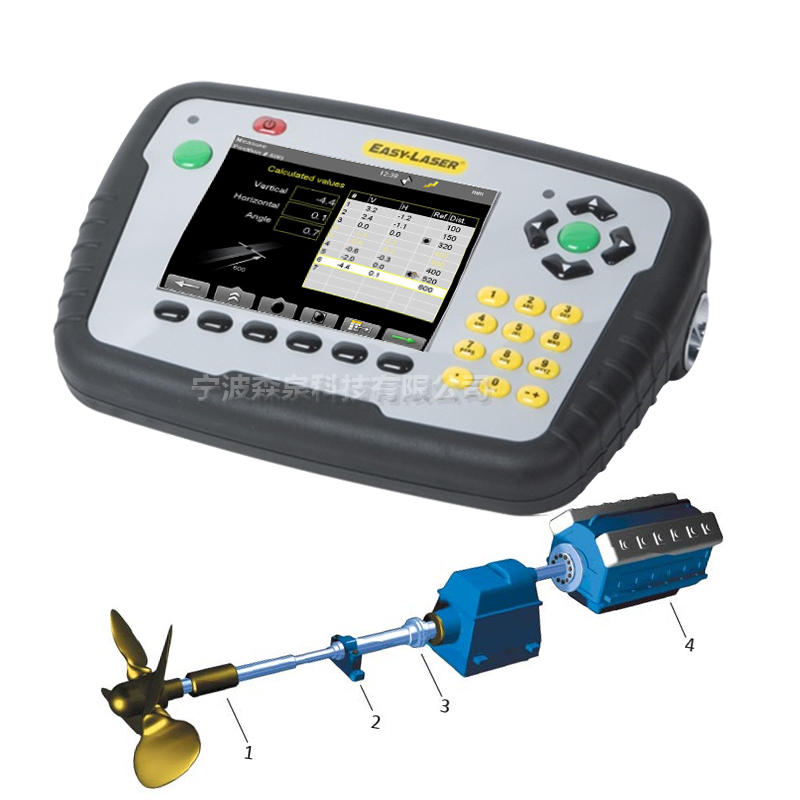

1. 與艉軸管的對中 2. 軸承軸頸的測量 3. 軸對中 4. 電機的安裝和檢查

傳動軸和變速箱的對中

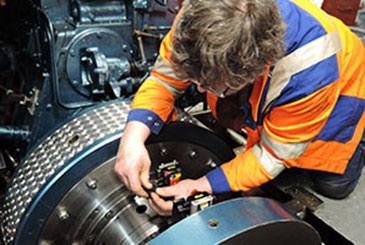

傳動軸與主機或齒輪箱的對中使用軸對中設備進行,測量裝置安裝在聯軸器的任一側。測量設備使用圍繞軸或聯軸器的鏈支架安裝,或使用強磁底座安裝。在某些情況下,可以將其中一個測量設備放置在電機的飛輪上。Easy-Laser 的測量程序可以在軸旋轉 40° 的情況下進行測量。如果軸難以旋轉,或者管道連接或其他船體組件擋住了路,這很有用。測量結果顯示了如何橫向調整和調整電機/齒輪箱以使傳動系統保持直線。使用實時值調整到正確的位置。


軸承軸頸相對于艉軸管的對齊

當軸被移除時,激光束可用于沿中心線的尾管和軸承軸頸。這就是我們所說的同心度。用于此的測量系統的一個示例是 Easy-Laser? E950。因為測量是在軸承的中心進行的,所以儀器適用于小直徑和大直徑的軸。

測量方法基于安裝在艉軸管一端(或齒輪箱法蘭或最終支撐軸承中)的軸向表面上的激光發射器,并將檢測器單元放置在軸承軸頸中。如圖所示,測量值記錄在軸承套中的一段距離處。測量程序進行計算,然后顯示垂直和水平軸上的位置以及必要時的第一和第二“斜率”。由于在陸地或碼頭進行調整,如果需要,可以輸入補償值以對應船舶在水中時的軸承位置。

如有必要,還可以檢查軸承的圓度。最好使用帶有測量探頭的支架執行此操作,請參見圖像。

Easy-Laser 可用于測量軸承游隙:將一個測量單元安裝在軸上,將另一個測量單元安裝到機器的固定部件上。然后抬起軸(借助輔助工具)并讀出任何間隙。

在噴水驅動系統上,可能需要與安裝法蘭(即垂直于軸中心線的表面)對齊。然后需要帶有集成角棱鏡的激光發射器,例如 Easy-Laser D25。

GetImage (1).jpg

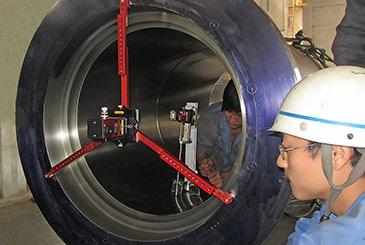

測量艉管的圓度。

電機的安裝和檢查

電機必須安裝在平坦的底座上,支腳具有平坦的平行支撐面。最好使用帶掃描功能的激光發射器(例如 Easy-Laser D22)和平整度軟件檢查平整度。這適用于電動機和柴油發動機。

GetImage (2).jpg

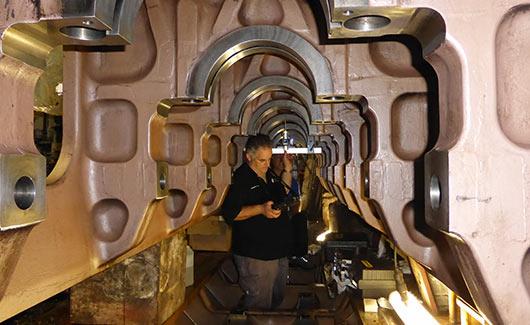

檢查軸承軸頸的中心線(二維直線度)。

船上需要校準的其他機械

支撐系統中的旋轉機械,例如柴油發動機/發電機、艙底泵和原油泵等,與傳動系統相同的軸對中設備進行對中。無論船舶是在碼頭、碼頭還是在海上(工作有時會受到船舶在水中運動的影響),測量系統都能提供相同的高質量校準結果。使用 Easy-Laser,您還可以檢查方向舵、泵、電纜絞盤和絞盤底座的平整度。

回轉支承軸承的平面度測量

用于貨物裝卸的起重機安裝在帶有回轉支承的旋轉底座上。這些可能在陸地上或永久在船上。軸承必須平整,起重機才能正常工作。這可以通過“法蘭平面度”軟件、掃描激光和檢測器進行檢查。變送器使用超磁鐵直接安裝在軸承上,然后將檢測器放置在軸承周圍的選定點上,并記錄測量值。該軟件會自動計算最適合的結果以進行最佳調整。您還可以手動移動零點以找到需要最少工具工作的值。

GetImage (3).jpg回轉支承軸承的平面度測量。


有時,起重機可能在必須平行且水平的軌道上運行。使用 Easy-Laser,您可以確保情況確實如此。

船舶和造船廠的其他應用領域

  • 舵桿可以與中心線對齊,角度正確。

  • 大型艙口蓋鉸鏈的中心線(孔對齊)。

  • 對齊船體部分以擴展船舶。

  • 用于裝載/卸載散裝材料和液體的泵系統和運輸機。
