LSG-1030激光測徑儀
適用于電線、電纜、線纜、漆包線、光纖、橡膠、塑料、線材、棒材、管材、軋鋼、軸類等外徑測量、橢圓度測量、跳動測量。
輥軸類產品外徑測量、各類管棒材外徑測量、線材線纜外徑測量。
產品型號 | LSG-1030激光測徑儀 | LSG-1060激光測徑儀 | LSG-1090激光測徑儀 |
掃描軸數 | 1軸 | 1軸 | 1軸 |
測量范圍 | 0.1-30 mm | 0.5-65 mm | 1-90 mm |
分辨率 | 0.01-100 μm（可選） | 0.01-100 μm（可選） | 0.01-100 μm（可選） |
中心位置測量精度 | ±0.5μm±0.01％*D | ±0.5μm±0.01％*D | ±2μm±0.01％*D |
直線度 | ±1μm±0.01％*D | ±1μm±0.01％*D | ±4μm±0.01％*D |
重復精度 | ±0.3μm±0.005％*D | ±0.3μm±0.005％*D | ±1μm±0.005％*D |
掃描頻率 | 800 Times/S | 800 Times/S | 800 Times/S |
報警輸出 | 24V,1A（觸點負載） | 24V,1A（觸點負載） | 24V,1A（觸點負載） |
通訊 | RS485接口/ModBus協議 | RS485接口/ModBus協議 | RS485接口/ModBus協議 |
PI控制 | 選配 | 選配 | 選配 |
供電電源 | DC 24V 2A | DC 24V 2A | DC 24V 2A |
尺寸 | 351x120x52 mm | 469x156x52 mm | 606x161x58 mm |
橢圓度激光檢測系統
該激光檢測系統是一款針對微細線橢圓度測量的高精密系統, 無需接觸目標物即可對其外徑進行測量并計算出橢圓度。工作時先將被測線材固定在旋轉工裝上，按下檢測啟動按鈕后，系統開始采樣，并在配套的專業軟件上顯示出掃描截面圖形、最大最小值，平均值、橢圓度等，能對測量數據存儲、打印。主要應用于透明和不透明物體如：銅絲、金剛線、纖維絲、釣魚線、各種貴金屬絲的圓度測量，產品分辨率高，重復誤差小，測量數據穩定，抗干擾能力強適用于各種生產環境，是精密微細線生產理想的檢測工具。

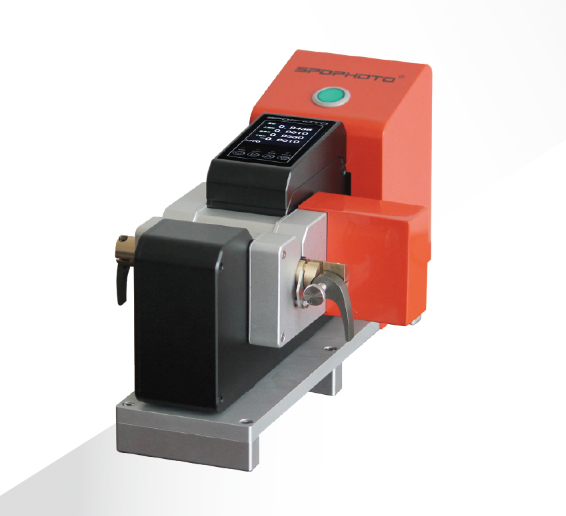

旋轉平臺
自動旋轉被測物
一鍵操作，簡單高效
可選配PC軟件，實現掃描截面圖形輸出、數據保存與分析

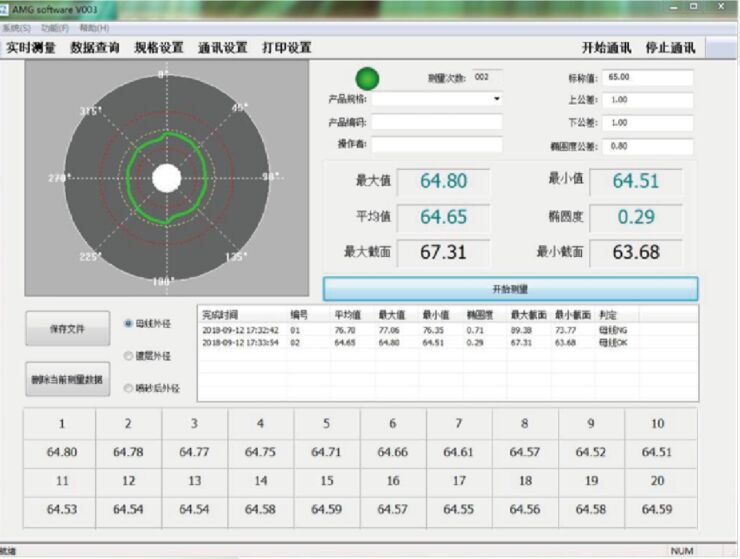

配對PC軟件：
同步檢測傳感器實時測量數據
掃描位置截面成像
可編輯被測徑信息，區分不同數據
根據預設條件，判斷被測物是否合格
數據存儲與歷史查詢
