雙排光柱顯示,可綜合運算測量中心距、錐度、圓柱度、上下孔徑 軸類外徑 厚度 高度等批量組合測量。
產品特點:

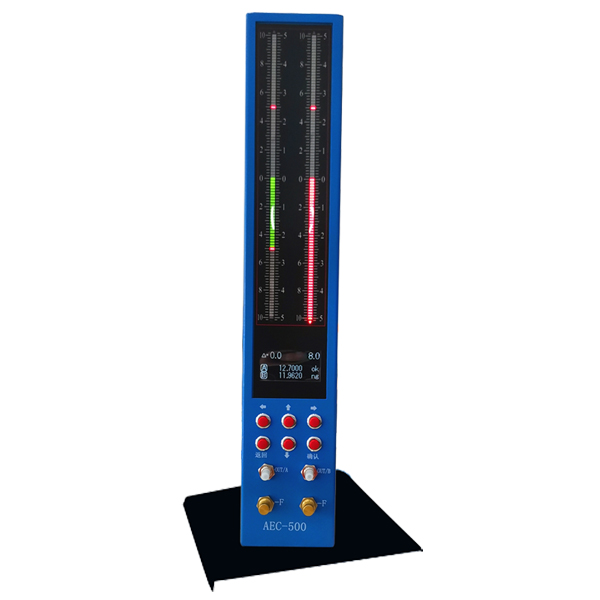

雙通道電子式氣動量儀AEC-500適合各種生產線環境的應用,中文菜單操作界面,大大方便了操作和人機交互??芍苯语@示被測尺寸的測量值和相對于名義尺寸值的相對測量值。根據設定的工件尺寸公差范圍,提示被測工件合格與否,不合格直接紅色光柱警示,也可以增加峰鳴報警功能。具有測量數據的存儲和查詢功能等。
具有紅、綠、橙三色的光柱,指示出被測尺寸結果以及其公差帶尺寸,可直接觀察到被測尺寸在其公差帶內的偏離情況。
可以預先設置多種程序用于測量不同規格的工件。每個程序可設置名義尺寸值、公差帶超差、標準件尺寸值。內尺寸和外尺寸的測量方式也可選擇。所有參數設置都具有掉電保存功能。
本產品還具有附加功能:輸入輸出信號功能可以方便組成控制系統;數據通訊功能可使現場多臺量儀組成網絡,通過專用軟件形成SPC統計圖表以實現現場在線質量管理等等;“綜合”測量功能,可結合測量裝置采用各種數學模型計算出同軸度、橢圓度、跳動、圓柱度、平面度、垂直度等形位誤差結果;還可以根據用戶的特殊要求,修改和補充產品的功能,以滿足不同應用場合的不同要求。
氣動量儀AEC-500主要性能:
示值范圍(μm) | ±5 | ±10 | ±25 | ±50 |
數顯分辨率(μm) | 0.1 | 0.2 | 0.5 | 1.0 |
示值總誤差(μm) | 0.2 | 0.4 | 1.0 | 2.0 |
示值變動性 (μm) | 0.1 | 0.2 | 0.5 | 1.0 |
