廣泛應用于金屬和非金屬材料的薄件測量或高精度測量。探頭發射的超聲波脈沖到達被測物體并在物體中傳播,到達材料分界面時被反射回探頭,通過精確測量超聲波在材料中傳播的時間來確定被測材料的厚度。

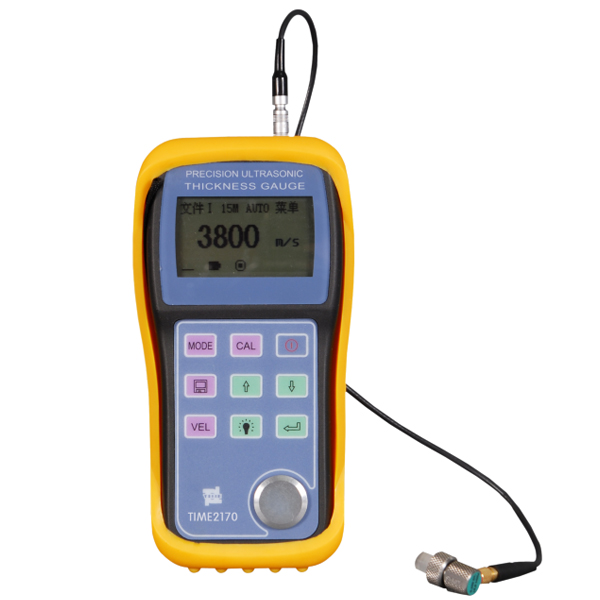

TIME2170超聲波測厚儀功能特點:
1.采用“雜波飛渡技術”,一方面可以實現薄件的測量,最小厚度(鋼)可達0.15mm;另一方面可以實現高精度測厚,最高分辯率可達0.001mm
2.兩種測量模式I—E模式、E—E模式可選;
3.具有聲速校準(反測聲速)或單點校準功能;
4.可以進行報警設置和差值模式設置;
5.中英文、公英制轉換;
6.500個數據讀值存儲、查看和刪除;
7.數據傳輸:打印或傳至PC機;
測量范圍(鋼): 0.15mm~20mm(IE:0.15-10mm,EE:3.0-20mm)
分 辨 力: 0.001mm、0.01mm可選
聲速調節 :1000m/s~9999m/s
允許接觸溫度: 0℃~40℃
功 耗 :最大工作電流不超過30mA (3V 不帶背光)
外形尺寸 :152mm×74mm×35mm
重 量 :220g左右
電 源 :二節5號干電池
標準配置 :主機、主機保護套、耦合劑、單晶15MHz(φ6)探頭
可選附件 :通訊電纜、TA230打印機、20MHz探頭

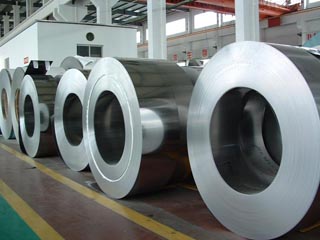

冷軋鋼板測厚:冷軋帶鋼和薄板一般厚度為0.1~3mm,寬度為100~2000mm;均以熱軋帶鋼或鋼板為原料,在常溫下經冷軋機軋制成材。 時代超聲波測厚儀配備的高精度探頭(單晶15M探頭)可在接觸溫度-10—+60攝氏度 下測量0.15mm厚度的鋼板,實現絕大多數鋼板或鋼帶的無損測厚。

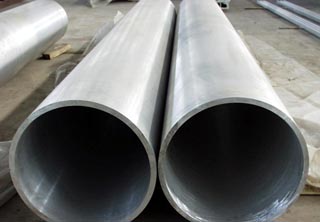

無縫鋼管測厚:無縫鋼管是一種具有中空截面、周邊沒有接縫的圓形,方形,矩形鋼材。無縫鋼管是用鋼錠或?qū)嵭墓芘鹘?jīng)穿孔制成毛管,然后經熱軋、冷軋或冷撥制成。在無縫鋼管測厚度測厚過程中,經常有客戶擔心因為無縫鋼管為曲面,超聲波測厚儀是否能夠準確測量曲面條件下鋼材的厚度,時代超聲波測厚儀冠詞測量下限為¢15mm*2.0mm,解決絕大多數曲面測厚的需求。
鍋爐壁測厚:鍋爐是一種能量轉換設備,向鍋爐輸入的能量有燃料中的化學能、電能、高溫煙氣的熱能等形式,而經過鍋爐轉換,向外輸出具有一定熱能的蒸汽、高溫水或有機熱載體。鍋爐壁的厚度直接影響鍋爐的性能和作業過程中的安全,無論在生產鍋爐的行業還是在使用鍋爐的過程中都需要對鍋爐壁的厚度進行測量,高溫環境對超聲波測厚儀有特殊的要求。時代超聲波測厚儀配備的高溫探頭可測500攝氏度下鍋爐壁的厚度,解除您生產作業過程中測厚難題。

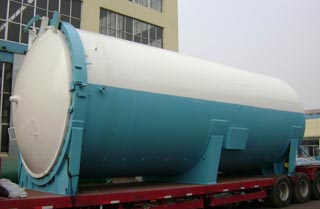

高壓容器測厚:高壓容器主要有:油氣罐、乙炔罐、二氧化碳罐等,這樣高壓容器的厚度無法通過常規測厚儀器解決,時代超聲波測厚儀可以幫助您無損測量上述容器的壁厚,為您的生產作業提供安保障。
