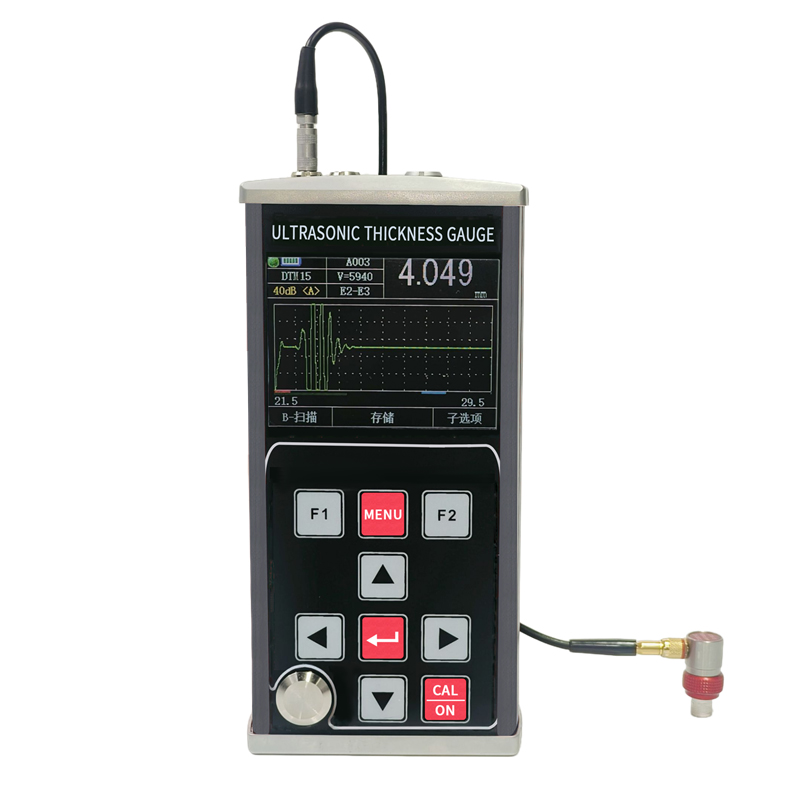

高精度超聲波測厚儀
帶數值顯示,A/B掃描功能。采用脈沖反射超聲波測厚原理,適用于能使超聲波以- -恒定速度在其里面?zhèn)鞑?,并能從其背面得到反射的材料厚度的測量。測量分辨率達0.001mm,測量范圍薄至0.14mm(鋼),可以有效穿越涂層干擾。
本產品可應用于石油、化工、冶金、造船、航空航天、能源等各個領域。
適合測量金屬(如鋼、鑄鐵、鋁、銅等)、塑料、陶瓷、玻璃、璃玻、纖維及其他超聲波的良導體的厚度。
主要功能:
● 測量范圍寬,最小測量厚度0.14mm (鋼),最大測量厚度1800mm;
● 高精度測厚,最高測量分辨率可達0.001mm;重復分辨率可達士0.002mm;
● A-掃描模式,B-掃描模式,數值顯示模式;
● 具有穿透涂層和回波到回波測量功能,用于測量表面帶有漆層和涂層的材料;
● 根據材料聲速不同可以檢測部分復合材料上的涂層和漆層,可以同時測量10個以上的多層材料各層厚度,同一回波下切換顯示各層厚度值;
● 多種測量: MB-E, I-E, E-E, ME-E模式滿足對常規厚度工件測量,THIN模式對薄件測量;
● 數值模式包括常規厚度值模式、差值/縮減率模式和最值模式;
● 增益模式:自動增益/手動增益;
● 可設置手動關機與自動關機,帶節能功能;
● 可使用多種不同規格探頭,雙晶探頭和單晶探頭,最高支持20Mhz高頻探頭;
● 支持大容量存儲,可同時存儲10萬個厚度值,500組A掃描波形和500組B掃描波形:
● 具有多種校準方式,支持一點校準、多點校準和手動校準模式,可以同時校準聲速和探頭零位:支持V聲程校準;
● 公英制轉換:毫米和英寸可切換單位;
● 中文和英文顯示。
項目 | LB381 Plus |
探頭類型 | 單晶/雙晶 |
測量范圍(45#鋼) | 0.14mm – 1800mm |
測量頻率 | 4Hz、8Hz、16Hz |
分辨率 | 0.1mm、0.01mm、0.001mm(0.01inch、0.001inch、0.0001inch) |
脈沖發生器 | 負方波發射,脈沖寬度和電壓自動與探頭進行匹配 |
聲速范圍 | 400-19999m/s |
校準試塊 | 4mm(鋼) |
自動關機 | 可選擇 5 分鐘,10 分鐘,20 分鐘,手動關機 |
探頭校準 | 一點校準、二點校準,手動校準 |
增益 | 自動增益、手動增益 |
增益范圍 | 0~80dB |
檢波方式 | 射頻 RF、正半波 POS、負半波 NEG、全波 FULL |
測量模式 | (1)MB-E:發射脈沖始波至一次回波;(2)I-E:界面波至一次回波;(3)E-E:穿透涂層測量,可選任意 Em– En 回波;(4)ME-E:多重回波測量模式;(5)THIN:薄壁測量模式 |
數值模式 | 厚度值模式、差值/縮減率模式、最大/最小值模式 |
A-掃描模式 | 支持 |
B-掃描模式 | 支持 |
耦合指示 | 支持 |
電量指示 | 支持 |
語言 | 中文/英文(English) |
單位 | 毫米/英寸 (mm/inch) |
菜單操作 | 支持 |
軟件功能 | 動態閘門設置、消隱設置(Blank)、回波消隱設置(E-Blank)、回 波凍結、回波平移和縮放 |
存儲功能 | 同時支持 10 萬個厚度(100 組,每組 1000 個),500 組 A 掃 描波形和 500 組 B 掃描波形 |
主機程序升級 | 支持主機程序升級 |
顯示屏 | 3.5 寸真彩色屏 |
數據傳輸 | 支持 USB 通信,將數據傳輸至計算機 |
工作溫度 | -10℃~+50℃,有特殊要求可達-20℃ |
工作電壓 | 三節 5 號 鋰離子電池,當電量不足時,有低電壓提示 |
外形尺寸 | 184 x 85 x 32 (mm) |
整機重量 | 250 g(不含電池) |
標準配置 | 主機 1 臺、5 號電池 3 節,充電器1個、文件 1 套,ABS 防震防水儀表箱 1 個 |
可選配探頭:
探頭型號 | 類型 | 探頭頻率(MHZ) | 探頭直徑 | 測量范圍 |
TS400 | 雙晶 | 10 | 5 | 0.5-50 |
TS500 | 5 | 5 | 1.0-65 | |
TS510 | 5 | 10 | 1.0-500 | |
DTM15 | 單晶 | 15 | 6 | 0.14-24 |
DTM7.5 | 7.5 | 6 | 0.5-24 | |
DTM10 | 10 | 6 | 0.3-24 | |
DTM5 | 5 | 6 | 1.0-24 | |
BD510 | 5 | 10 | 1-1000 | |
BD212 | 2 | 12 | 4-1800 | |
筆式探頭 |
各種材料聲速表
材料 | 聲速(m/s) |
鋁 | 6340--6400 |
鋼 | 5920 |
不銹鋼 | 5740 |
黃銅 | 4399 |
銅 | 4720 |
鐵 | 5930 |
鑄鐵 | 4400--5820 |
鉛 | 2400 |
尼龍 | 2680 |
銀 | 3607 |
金 | 3251 |
鋅 | 4170 |
鈦 | 5990 |
錫 | 2960 |
丙烯酸(類)樹脂 | 2760 |
環氧樹脂 | 2540 |
冰 | 3988 |
鎳 | 5639 |
樹脂玻璃 | 2692 |
聚苯乙烯 | 2337 |
陶瓷 | 5842 |
聚氯乙烯 | 2388 |
石英 | 5639 |
硫化橡膠 | 2311 |
聚四氟乙烯 | 1422 |
水 | 1473 |
