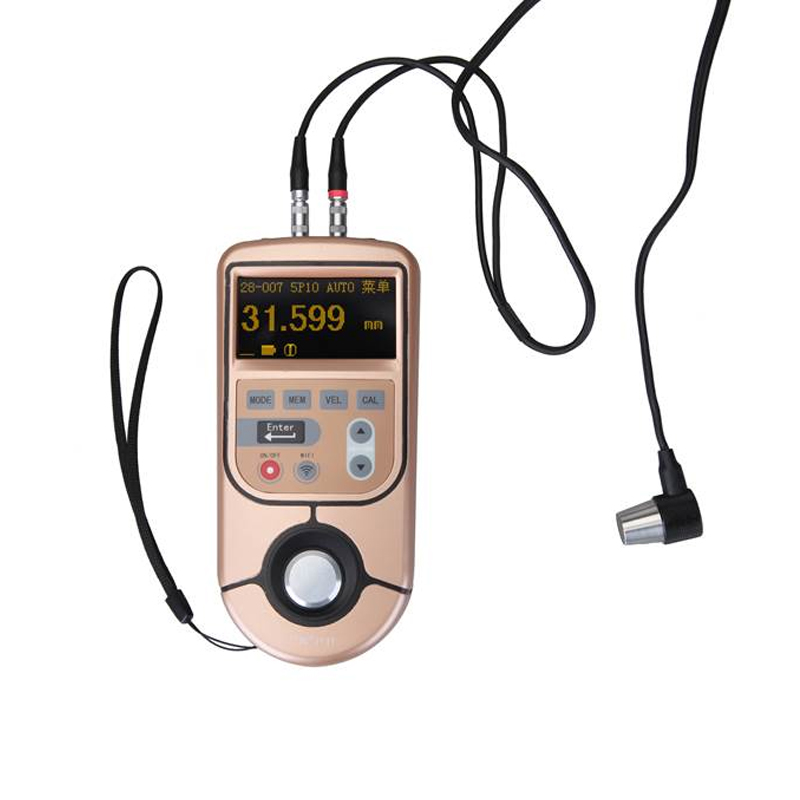

超聲波測厚儀TIME2131
超聲波測厚儀TIME2131適用于能使超聲波以一恒定速度在其內部傳播,并能從其背面得到反射的各種材料厚度的測量。可以實現在線測量,PLC通訊。此儀器可對各種板材和各種加工零件作精確測量,另一重要方面是可以對生產設備中各種管道和壓力容器進行監測,監測它們在使用過程中受腐蝕后的減薄程度??蓮V泛應用于石油、化工、冶金、造船、航空、航天等各個領域。
功能特點:
l 自動識別探頭,并對探頭進行自動校準。
l 可動態補償探頭變化和耦合差異帶來的測量誤差,提升測量精度。
l 實時顯示耦合狀態,便于調整耦合條件。
l 采用OLED 顯示屏,主動發光,對比度和亮度高,適用于室外日光下應用。
l 具有掃查測量模式,可達到每秒20 次的測量速率。
l 具有多種測量模式( 自動、發射- 回波、界面- 回波),能滿足多種測量需求。
1 可存儲30 個厚度文件,每個文件可存儲100 個厚度值。
1 可開啟自動存儲功能,自動存儲每個耦合測量過程中的最后一個測量值。
1 軟件選項功能允許用戶根據需求選購所需的數據存儲、ZW5P、TSTU32 等功能。
標準配置:主機、5PФ10探頭、4mm鋼校標塊,AA型堿性電池,耦合劑。
可選附件:5PФ10、5PФ10/90 探頭、7PФ6 探頭、ZW5P 探頭(高溫300°)、TSTU32 探頭。
超聲波測厚儀TIME2131技術參數:
型號 | TIME?2131 |
測量范圍(鋼) | 5PФ10、5PФ10/90 探頭: 1.2mm ~ 225.0mm |
示值誤差(鋼) | ZW5P、TSTU32:±0.10(H<10.00mm), ±(1%H+0.01)mm(H≥10.00mm) 5PФ10、5PФ10/90、7PФ6:±0.05(H<10.00mm), ±(0.5%H+0.01)mm(H≥10.00mm) |
重復性(鋼) | ZW5P、TSTU32:0.10mm; 5PФ10、5PФ10/90、7PФ6:0.03mm |
示值穩定性(鋼) | ZW5P、TSTU32:0.10mm; 5PФ10、5PФ10/90、7PФ6:0.05mm |
曲面壁厚測量的示值誤差(鋼) | ±0.1mm |
聲速調節范圍(m/s) | 508m/s~18699m/s |
變換聲速的厚度示值誤差 | 示值誤差應不超過±0.5mm |
測量模式 | 自動、發射- 回波、界面- 回波 |
掃查模式 | 可選擇開啟每秒20次的掃查測量模式 |
顯示分辨力 | 0.1mm、0.01mm、0.001mm |
特殊顯示 | 最小值、最大值、平均值 |
報警 | 上限、下限、上下限報警功能 |
兩點校準 | 具有兩點校準功能 |
米英制 | 米英制顯示及切換 |
電池電量指示 | 指示電池電量 |
存儲 | 6個聲速值和3000個厚度值 |
通訊 | 可以通過USB口或WIFI通訊 |
自動關機 | 可選擇開啟2分鐘無動作無測量自動關機的功能 |
自動存儲 | 可選擇開啟自動存儲每次耦合的最后測量值的功能 |
多語言版本 | 中英文版本 |
主機工作環境 | 0℃~40℃ 90%RH |
主機存儲環境 | -25℃~﹢60℃ 90%RH |
電源 | 兩節AA堿性干電池 |
工作電源 | 60mA(3.0V) |
