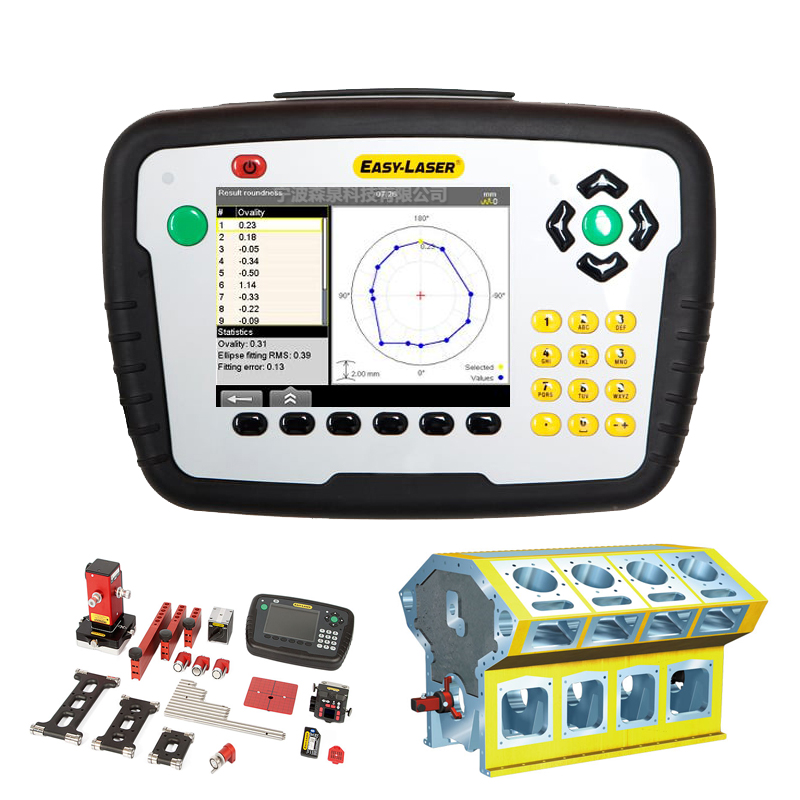

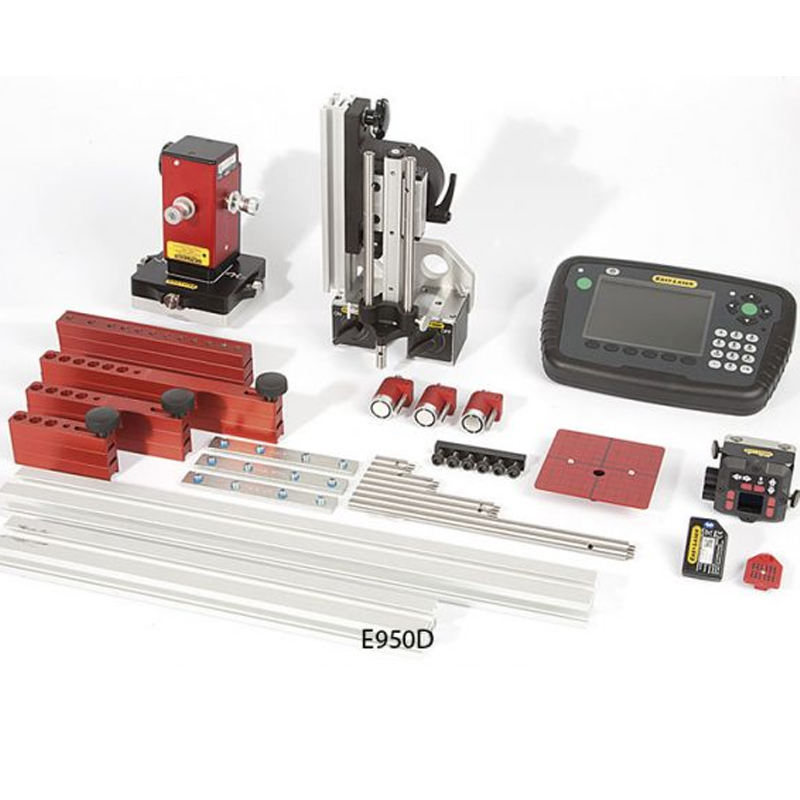

激光同心度測量系統Easy-Laser? E950主要用于柴油發動機(例如曲軸和凸輪軸軸承)、變速箱、壓縮機和類似應用。
船舶行業主要用于在具有艉軸管、支撐軸承、齒輪箱和引擎的船舶上安裝螺旋軸。
例如螺旋槳軸,吊艙和噴水器
傳動軸,軸承座,尾管,變速箱,電機聯軸器測量平面度和傳動線的直線度; 傳動軸和主機或變速箱的對中;
軸承軸頸尾管的同心度測量;
扭轉軸對齊
泵,壓縮機,膨脹機,發電機–在石油和天然氣工業中有數千種。車輪轉動的旋轉機械。3D顯示,實現實時調整;
皮帶輪對中:快速的對準皮帶輪,顯示分辨率為0.001mm。數字顯示“實時”位移和角度偏差;

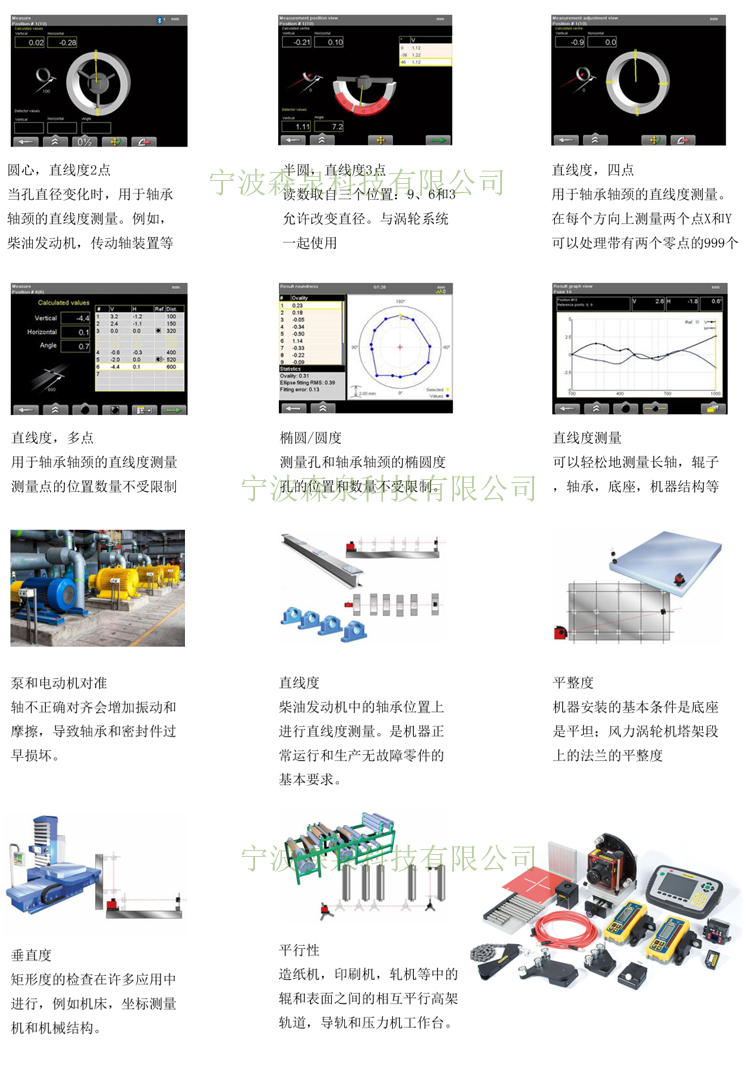

圓心,直線度 2 點:用于孔徑變化時軸承軸頸的直線度測量。例如,柴油發動機、傳動軸裝置等。
半圓,直線度 3 點:在三個位置讀取讀數:9、6 和 3。允許不同的直徑。與渦輪系統一起使用。
直線度,4點:用于軸承軸頸的直線度測量。在每個方向上測量兩個點,X 和 Y。最多可以處理 999 個帶有兩個零點的測量點。
直線度,多點:用于軸承軸頸的直線度測量。每個測量點的測量位置數量沒有限制??商幚?999 個測量點和兩個零點。
橢圓度/圓度:用于孔和軸承軸頸的橢圓度測量。
直線度測量:使用我們的直線度測量程序,您可以輕松測量長軸、軋輥、軸承、底座、機器結構等。您只需在測量前或測量時定義多個測量點即可。您將能夠以圖形和數字方式獲得水平和垂直對齊的結果。
瑞典damalini 公司
功能:艉軸的造光和復光測量、艉軸管同心度測量、圓孔橢圓度測量、直線度測量、柴油機基座軸承孔同心度測量
適用企業:修造船廠、柴油機生產企業、艉軸管制造企業、科研院校、船配、專業安裝隊伍等。
激光同心度測量系統Easy-Laser? E950技術參數:
測量距離: 40M
測量最大精度: 0.1絲
測量最小孔徑: 100mm
激光調整最小角度 0.1絲
探測器尺寸 18*18mm
激光輸出功率 <1mW
傾角儀精度 0.1度
水平儀精度 0.5度
溫度傳感器 ±1℃
