測功機安裝試驗軸對中
在汽車發動機測試領域,解決測功機安裝試驗中幾何測量和軸對中的難題。
測功機單位(奧地利AVL、德國FEV、日本HORIBA、洛陽凱邁、四川誠邦、湘儀)
國內汽車企業發動機測試部門(一汽 上汽 廣汽 東風 北汽 宇通 長安 奇瑞 江淮 沃爾沃)等
什么是動力?

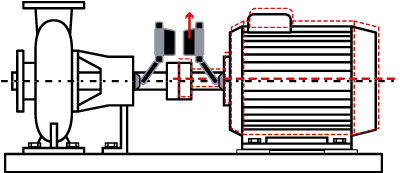

在組裝和安裝階段,正在安裝旋轉設備。只有這樣。然后將其移交給將要測試設備的預調試和調試團隊。委員們將運行該過程并檢查振動、溫度和壓力。這就是動態測量的用武之地。動態測量是現場激光測量,用于測量和顯示機器在運行時的運動。熱增長、管道應變、噴嘴負載或任何其他影響我們設備的動態力。例如,管道應變?nèi)绾斡绊懳覀兊馁Y產?管道應變是資產的吸入法蘭與相應的管道法蘭連接之間的錯位。這種不對中使資產的主體變形,并因此對軸承施加壓力,從而導致振動增加。類似的事情發生在熱增長中,機器條件是資產的溫度升高會改變其物理?xiàng)l件,使其與其軸中心線相比在垂直和水平方向上增長。
這將導致產生軸偏轉的不對中。同樣,這將給軸承施加壓力并產生振動。當軸偏轉時,軸承將承受與其設計不同的載荷。我們希望我們的設備穩定而堅固。在出現意外運動的情況下,動態測量將向我們顯示運動發生的程度和方向。這是進入全面運行并證明安裝正確之前的最終測試。
它是如何工作的?
當機器安裝到位并完成最終的激光對準后,激光器將使用特殊的動態測量支架安裝在機器上。現在您將有兩個選擇,從離線開始測量到運行或運行到離線。這意味著您將從環境溫度開始測量并運行您的設備,直到它達到完全運行條件,反之亦然,您將以完全運行能力開始測量,讓機器運行停止并冷卻到環境溫度。這將為您提供設備在負載下的行為的全貌。然后你有了你的數據,這樣你就可以制定必要的更正計劃。這是可靠的機械安裝的一個非常重要的部分。
