激光同心度測量系統Easy-laser E950

2023-03-24 1147

激光同心度測量系統Easy-laser E950


柴油機軸承座孔的同心度測量。如:曲軸孔,凸輪軸孔,齒輪箱和尾軸(螺旋槳)的安裝等,最高顯示分辨率為0.001mm。標準系統的測量孔徑范圍為100~500mm,其它孔徑的測量附件請向我司定制。測量距離為40米,系統自動計算各個軸孔在水平和垂直方向上的相對位置。


激光同心度測量系統Easy-laser E950應用行業:

一.石化:

往復式壓縮機的曲軸孔的同心度測量

氣缸頭,十字頭滑道和中間體的同心度測量

二.冶金:

大型電機軸承座的同心度測量

冷床曲軸孔的同心度測量

TRT軸封的半圓同心度測量

三.風電:

塔筒的同心度測量

四.鐵路:

機車柴油機曲軸孔的同心度測量

五.造船:

尾軸孔的同心度測量

柴油機曲軸孔的同心度測量


激光同心度測量系統Easy-laser E950優點:

l  高精度,在40m測量范圍內,最高可達到0.1絲

l  操作非常EASY,標準操作流程,輕松得出測量數據,可以輕松培養一個熟練的操作工(無經驗要求)。

l  激光無須調到整絕對圓中心,大致在圓中心就可以,我們探測器有18*18mm

l  激光本身無撓度問題,所以測量距離遠,可達40m

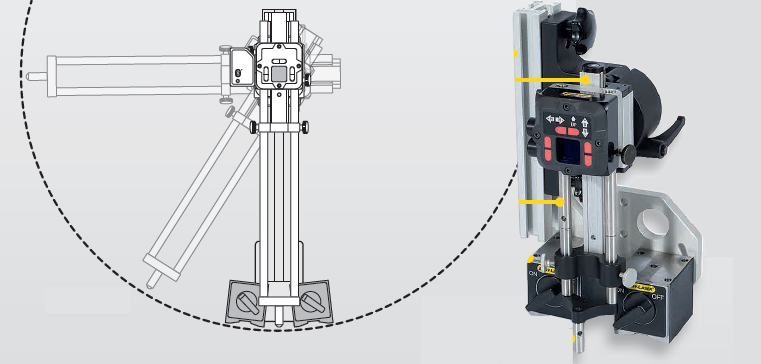

l  激光發射器D75是世界上唯一位移和角度都能調整地發射器,調整最小可達0.001mm。

l  孔調整時候儀器可實時顯示調整結果,指導調整

l  測量簡單,每個點最多只需測量兩個數據就可得出圓心實際位置

l  可測量圓孔的橢圓度

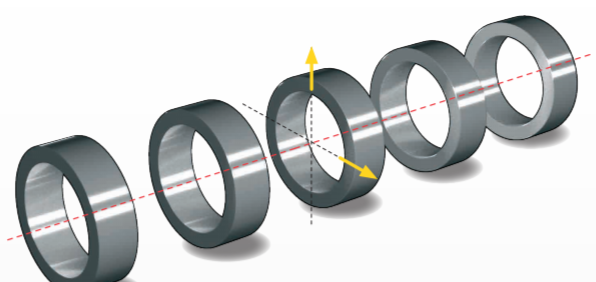

可見的紅色激光束是指孔直線度測量的參照物。與以前的方法相比(例如鋼琴線)相比,這項工作做得更快、更容易、更準確。

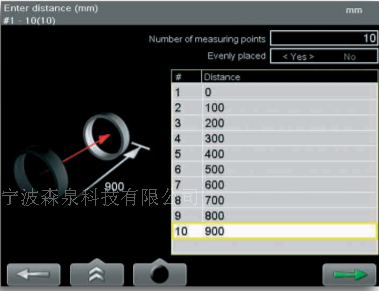

1.您可以設置測量點的數量,并且預先確定他們之間的距離,或者隨著測量點的繼續。距離可以是相等的,也可以是單獨的。

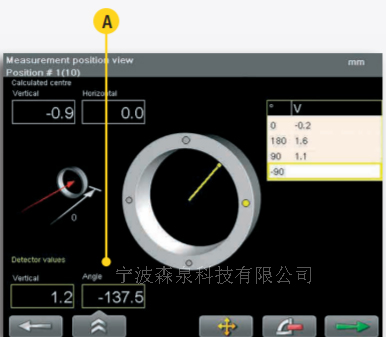

2.圖形顯示了探測器的方向,圓圈上的標記顯示活動測量點。探測器的測量值為和角位置為探測器(A)。

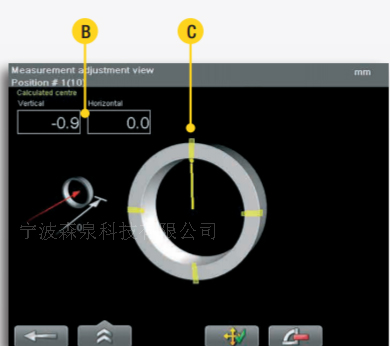

3.“實時”調整測量對象。對象(B)的垂直和水平值。圓圈上的標記顯示了實時值(C)進行調整的區域。




一、通用的程序

1.E950系統直線度程序都非常通用。在測量過程中,您可以隨時添加、刪除和重新測量測量點。該程序最多可處理到999個。您可以在一次測量中包括任意可能組合的全孔或半孔,程序?qū)⒃谒星闆r下計算正確的中心線。

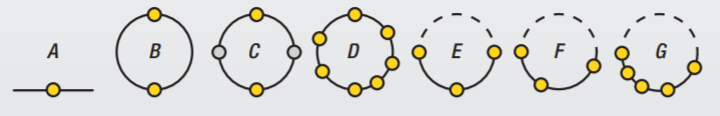

A: 1點測量;

B: 2點測量;

C: 4點測量;

D:多點測量(也有橢圓度測量);

E: 3點測量;

F: 3點測量,任意角度測量;

G:多點測量;

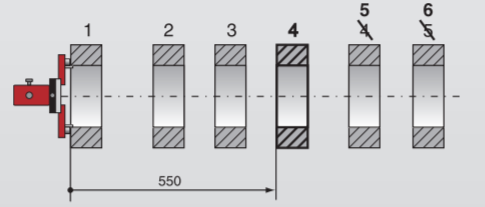

在現有的測量中,任何地方添加測量點都很容易。以下幾點將自動重新編號。如果您刪除一個點,以下內容將重新編號,根據同樣的原理。如果您重新測量一個點,舊的值將保存在歷史記錄中,便于以后進行比較。所有這些都可以在測量過程中任何時候完成!(激光發射器的架設和調整,激光發射器通過三爪盤吸附在圓外孔上,通過位移按鈕和角度按鈕只需江激光調整在大致圓中心即可)

2.測量程序包括許多不同的直線度測量方法:





2.測量,只需將我的接收器在每個測量點采測3個數據(3點確定一個圓),即可得出圓心位置。步驟如下:

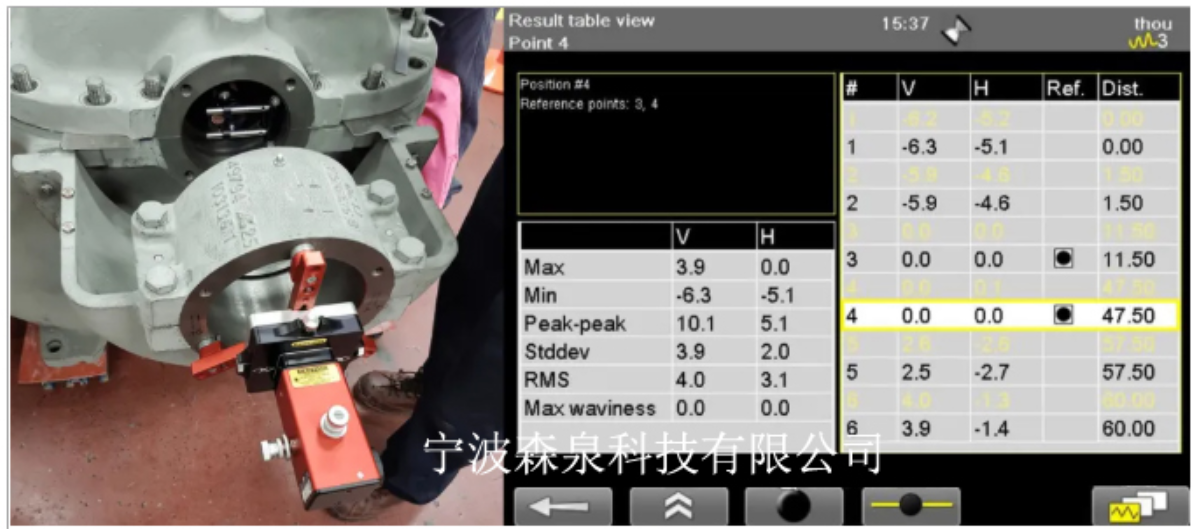

3.依次測完每個孔的圓心位置,通常以首尾2個點為基準,即可得出其他點相對于首尾2個圓心連線的基準線偏差是多少。如下圖(某維修的艦艇軸系測量數值)


測量結果多虧了大型彩色顯示屏清晰的圖形和測量數據,可以直接在現場評估結果。任何點都可以設置為參考,且可以設置將重新計算中心線的偏移。你還可以計算波紋(短和長)及最適合的波紋度。只要你愿意,您可以根據公差值進行檢查,測量系統為您處理所有的復雜計算。

4.生成報告
