軟腳是指機器沒有均勻地放在所有腳上。
為什么要檢查和糾正軟腳?如果一個機器腳下面有一個小間隙或另一個機器腳下面有一小堆泥土,這會是一個大問題嗎?

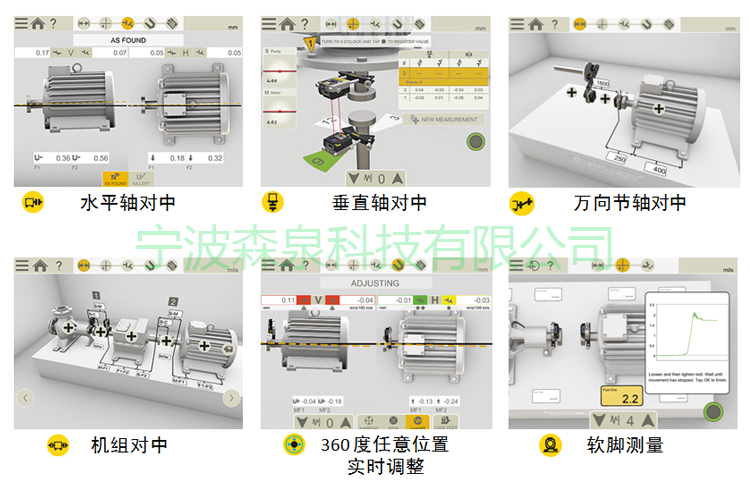

是。因?yàn)槿绻麢C(jī)器沒有完全平放在機器底座上,可能遇到諸如軸偏轉、振動增加、軸承故障等問題,并最終導致機器故障。這將比首先解決軟腳問題要貴得多!幸運的是,所有 Easy-Laser 軸對中系統都帶有軟腳檢查程序,可告訴您需要調整哪些腳以及調整多少。
有四種類型的軟腳,它們都有一個共同點:一只或多只腳沒有牢固地?cái)R在機器底座上。這有不同的原因。那么,讓我們來看看。

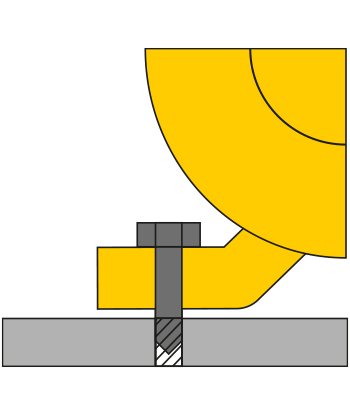

1.平行軟腳
平行軟腳(有時也稱為搖動軟腳)意味著并非所有四個腳都在同一平面上。想想餐廳里一張搖搖晃晃的桌子,在那里你可以來回?fù)u晃它。在這種情況下,激光系統軟件將在對角處顯示軟腳的高讀數 (>0.05 mm)。使用塞尺,您可以確定需要填充的一只腳或幾只腳以及多少。
平行軟腳可能有以下三種原因:
腿太短了。
底板或安裝墊不共面。
一只或多只腳下缺少墊片。
要糾正平行軟腳,您需要添加足夠的墊片來消除搖擺效應(盡可能少使用,并且不要超過四個墊片!)。
、

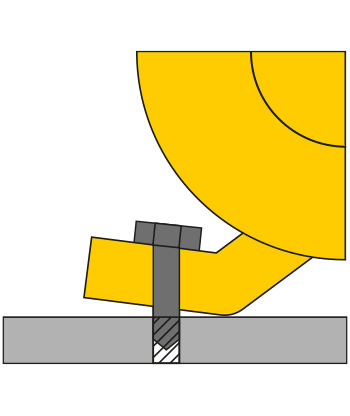

2. 彎腳/外角軟腳:
這是一種常見的軟腳,當腳的底部相對于底部成一定角度時會發生。在這種情況下,激光系統將在三英尺或四英尺處顯示高軟腳讀數。軟腳讀數最高的腳將顯示從腳的一個角到另一個角的錐形氣隙。
這種情況可能有多種原因,例如:
機器掉落或粗暴處理。
底板彎曲或加工不良。
存在嚴重的垂直角度錯位。
腳是焊接的。
發生了基礎沉降。
解決此問題的最佳方法是重新加工支腳、底座或兩者。如果這是不可能的,步進勻場是一種選擇(盡管您應該盡量避免它)。

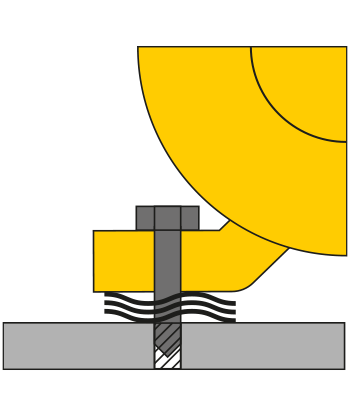

3. 腳軟:
軟腳有時也被稱為彈簧腳。對于軟腳,塞尺不會檢測到腳下的任何間隙。相反,問題通常是腳和底部之間的空間充滿了之前嘗試修復軟腳的太多墊片。腳下也可能堆積了其他不需要的材料,例如污垢或鐵銹。
腳軟的原因可能是:
腳和底座之間有污垢、油脂、油漆或銹跡。
墊片太多(請記住,每英尺使用的墊片不應超過四個)。
彎曲的墊片。
帶有毛刺或螺紋痕跡的墊片。
要解決這個問題,您需要徹底清潔足部周圍和下方的區域,并用新的、抗壓的墊片更換舊墊片

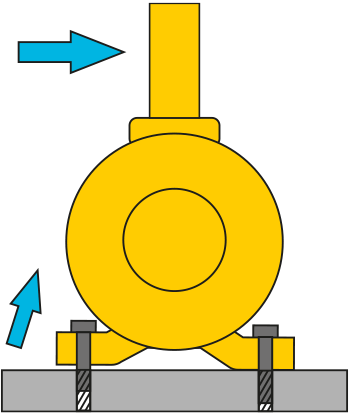

4、誘發軟足:
誘發軟腳是由影響機架的外力引起的,很難檢測到。激光系統會指示多個軟腳,通常在機器的同一側或同一端。塞尺會發現間隙,通常平行或接近平行。
誘發軟足的一些可能原因是:
聯軸器或管道應力。
懸臂機器。
皮帶或鏈條負載在皮帶輪和齒輪上。
撓性導管過硬。
結構支撐附在機器上。
千斤頂螺栓無意中被擰緊。
要糾正誘發性軟足,需要去除引起問題的外力。這可能需要多次軟腳檢查,因?yàn)檫@些力可能在軸對中過程中隨時發生。
離無故障運行又近了一步
就像我們?cè)诒疚拈_頭所說的:糾正軟腳至關重要。沒有任何機器設計用于在壓力或高振動下工作,這是軟腳的后果。因此,請確保所有腳都牢固地放在地面(或在這種情況下是底座)上,并且您已經為完美的軸對中和無故障運行創造了一個好條件!
