激光對中儀EASY-LASER XT660產品功能:
熱補償
冷態預置偏差量,實現設備運行狀態下的對中
1.切換視圖:更直觀地指導調整方向。
2.斷電續測:測量過程意外中斷,再次測量時可繼續進行未完成的測量
3.濾波器:數據波動大時,提高精確度
4.多組地腳:適用于設備三對以上地腳的工況
5.垂直/法蘭安裝的機器:立式軸對中功能便于該類型設備測量和校準
6.基座扭曲測量:檢查電機底座是否存在軟腳。
7.鎖定地腳:鎖定機器上的任何一對地腳,自由切換設備進行調整
8.實時調整:調整時數據根據調整量實時變化,實時數據參考。
9.3D圖像:3D立體測量界面
10.選擇耦合設備:根據不同的設備選擇對應的3D圖像。
11.數顯精確測量:使用value值程序,可像用千分表一樣測量,且自動 采集高精度數據也可靈活設定數據采集間隔和持續時間
12.內置幫助:該應用程序包含一個可搜索的用戶手冊,根據您所在測量過程中的任何問題可隨時打開用戶手冊相關章節解決問題
13.內部存儲:將測量文件,照片和報告保存到系統內置存儲器中。
14.多種文件類型:生成PDF和Excel文件。
15.定制PDF報告模板:可使用系統2個標準模板,或根據使用需求自定義報告模板。
16.添加注釋:可添加標注及現場照片。
17.添加圖像:直觀顯示對中前后的差異
18.發送報告:通過電子郵件或存儲到USB中。
主機屏幕類型 | 7”工業防護觸摸屏 | |
主機可連接WIFI | 測量報告無線傳輸 | |
主機操作界面 | 中文3D彩屏(支持外文) | |
主機內置電子版中文說明書 | 中文在線實時幫助 | |
主機內置相機 | 隨時記錄現場情況 | |
測量單元激光類型、視窗尺寸 | 雙向 PSD點激光20mm×20mm | |
測量單元自帶OLED液晶顯示屏 | 可以顯示連接狀態、電量、盤車角度等信息 | |
測量單元傾角計精度 | 0.1° | |
測量單元防護等級 | IP Class 66和67 | |
*大發射距離 | 20m | |
顯示精度 | 0.001mm | |
系統支持ios和Android 多平臺設備(如手機) 配置專用工業防護主機。 操作軟件開放下載,支持利用手機或平板作為主機連接探頭操作。 | √ | |
系統支持4種對中測量方法(盤車不停頓連續掃描、多點法、三點法、9-12-3法) | 連續掃描取點 | √ |
多點測量法 | √ | |
9-12-3法對中 | √ | |
任意三點法 | √ | |
立式機械對中 | √ | |
機組對中 | √ | |
自動生成對中報告 | √ | |
軟腳測試 | √ | |
設置濾波器 | √ | |
允差顯示 | √ | |
高精度傾角計 | √ | |
熱膨脹值預置 | √ | |
鋰電充電電池 | √ | |
內置藍牙無線測量 | √ |

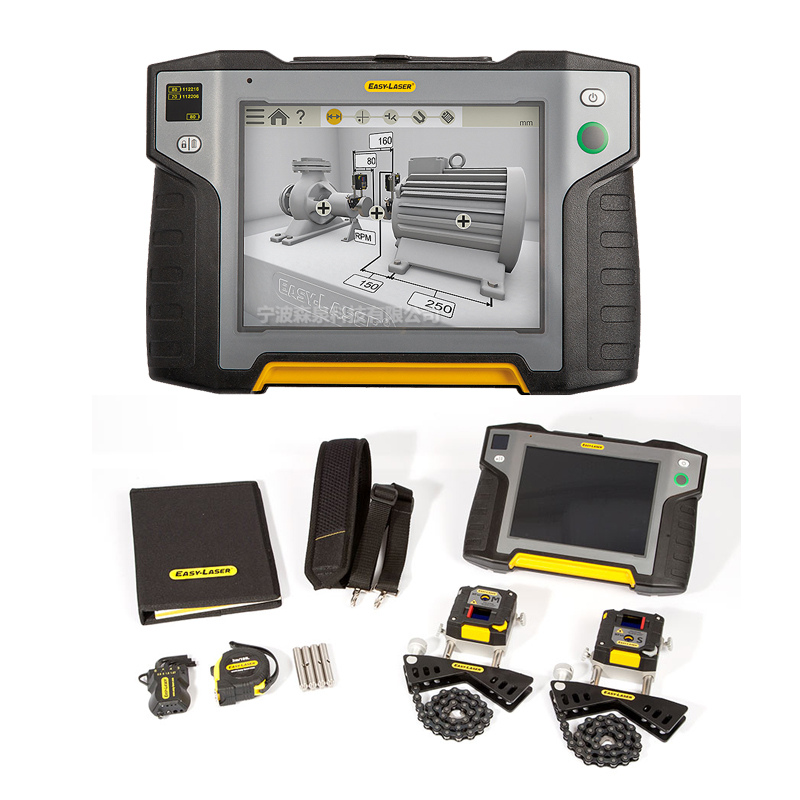

XT660 配置清單:
§ 1 個測量單元 M XT60(內置無線 psd 點激光20×20mm)
§ 1 個測量單元 S XT60(內置無線 psd 點激光20×20mm)
§ 1 個7寸安卓系統工業防護主機
§ 2 個V型軸固定器
§ 2 套鏈條
§ 4 個固定桿,120 mm
§ 4 個固定桿,60 mm
§ 1 個卷尺
§ 2套充電器
§ 1 個U盤(內含電子版 中文說明書)
§ 1 個攜帶式儀器箱
五. 顯示界面
測量完成后,2個探頭在任意位置跟蹤設備的 高低或左右 實時調整
