維斯塔斯渦輪機激光軸對中系統

2024-07-31 493

維斯塔斯渦輪機激光軸對中系統

專為風力渦輪機對準而開發的軸對準系統。隨附的支架套件可在拆下聯軸器并鎖定轉子的情況下對準變速箱和發電機,

適合大型制造商生產的很多動力傳動系統。

許多要求在沒有聯軸器的情況下進行校準。在這些情況下,在不轉動軸的情況下進行校中。

Easy-Laser系統設計用于與聯軸器拆除和轉子鎖定。拆卸聯軸器并使用特別設計的支架是最安全的方式來執行風力渦輪機的校準。

這些系統用于安裝過程中,但也用于現場的持續維護工作。


鎖緊轉子軸對中系統

我們的兩個特殊系統包含支架,適合許多渦輪變體的特定齒輪箱/發電機法蘭接口


系統Vestas

這軸對準系統包括三個不同的套件(單獨出售):一個一般安裝套件,一個補充服務套件,用于較小的渦輪機,再加上一個升級套件。

安裝套件可以不帶測量單元和顯示單元等(當時稱為機械支架套件),適用于E和XT系列測量裝置。完整的系統適用于所有維斯塔斯渦輪機。

用于在耦合拆除時進行測量的支架套件(適用于E和XT系列)。這些套件可以單獨出售,適合西門子Gamesa渦輪機。


軸與轉軸對中

為了在聯軸器到位的情況下進行軸對中,軸需要旋轉,例如通過伺服驅動,并隨著斷裂而停止。

測量程序EasyTurn(包含在所有Easy-Laser系統的標準)。它需要一個小的軸旋轉來確定對中條件。

要執行旋轉軸對準,您可以使用我們的標準軸對準系統。我們提供幾種不同的安裝支架,

磁性和偏移安裝,可用于解決安裝設備不同的情況。

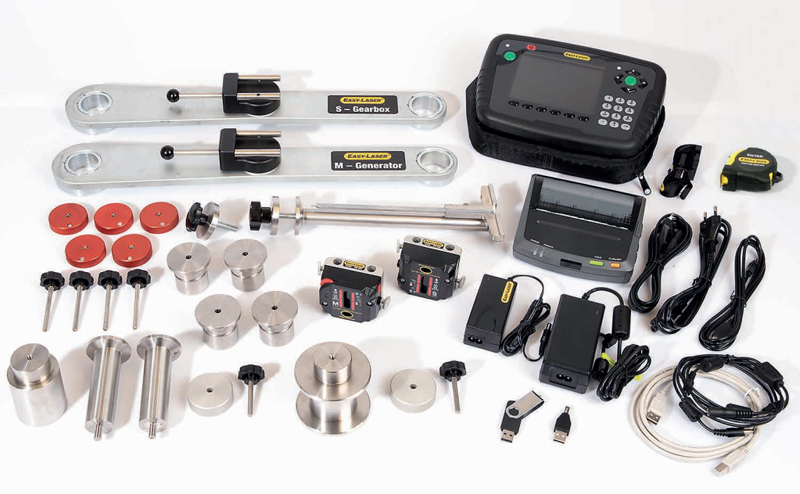

Vestas 6包含的物品零件編號

編號名稱數量
12-0703      發電機法蘭探測器固定裝置  1
12-0297 發電機固定裝置 M12   的螺絲旋鈕  2
12-0298    發電機固定裝置 M16 的螺絲旋鈕2
12-0718 變速箱法蘭探測器固定裝置 1
01-0815 變速箱固定裝置適配器 25   毫米 4
01-0816 變速箱固定裝置適配器 24 毫米 3
01-0817 變速箱固定裝置適配器 22   毫米 3
01-0818 變速箱固定裝置適配器 17   毫米 3
12-0296 適配器螺絲 3
12-0299 帶磁鐵的適配器螺母 M6 4
12-1165 手提箱 Vestas 6 11

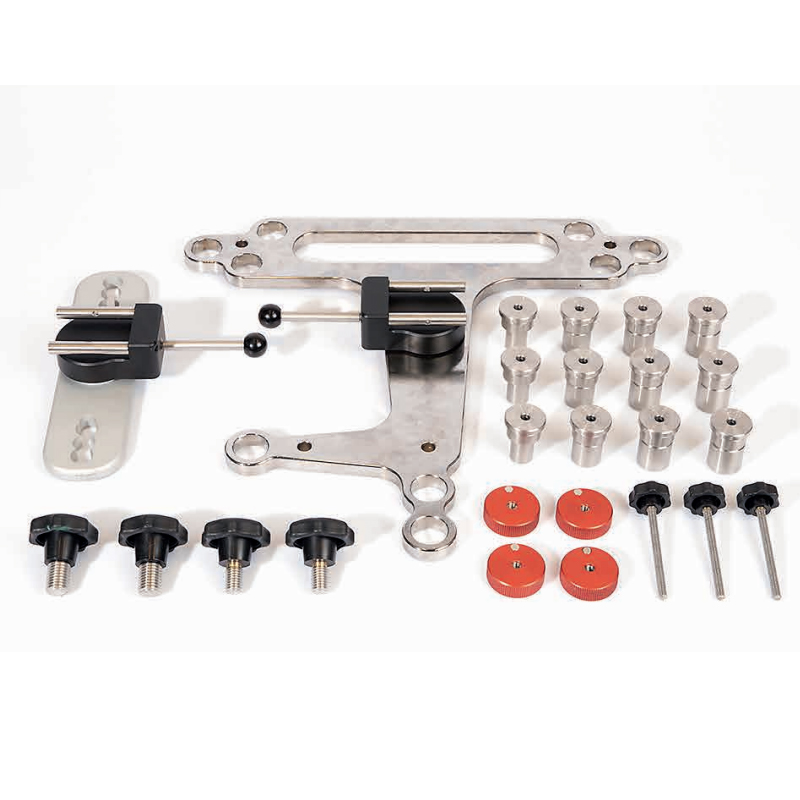

Vestas 5包含的物品零件編號 *可選


編號名稱數量
12-0700 顯示單元 E52 1*
01-1379 顯示單元 E52 的保護殼 1*
12-0777測量單元 ELS40,PSD 30   mm,傾角儀 1*
12-0776 測量單元 ELM40,PSD 30   mm,傾角儀 1*
12-0712 帶磁鐵 M6 V112   適配器的螺母 5
512-0714 適配器 V112   的螺釘,L=75mm 4
412-0713  V112 固定裝置套件 2
01-1520   用于固定裝置 V112 的適配器 4
03-0613 距離計(包括適配器),緊固螺釘   L=35mm 1
03-1034 距離計包括適配器,包括緊固螺釘 L=55mm 1
01-2163 用于 MK3E / V150   的襯套 1
01-2142 用于 MK3E / V150   的襯套 1
01-2143 用于 MK3E / V150   的墊圈 2
12-1140 襯套 V150 的螺釘 L=45mm 2
12-0495 顯示單元帶 11*
03-0914   USB 記憶棒 4GB 11*
03-0822   USB 電纜 A 至 B 1.8 m 11*
03-1243  電池充電器(100-240 V AC)6   11*
12-0989 DC 分線充電電纜 11*
12-0751 DC 至 USB   適配器,用于充電 1*
03-1004 打印機 Seiko   DPU-S445,包括充電器、電纜和 USB 11*
03-0824 測量卷尺1
05-0954 Manual E540 Vestas 1*1*
12-1164手提箱Vestas 51
