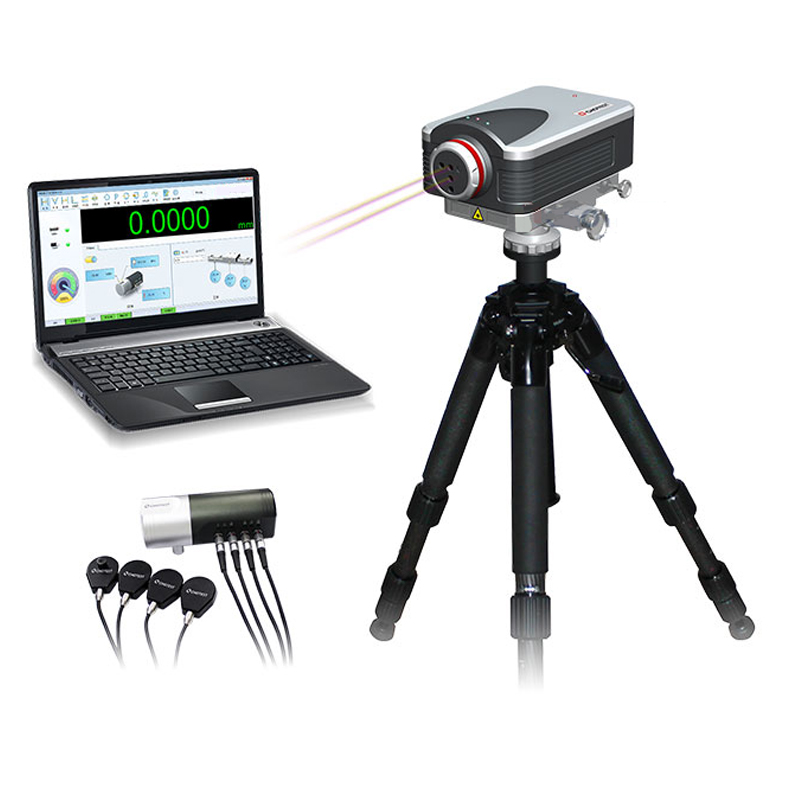

激光干涉儀

可實現線性測長、角度、直線度、垂直度、平行度、平面度等幾何參量的高精度測量。動態測量軟件配合下，可實現線性位移、角度和直線度的動態測量與性能檢測，以及進行位移、速度、加速度、振幅與頻率的動態分析，如振動分析、絲桿導軌的動態特性分析、驅動系統的響應特性分析等。具有測量精度高、測量范圍大、測量速度快、最高測速下分辨率高等優點。

產品采用進口高性能氦氖激光器，其壽命可達50000小時；采用激光雙縱模熱穩頻技術，可實現高精度、抗干擾能力強、長期穩定性好的激光頻率輸出；采用高速干涉信號采集、調理及細分技術，可實現最高4m/s的測量速度，以及納米級的分辨率；采用高精度環境補償模塊，可實現激光波長和材料的自動補償；采用高性能計算機控制系統及軟件技術，支持中文、英文和俄文語言，友好的人機界面、向?qū)降牟僮髁鞒?、簡潔化的記錄管理?/span>

產品配置

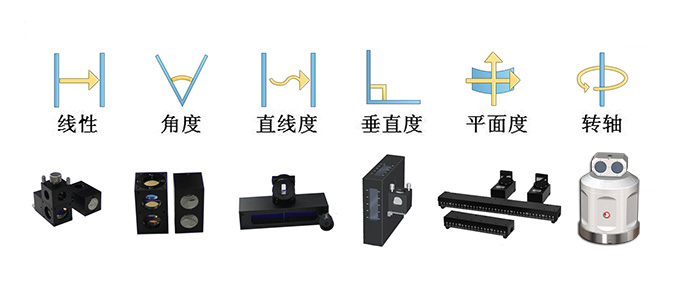

　　SJ6800激光干涉儀系統具有豐富的模塊化組件，可根據具體測量需求而選擇不同的組件。主要鏡組如下圖所列，依次為線性鏡組、角度鏡組、直線度鏡組、垂直度鏡組、平面度鏡組、自動精密轉臺。

其中，線性鏡組為標配，由線性干涉鏡、線性反射鏡和夾緊孔座構成。可滿足線性位移設備的定位精度、重復定位精度、反向間隙的測量與分析，以及反向間隙修正和螺距補償。

產品功能特點

• 可實現線性、角度、直線度、垂直度、平行度、平面度、回轉軸等幾何參量的高精密測量；

• 可檢測數控機床、三坐標測量機等精密運動設備其導軌的線性定位精度、重復定位精度等，以及導軌的俯仰角、扭擺角、直線度、垂直度等；

• 可實現對機床回轉軸的測量與校準；

• 可根據用戶設定的補償方式自動生成誤差補償表，為設備誤差修正提供依據；

• 具有動態測量與分析功能，包括位移分析、速度分析、加速度分析、振幅和頻率分析等，可進行振動分析、絲桿導軌的動態特性分析、驅動系統的響應特性分析等；

• 支持手動或自動進行環境補償。

激光干涉儀應用：組裝機床高校、機床直線度測量、機床測量、數據機床校準、機床回轉軸測量、龍門加工中心測量、激光切割機測量、自動化設備測量、長導軌測量、加工中心回轉軸測量、測量機床傾斜軸線測量
