印刷機輥隙寬度測試儀

2024-09-06 559

Nip寬度指示器測量兩個輥(一個軟輥和一個硬輥)之間的靜態接觸區域。當傳感器上的長度敏感條紋位于輥隙中時,儀器會連續測量輥隙寬度。


Nip寬度指示器-單位為毫米/英寸

選擇一個300mm長的傳感器葉片,用于測量寬度不超過20mm的輥隙,或者選擇一個500mm長的傳感葉片,用于寬度不超過50mm的輥隙。


可選-可追溯校準系統

終極質量控制功能。

標準Nip寬度指示器儀器在啟動過程中對傳感器葉片進行自檢。如果傳感元件因使用而磨損,不再符合指定的性能參數,將顯示一條消息,警告葉片無法使用。

Nip Control新的Nip寬度指示器校準系統滿足了這些要求。


檢查每個校準單元

根據“國家主管機構”以預定義的時間間隔控制的參考,確保測量結果可根據質量標準進行驗證和可追溯。


操作簡單

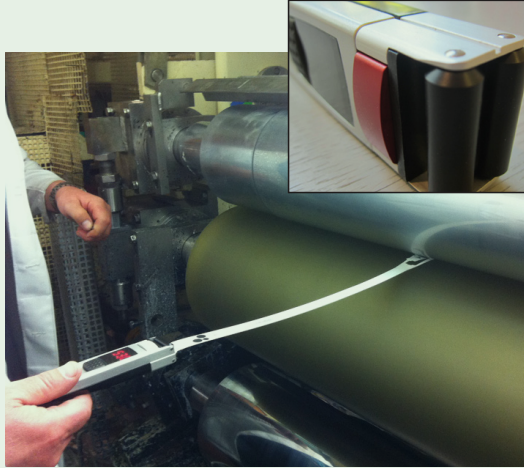

1.將傳感器葉片的尖端放在輥子之間。將其卷起或夾緊。顯示器以毫米或英寸為單位顯示讀數

2.將輥隙寬度調整到所需水平,同時將傳感器葉片保持在輥隙中

3.反轉滾輪或?qū)⑵浞珠_


控制工藝關鍵是輥隙和輥隙特性非常重要

使用數字Nip測量既快速又簡單。你可以快速地設置滾輪,并經常檢查它們的狀態。

該過程是可重復的,與操作員無關。測量數據有助于統計趨勢分析和持續的過程改進,最終提高產品質量和過程控制,降低產品成本,延長生產時間。提高工作滿意度是一個額外的好處:不再試錯!


輥隙

在確定輥隙特性的同時,輥隙會生成壓力曲線。壓力曲線由Nip壓力和Nip寬度定義。

-壓力指示器測量峰值壓力,單位為牛頓/cm2。

-Nip寬度指示器以毫米或英寸為單位測量輥隙寬度。


輥輪的壽命

橡膠是一種“有生命”的材料,在其使用壽命期間會不斷膨脹和收縮。當受到溫度變化、化學物質、增塑劑提取、轉數、生產速度和體彈性變化的影響時,它會硬化、軟化、收縮或膨脹。

不可避免地,輥隙壓力曲線也會發生變化。最初正確的輥隙設置會逐漸變得不準確,并可能導致過程惡化和不穩定。

橡膠特性變化的后果是不同的,這取決于兩個輥對是否固定或其中一個輥是否浮動以及變化的性質而異。

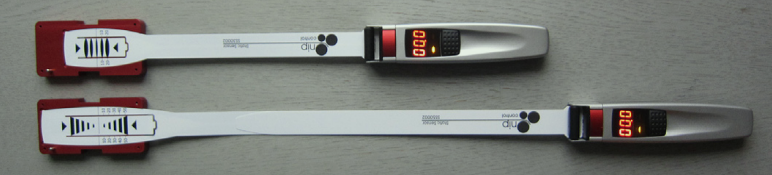

Nip寬度指示器測量系統由手動裝置和傳感器葉片組成。如果需要可追溯性,請?zhí)砑有?zhǔn)選項

零件編號產品類型標注長度壓區寬度傳感器葉片厚度滾筒表面橡膠硬度傳感器葉片工作范圍溫度
W102標準儀器顯示分辨率0.5mm







W102CAL儀器配有校準軟件顯示分辨率0.5mm







CAL10SS校準裝置SS30002在10mm處校準







CAL30SS校準裝置SS50002在30mm處的校準







SS30002傳感器葉片
300mm/11.8”2–20mm/0.08–0.8”0.4mm/ 0.016”橡膠/橡膠
    橡膠/塑料
    橡膠/金屬
光滑 20–80° ShA 1–350N/cm220–50°C/           68–122°F
SS50002傳感器葉片較硬輥直徑             ≥200毫米/7 7/8英寸500mm/19.7”5–50mm/0.2–2”0.4mm/ 0.016”
T150伸縮臂180°關節1–1.5m/3.3–5.0ft






HN201hansson趨勢分析軟件

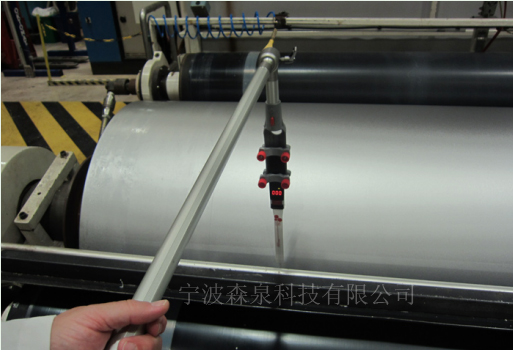

伸縮臂

-到達夾點——較大滾筒的左側、中心和右側伸入到安全區域

-從滾筒的前部或兩側伸出

-180°關節可實現完全靈活性

-全范圍,包括傳感器葉片2.0米


功能性

-一鍵控制

-明亮的LED顯示屏,便于閱讀

-標準AAA電池和省電功能

-采購堅固的儀表箱


保護操作員

-儀器與滾輪之間的安全距離

-帶有迷你滾輪的安全前部,在接觸時可抵靠機器滾輪旋轉

-傳感器葉片會自動從儀器分離
