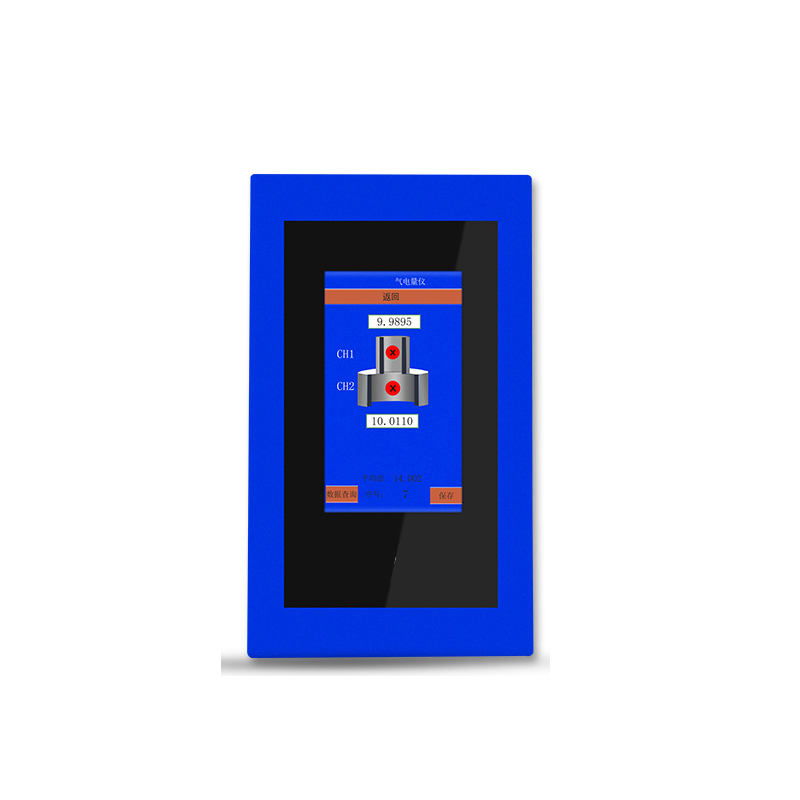

可嵌入式氣動量儀電箱可同時測量二個項目實現內徑、外徑、槽寬、兩孔距、深度、厚度、圓度、錐度、同軸度、直線度、平面度、平行度、垂直度、通氣度和密封性
機床氣動量儀電箱:可同時測量二個項目實現內徑、外徑、槽寬、兩孔距、深度、厚度、圓度、錐度、同軸度、直線度、平面度、平行度、垂直度、通氣度和密封性
中文屏顯電子柱和傳統的模擬電子柱相比較具有下列顯著的特點和優越性。
1. 高亮液晶屏幕顯示。 清晰、無顯示視角和光線要求。
2. 中文菜單操作。 直觀、方便、快捷。
3. 三色光柱指示 光柱可顯示為綠色、橙色、紅色,分別表示被測尺寸為“合格”、“報警”和“超差”狀態,可以很方便地觀察到測量尺寸在公差帶上的位置。指示方式具有點、段、柱三種形式可選擇。
4. 數字精確讀數 在光柱指示的同時,液晶顯示器直接顯示測量的精確尺寸值,可同時顯示相對值和絕對值,最高分辨率可達0.1μm,處于國內領先地位。
5. 可配任意大小的氣測頭 該儀器可應用于從Ф0.5至Ф200的任意大小氣測頭。一臺量儀兼容了老式各種倍數的氣動量儀。
6. 極高的穩定性 采用了多種抗干擾和穩定技術,大大提高了穩定性和可靠性。儀器采用了防水、防油的封閉式結構,并預留外部擴展鍵盤接口,在便于操作的位置設置擴展鍵盤,既方便了工人操作又保護了儀器本體。使該儀器可適應環境惡劣的工業現場。
7. 可設置十套程序 以進行多種規格測量 可以進行多種規格被測參數的多程序設置以及具有測量數據的存儲功能等。最多可設置十套程序,對應十種檢測規格。其設置參數和標準件校正值分別對應程序存儲,大大方便了多規格測量。
8. 網絡數據管理能力 數據通訊功能可使現場多臺量儀組成測控網絡,通過服務器專用SPC管理軟件采集并存儲測量數據,形成SPC統計圖表,實現網絡化在線質量管理。
二.主要性能
示值范圍 | ±5 | ±10 | ±25 | ±50 |
數顯分辨率 | 0.1 | 0.2 | 0.5 | 1.0 |
示值總誤差 | 0.2 | 0.4 | 1.0 | 2.0 |
示值變動性 | 0.1 | 0.2 | 0.5 | 1.0 |
外形尺寸 | 100mm(寬)×130mm(深)×180mm(高) | |||
重量 | 約2.1kg |
三 氣動量儀使用條件:
1)電源:DC12v 2-3A
2)環境溫度:0-45℃
3)濕度:85%以下
4)氣源:0.4-0.8Mpa的穩定且潔凈氣源
5)遠離腐蝕性強的物品及磁場、電場及強震動等場合
1. 電源接口(DC12V 2-3A電源適配器)
2. 總電源按鈕開關
3. RS485通訊接口
4. 進氣口1 配Φ8硬氣管
5. 倍率調節閥
6. 出氣口1、2 配Φ6軟氣管
7. I/O控制口
