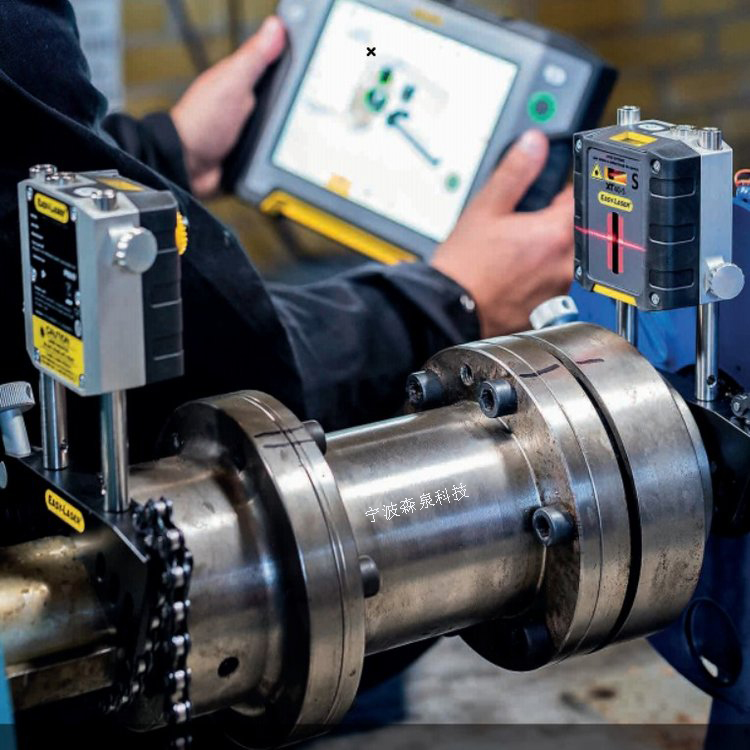

激光對中儀是專門用于解決旋轉設備的旋轉軸、軸孔對中的,為了可以幫您快速的達到工作生產要。那么我們在選擇激光對中儀給出以下參考,我們可做到心中有數,再對比后找到適合自己的產品。
一、選激光對中儀,從哪些方面考慮呢?
1、 耐用。對中儀是一款現場工人使用的安裝檢測工具,使用頻率很高,環境惡劣。投資回報率,就要看他的使用壽命了。通常一臺激光對中儀能用8~10年左右,這樣就很劃算了。
2、 精確。對中儀的顯示精度大都在0.01mm和0.001mm,理論上來說足夠所有的對中現場了,但是激光穩定性、工裝加上算法使得對中儀測量重復性各不相同,好的對中儀誤差是1絲,差一點的對中儀誤差是3~4絲。
3、 工裝夾具。為什么說激光對中儀的工裝夾具很重要,因?yàn)槌巳粘5男∷秒姍C(jī)以外,還有很多特殊的設備要對中找正,如盤車受限或不能盤車,靠背輪空間小,軸直徑很?。ㄈ鐪y功機),軸頸很大(如風電一端為剎車盤),聯軸器特殊(如液力耦合器),萬向軸等等。那么要安裝的設備不同,對中的工況不一樣,常規的鏈條安裝就無法很好的固定,測出的對中數據就不準。這需要有經驗的工程師,推薦合適的工裝夾具,讓激光對中儀發揮最大功能。
4、 價格。激光對中儀從二十年前7萬到十幾萬,到現在2022年價格也都在7萬到十幾萬,沒有太大變化,特別是2022年年初芯片荒導致原材料成本大幅提升,各廠家在3月份紛紛漲價。
5、 其他人性化設計。激光對中儀使用的方便性很重要,有些特點比如角度顯示,3D動畫,實時調整的實時性等,也非常重要。
二、激光對中儀選擇標準:
1、激光對中儀的重復性;
2、激光對中儀的相對誤差;將影響光路四周環境。
3、穩定性指標在廠家儀器說明中沒有,用戶只能憑對于儀器判定和參觀或詢問其他長時間使用用戶來判定。
4、掃描速度:探探速度可進步數據正確性,重復性和穩定性。
是專門用于解決旋轉設備的旋轉軸、軸孔對中的,為了可以幫您快速的達到工作生產要。那么我們在選擇激光對中儀給出以下參考,我們可做到心中有數,在對比后找到適合自己的產品。
三、激光對中儀選型表
系統 | XT770 | XT660 | XT550 | XT440 |
激光技術 | 點 | 點 | 點 | 線 |
探測器類型 | 2軸PSD | 1軸PSD | 1軸PSD | 1軸PSD |
探測器尺寸 | 20×20毫米 | 20×20毫米 | 20×20毫米 | 30毫米 |
與設備的無線通訊 | ● | ● | ● | ● |
防爆認證 | ● | |||
IP等級 | 66、67 | 66、67 | 66、67 | 66、67 |
測量范圍 | 20米 | 20米 | 20米 | 10米 |
運行時間,人機界面 | 16小時 | 16小時 | 11小時 | 16小時 |
工作時間,測量單位 | 24小時 | 24小時 | 20小時 | 24小時 |
預先安裝在支架上的單元 | ● | ● | ● | ○ |
多語言指導軟件 | ● | ● | ● | ● |
PDF報告自動生成 | ● | ● | ● | ● |
帶鏈條的V型支架 | ● | ● | ● | ● |
延伸鏈 | ● | ● | ● | ○ |
磁鐵座 | ● | ○ | ○ | ○ |
偏移括號 | ● | ○ | ○ | ○ |
磁性支架 | ○ | ○ | ○ | ○ |
軸對準程序 | XT770 | XT660 | XT550 | XT440 |
臥式機 | ● | ● | ● | ● |
立式/法蘭安裝機 | ● | ● | ● | ● |
偏值軸對中 | ●** | ●** | ●** | |
幾何測量程序 | XT770 | XT660 | XT550 | XT440 |
扭曲測量 | ● | ● | ● | |
基本平整度 | L | |||
** =需要附件萬向支架套件 ●=包含 ○=可選 添加激光發射器D22時可以使用 |
