導軌直線度的6種常見檢測方法

2022-12-01 1853

  導軌直線度是各項機床精度的基礎精度,導軌直線度對多項機床精度都有著直接的影響,其檢測儀器和檢測方法較多也較為復雜,并應根據不同情況采取不同的檢測儀器和不同的檢測方法。本文根據學習內容和自己的理解,對導軌直線度的檢測方法作一綜合敘述。


各種導軌直線度檢測方法的使用場合

  根據學習內容我們知道,導軌直線度有以下種檢測方法,這幾種檢測方法分別適用于不同的工作場合。

1.用水平儀檢測導軌直線度

水平儀是檢測導軌直線度的常用儀器,使用方便且檢測精度較高。一般常用外形規格尺寸為200×200,測量精度為0.02/1000的框式水平儀。但水平儀只能檢查導軌在垂直面的直線度誤差。


2.用光學平直儀檢測導軌直線度

光學平直儀可用來檢測導軌在垂直面的直線度誤差,也可用來檢測導軌在水平面的直線度誤差,且精度較高。但光學平直儀的安裝調整較為復雜,需請專業的計量人員操作。對于行程長度大于1.6米的精密機床,其導軌在水平面的直線度最好使用光學平直儀進行檢測。對于行程長度小于等于1.6米的機床,其導軌在水平面的直線度一般不用光學平直儀檢測,而用檢查棒和百分表進行檢測。


3.用鋼絲和讀數顯微鏡檢測導軌直線度

  對于行程長度大于1.6米的機床,當導軌直線度要求不太高時,可用鋼絲和讀數顯微鏡對導軌在水平面的直線度進行檢測。因為鋼絲的直徑誤差對檢測精度有直接影響,所以精度不太高。為保證導軌直線度的檢測精度,最好使用光學平直儀檢測大行程機床導軌在水平面的直線度誤差。


4.用檢查棒和百分表檢測導軌直線度

  對于行程長度小于等于1.6米的機床,可用檢查棒和百分表檢測機床床鞍沿導軌的運動在水平面的直線度誤差。

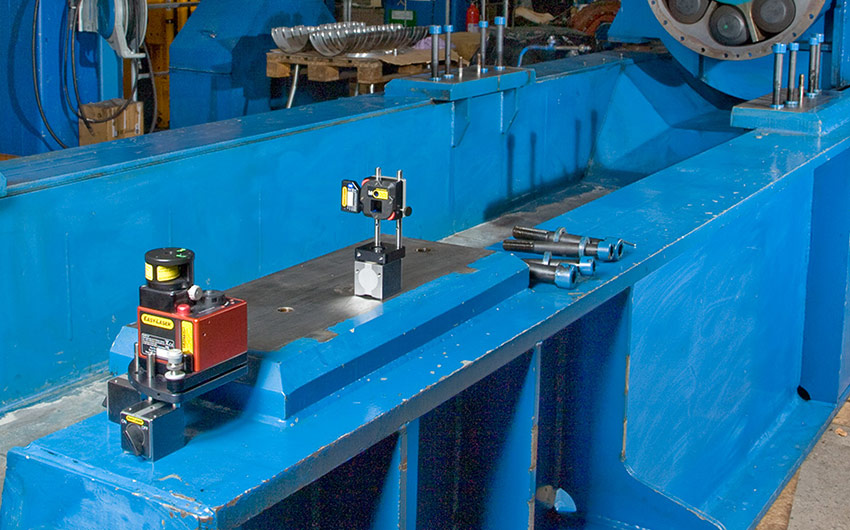

5.激光檢測導軌直線度:測量距離可達40米,顯示分辨率0.001MM

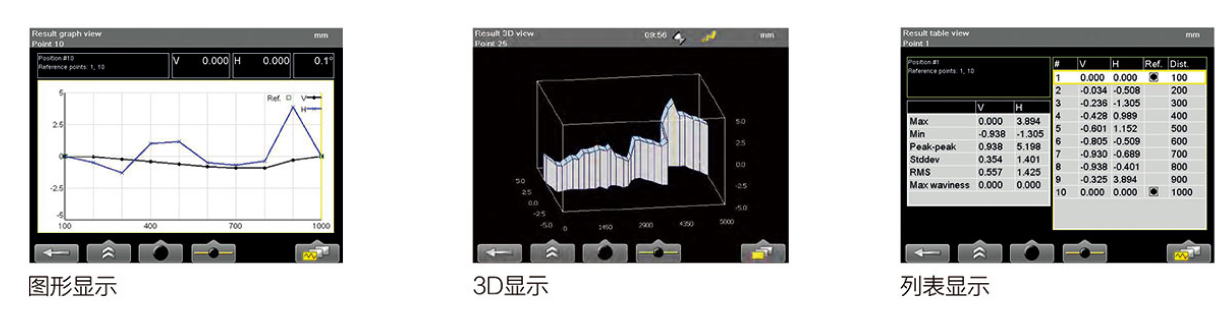

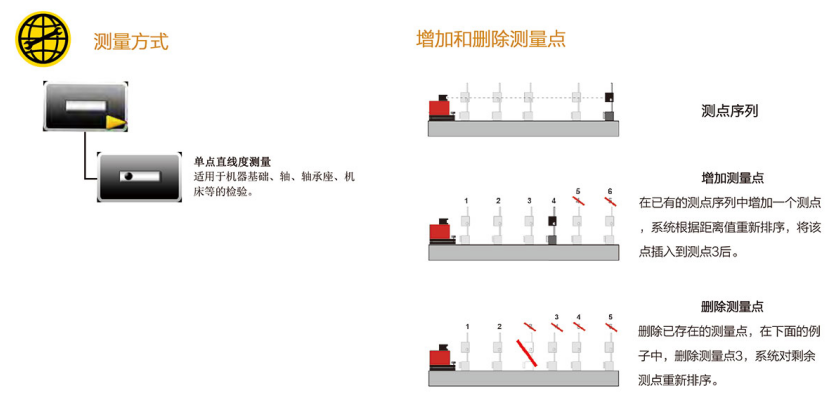

直線度測量像所有其他幾何測量一樣,將激光束作為參考,可同時測量水平和垂直方向,將探測器放在需要測量的位置并記錄數值,測量后選擇兩個合適的測量點作為基準線,其他測量點相對于基準線的數值就出來了,測量中可以增加或刪除測量點。




6.導軌平行度測量系統

不僅適合于平行度測量。還可以使用該系統測量水平度、直線度和平面度、基礎的平面度和軋輥的直線度、平行度測量

用于軋輥、導軌、高架軌道、龍門架、金屬薄板切割機、生產線等的平行度測量。

測量長軸、軋輥、軸承、底座、機器結構直線度測量;

用于測量(例如)機器底座、機器工作臺等的平面度/扭曲度測量;

用于機床測量機器和裝置的垂直度;


擴展功能:軟腳測量、水平\垂直對中、機組測量、平行度、偏移和角度、偏置軸對中、皮帶輪對中、振動測量、垂直度、橢圓度、同心度;


5.7 英寸彩色顯示屏;

中文3D操作界面;

測量距離40米;

孔徑測量范圍:140-4000mm;

激光直徑:6 mm;

防護等級IP65設計;

顯示分辨率:0.001mm;

測量誤差:±1%;
