快速進行電機安裝找正方法
對中不良的危害:
旋轉設備在新設備安裝,以及運行一段時間后,都需要對對中精度進行檢查,當設備振動異常,或異常停機,有超過60%的原因是因對中不良引起的。振動異常會損壞軸承,造成異常停機,異常停機導致非計劃維修,維修成本增高,產能損失。
傳統對中方法(百分表找正)
傳統的軸對中方法,如直尺、塞尺和打表法,單表或雙表,經驗豐富的師傅能夠快速完成對中工作,但對現場經驗非常依賴,不具備快速技術傳遞,初學者往往需要長時間的學習才能夠獨自操作。
激光對中方法

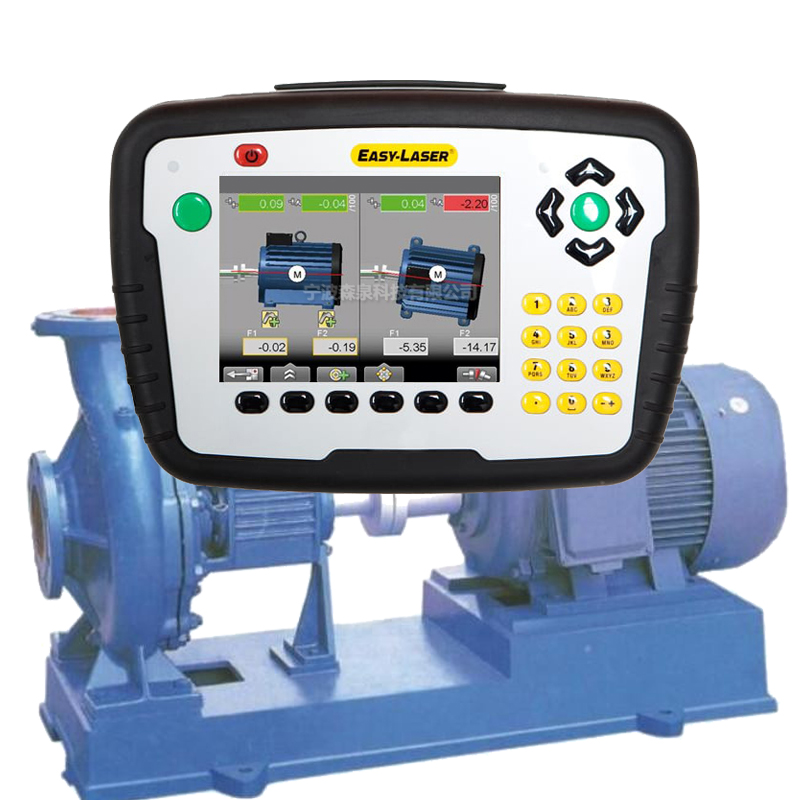

聯軸器激光對中,配置包含主機及兩個對射激光傳感器,導向式操作,測量精度高,特別對于高速轉子。
水平軸對中工作流程
A.開始軸對中測量.
B.一旦開始軸對中測量, 所有的測量過程均被自動保存.
C.即使因為各種突發原因?qū)е鹿ぷ髦袛啵ㄈ珉姵仉娏坎粔颍?午餐或工作時間過長需要休息等),均可以從上次中斷的地方繼續工作.
D.最后的測量結果保存在文件管理其中.
E.可以根據測量結果生成報告.
水平軸對中工作流程:測量結果
A.垂直方向 :偏差和角度值.
B.水平方向 :偏差和角度值.
C.對中結果評判(容差顯示).
D.添加或移除墊片值.
E.箭頭指示水平方向的調整方向
數值表示調整值.

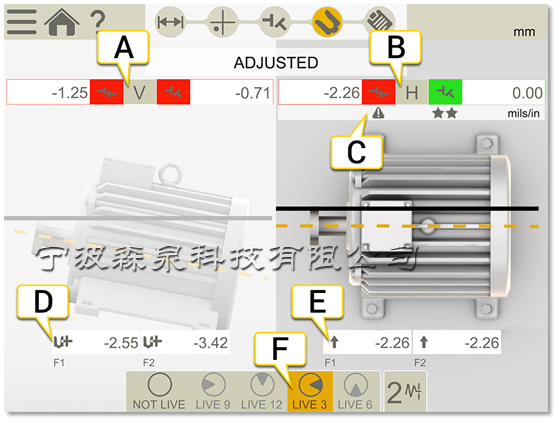

水平軸對中工作流程:實時調整
A.垂直方向 :偏差和角度值.
B.水平方向 :偏差和角度值.
C.對中結果評判(容差顯示).
D.添加或移除墊片值.
E.箭頭指示水平方向的調整方向
數值表示調整值.

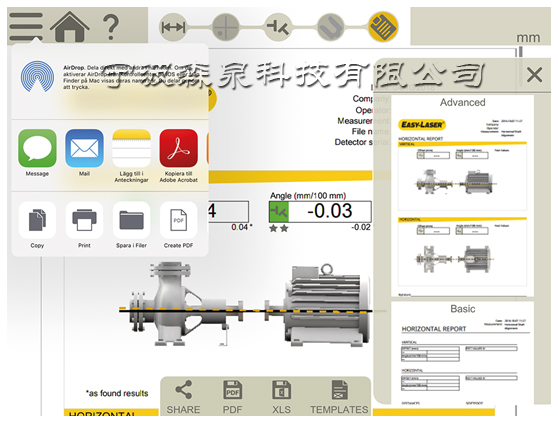

水平軸對中工作流程:報告生成
?添加圖片 ?添加注釋
?保存為 PDF或 Excel 文檔
?生成帶電子簽名的報告
?通過 email 發送報告
