機加工主動測量
用于加工前測量,在線測量,加工后測量,砂輪動平衡控制等加工環節,在磨削加工過程中,主動測量儀不斷對工件進行測量,根據工件尺寸變化向機床提供各種控制信號,從而優化磨削精度,生產效率及可靠性,達到生產過程可控的目的。

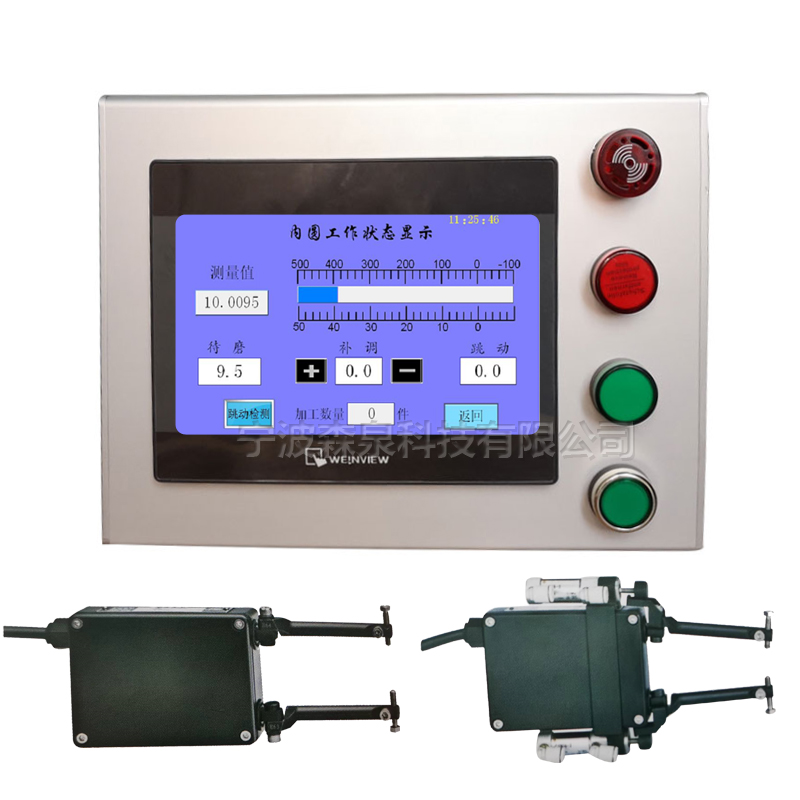

主動測量控制儀又叫“外圓磨削在線測量儀”或“內孔磨削在線測量儀”,在磨削過程中,MPE系列主動測量控制儀不斷對工件進行測量,根據工件尺寸變化向機床提供各種控制信號,從而提高外圓或內孔等的磨削精度,生產效率及可靠性??膳c機床PLC進行數據通訊,MPE系列主動測量可根據測量結果,計算補償信號發送到機床PLC控制系統,控制系統可根據補償信號控制機床進行刀具補償
主動測量MPE系列特點
1.寬范圍、高精度、高穩定性
2.完善的保護功能
3.可進行和差演算
4.可連接1至2個測量裝置
5.可在運行時對設定尺寸進行修改.
6.可在線測量,也可機后測量
主動測量MPE系列性能指標
測量范圍 | 士1000um | 分辨率 | 0.1μm |
示值誤差 | 1%F-S | 示值變動性 | 0.8μm/30次 |
顯示范圍 | 士1000um | 調零范圍 | -50 ~ + 50um |
長時間穩定性 | 0.8μm/8h |
主動測量MPE系列測量界面
1.歡迎界面
(5s后自動進入加工中操作面板。)

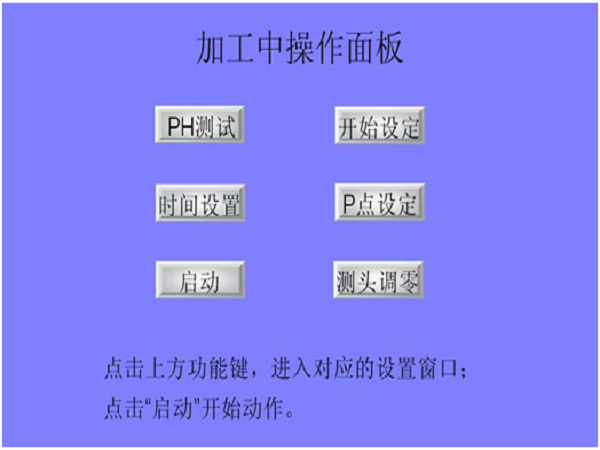

2.加工中操作界面
展現本儀器的各項功能,點擊各功能鍵,進入相應的界面。

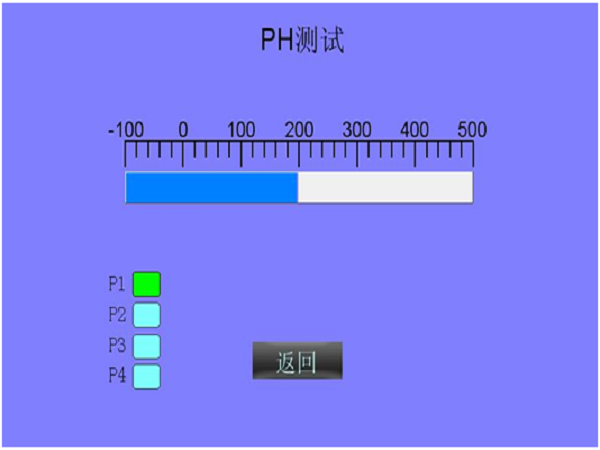

3.PH功能界面
在“加工中操作面板”點擊“PH測試”按鈕進入下圖界面。在灰色區域點擊并拖動改變 PH 值,模擬加工件尺寸的變化,該值與所設定的各信號點相比較,然后輸出控制信號,從而檢驗控制儀輸出和機床接口是否正確連接。

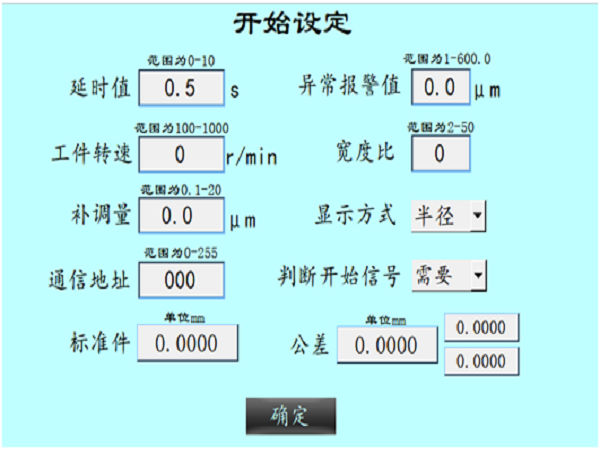

4.設定界面
在“加工中操作面板”點擊“開始設定”按鈕進入下圖界面。

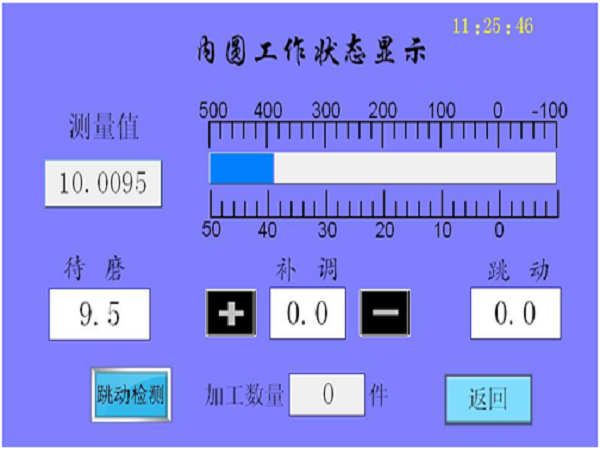

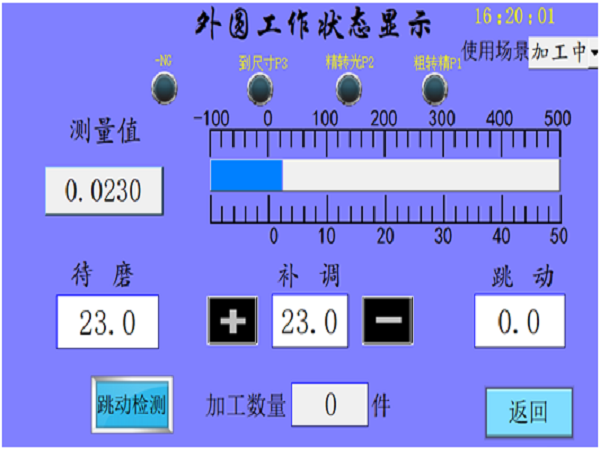

5.工作狀態顯示界面
當各種數值都設定好后,在“加工中操作面板”點擊“啟動”按鈕,便進入自動測量狀態(儀器上電時自動進入)。外徑與內徑對應不同的工作狀態顯示界面,分別如下圖所示:
主動測量MPE系列使用條件
1)環境溫度:0~40℃。
2)濕度:90%以下或無凝露。
3)震動:<0.1G。
