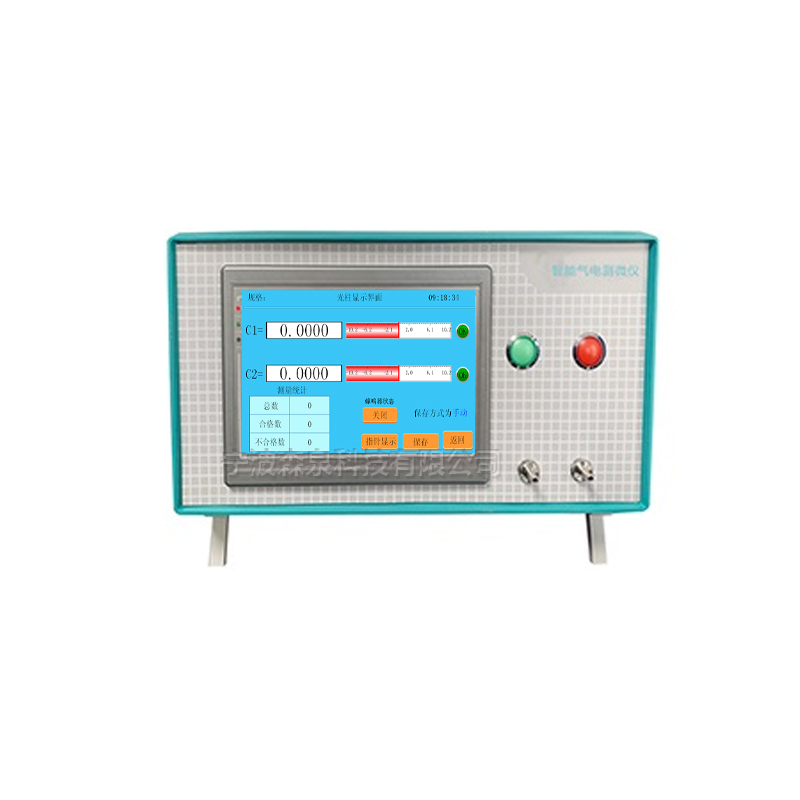

智能氣電測微儀
智能氣電測微儀的檢測原理是:利用噴嘴體與被測工件之間微小間隙的變化會引起氣體壓力變化,再把氣體壓力變化轉換為電壓信號。對模擬電信號量進行數據采集和數字處理,并采用了嵌入式單片機技術??芍苯语@示1-4通道被測尺寸的測量值。根據預先設定的工件尺寸公差界限,用模擬光柱及顏色指示出被測工件合格與否,操作簡便直觀。
本產品采用TFT觸摸屏,亮度高、壽命長,特別適合各種生產線環境的應用,制作了中文菜單操作界面,大大方便了操作和人機交互。并可以進行多種規格被測參數的多程序設置,還具有測量數據的存儲和查詢功能等。
數據通訊功能可使現場多臺量儀組成網絡,通過專用軟件形成SPC統計圖表以實現現場在線質量管理等等。還可以根據用戶的特殊要求,修改和補充產品的功能,以滿足不同應用場和的不同要求。
智能氣電測微儀為柔性高精度氣電測微儀,有多量程編程功能,可配套等效孔徑為Φ0.5至Φ2.0的噴嘴體測頭;穩定性高,抗干擾能力強,分辨率為0.1μm,適合于普通車間使用??蓱?yīng)用于冷機、汽車發動機等行業的精密部件檢測。
主要性能參數
量程范圍(μm) | 20 | 50 | 100 |
分辨率(μm) | 0.1 | 0.2 | 0.5 |
示值總誤差(μm) ≦ | 0.4 | 1.0 | 2.0 |
示值變動性 (μm)≦ | 0.2 | 0.5 | 1.0 |
穩定性(μm)≦ | 0.4 | 1.0 | 2.0 |
外形尺寸 | 150(寬)X205(高)X62cm(深) | ||
電源 | AC185~265V 50HZ/60HZ |
使用條件
(1)電源:AC185~265V 50HZ/60HZ
(2)功耗:〈60W
(3)環境溫度:0~45℃,濕度:85%以下
(5)氣源:0.40-0.75MPa之潔凈氣源,各通道獨立供氣。
主要功能
測量、規格選擇、校正、設置、數據查詢、SPC統計分析、USB接口及RS232/RS485、TCP/IP通訊功能。
常規測量界面介紹
1.常規測量:測量產品的實際尺寸,測量顯示分為指針式和光柱式。
測量統計:統計當天測量數目。

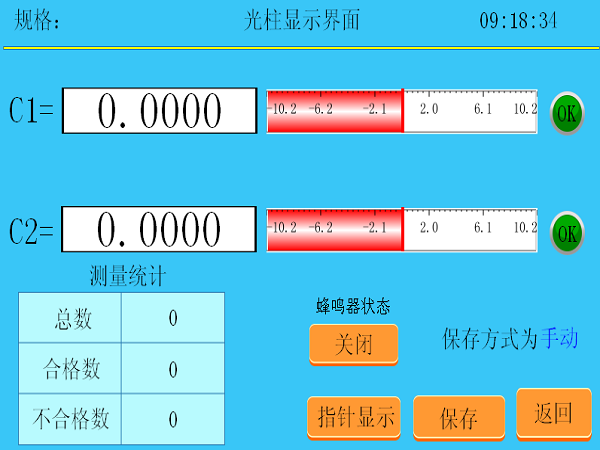

光柱式:
蜂鳴器控制按鍵,單擊按鍵,按鍵上顯示當前蜂鳴器狀態;
·測量數據實時顯示;

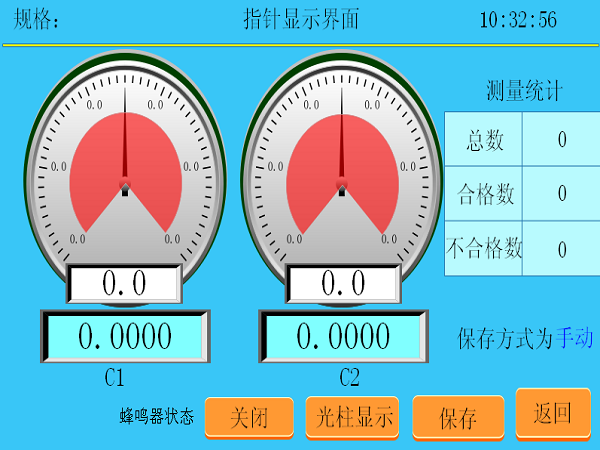

指針式:
指針式顯示合格超差區域,外框也會隨著測量接貨顯示相應的顏色,顯示更加直觀明了。
數據保存:點擊保存,即可將當前測量數據進行保存;自動保存根據設置的測量時間來進行自動保存數據。在查詢中查詢數據。
