浮標式氣動量?jī)xQFB簡介測量工件的各種尺寸參數、形狀和位置公差,特別對某些機械量具和量?jī)x難以解決的測量,例如測深孔內徑、小孔內徑、窄槽寬度等,用氣動量?jī)x相對比較容易實現。

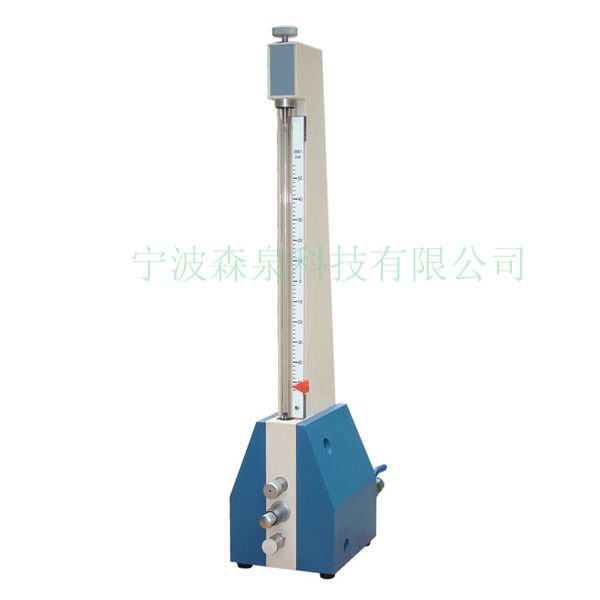

浮標式氣動量?jī)xQFB
浮標式氣動量?jī)x利用空氣流動時的特性進行幾何量的精密測量,與各種氣動測量頭配套使用,用比較測量法對被測工件進行精密測量,并可根據被測工件參數量的需要,儀器可相應做成雙管及多管的形式。氣動量?jī)x的測量原理是比較測量法。其測量方法是將長度信號轉化為氣流信號,通過有刻度的玻璃管內的浮標示值,稱為浮標式氣動測量?jī)x。
使用條件:1、清潔干凈且干燥空氣源。2、氣源工作壓力0.3~0.7mpa。
浮標式氣動量?jī)xQFB技術性能:
序號 | 項目 | 單位 | 基本放大倍數 | ||
2000 | 5000 | 10000 | |||
1 | 有效示值范圍 | μm | 80 | 30 | 16 |
2 | 被測工件范圍 | μm | 75 | 25 | 12 |
3 | 分度值 | μm | 2 | 1 | 0.5 |
4 | 示值誤差 | μm | 2 | 1 | 0.5 |
浮標式氣動量?jī)xQFB產品優點:
氣動量?jī)x由于其本身具備很多優點,所以在機械制造行業得到了廣泛的應用:
1、測量項目多,如長度、形狀和位置誤差等,特別對某些用機械量具和量?jī)x難以解決的測量,例如:測深孔內徑、小孔內徑、窄槽寬度等,用氣動測量比較容易實現。
2、量?jī)x的放大倍數較高,人為誤差較小,不會影響測量精度;工作時無機械磨擦,所以沒有回程誤差。
3、操作方法簡單,讀數容易,能夠進行連續測量,很容易看出各尺寸是否合格。
4、實現測量頭與被測表面不直接接觸,減少測量力對測量結果的影響,同時避免劃傷被測件表面,對薄壁零件和軟金屬零件的測量尤為適用。
5、由于非接觸測量,測量頭可以減少磨損,延長使用期限。氣動量?jī)x主體和測量頭之間采用軟管連接,可實現遠距離測量。
6、結構簡單,工作可靠,調整、使用和維修都十分方便。
